Systembeschreibung
2.1
Messgerät
Das Vibrationsmessgerät PCE-VT 3700 eignet sich zur Messung und Überwachung von
Schwingungen an Maschinenbauteilen. Zu den Messgrößen gehören Schwingbeschleunigung,
Schwinggeschwindigkeit und Schwingweg. Der Messwert für die eingestellte Messgröße kann
zwischen RMS-, Peak-, Peak-Peak-Wert und Scheitelfaktor umgeschaltet werden. Anhand dieser
Werte können z.B. Unwuchten und sich entwickelnde Lagerschäden ermittelt werden.
Neben einer Hold-Funktion zum Einfrieren des aktuellen Messwerts ist zudem eine Anzeige des
Maximalwerts möglich. Dadurch wird der bisher höchste Messwert, der während einer Messung
aufgetreten ist, zusätzlich zum aktuellen Messwert auf dem Bildschirm angezeigt.
Zusätzlich kann eine automatische Klassifizierung des Messwerts nach der ISO Norm 10816-3
eingestellt werden. Dadurch wird der aktuelle Messwert anhand der entsprechenden Grenzwerte
in einer der vier definierten Zonen eingeteilt und farblich hervorgehoben.
Das Vibrationsmessgerät PCE-VT 3750 verfügt darüber hinaus über eine Stethoskop Funktion
die es ermöglicht schnell und einfach vibrierende Maschinenteile akustisch zu orten.

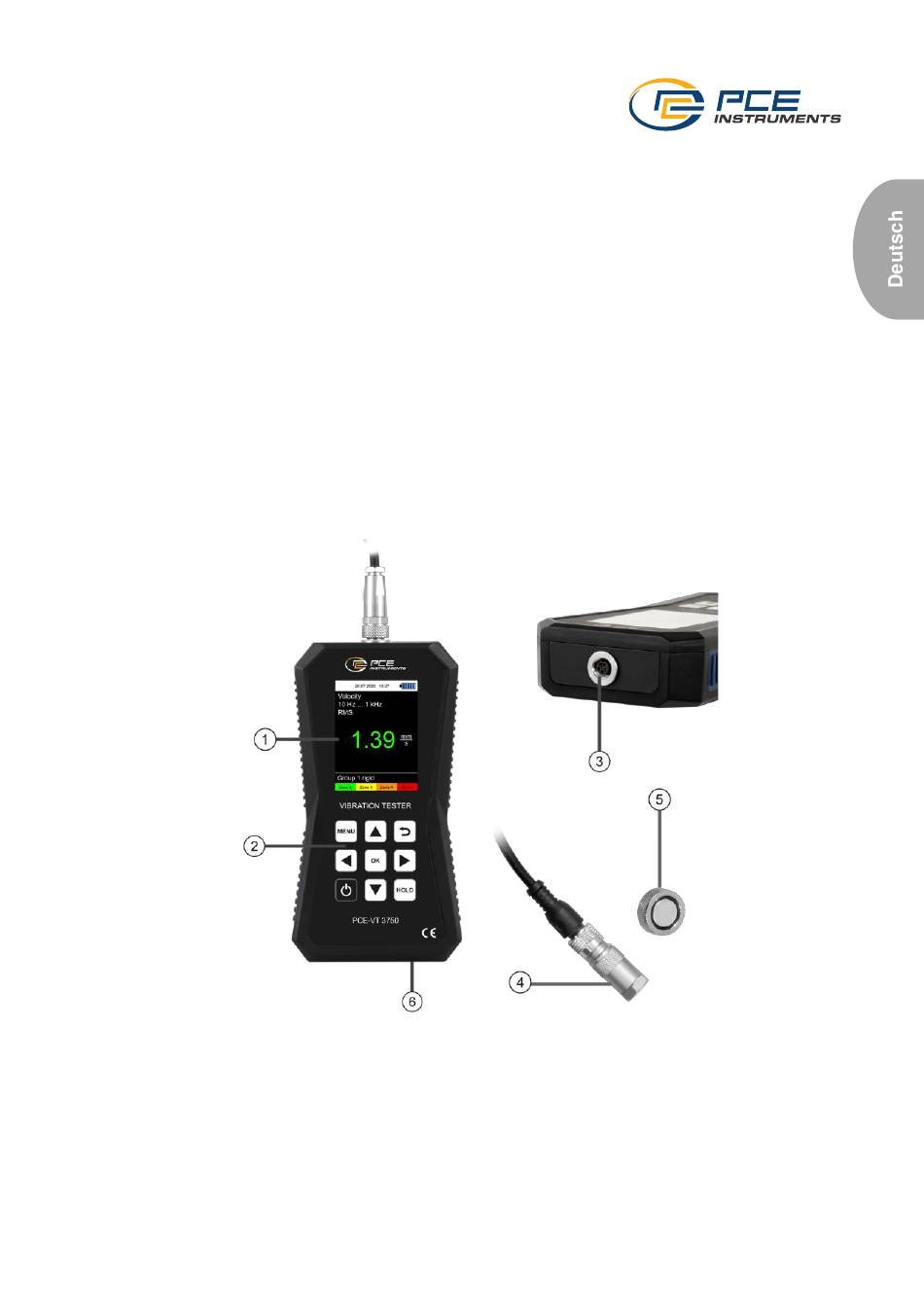

1.
Display
Abb. 1 Beschreibung PCE-VT 3700 / PCE-VT 3750
2.
Tasten
3.
Sensorbuchse
4.
Vibrationssensor
5.
Magnetadapter
6.
Anschluss Kopfhörer (nur PCE-VT 3750)
© PCE Instruments
