Pepperl+Fuchs GL80-RT/30/40a/98a Kurzanleitung Seite 2

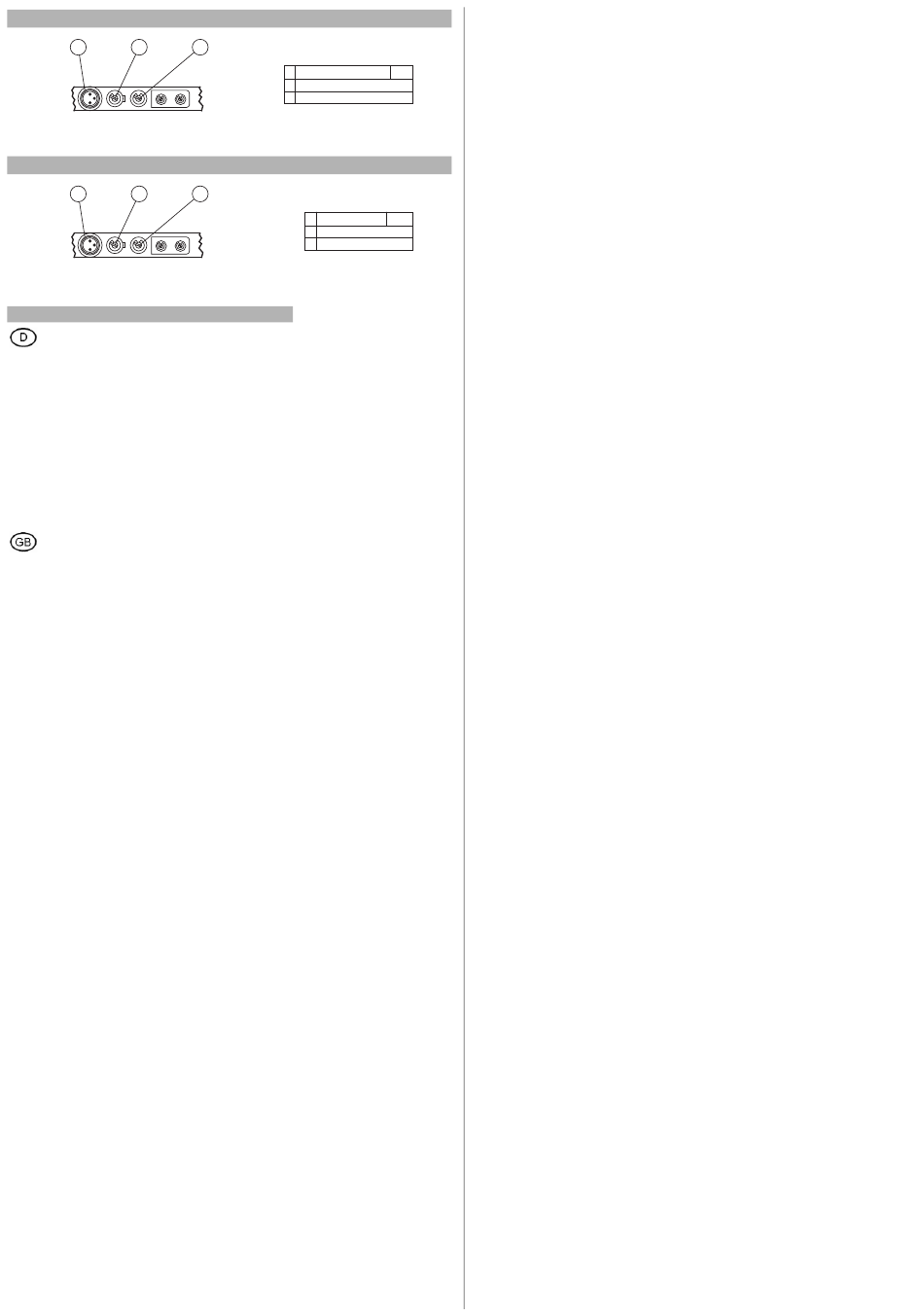

Anzeigen/Bedienelemente
1 2
H D + -
Indicators/operating means
1 2
H D + -
Beschreibung/Desciption
Bestimmungsgemäße Verwendung:
Die Gabellichtschranke ist ein optoelektronischer Sensor bestehend aus Sender und Empfänger in einem
Gehäuse. Der Sender strahlt direkt auf den Empfänger. Unterbricht ein Objekt den Lichtstrahl wird die
Schaltfunktion ausgelöst.
Montagehinweise:
Die Sensoren können über Durchgangsbohrungen direkt befestigt werden.
Die Untergrundfläche muss plan sein, um Gehäuseverzug beim Festziehen zu vermeiden.
Es empfiehlt sich, die Mutter und Schraube mit Federscheiben zu sichern, um einer Dejustierung des Sen-
sors vorzubeugen.
Kontrolle Objekterfassung:
Das Objekt in den Strahlengang bringen. Wird das Objekt erfasst, wechselt die rote LED ihren Zustand.
Reinigung:
Wir empfehlen in regelmäßigen Abständen die Optikfläche zu reinigen und Verschraubungen, sowie die
Anschlussverbindungen zu überprüfen.
Conventional use:
The photoelectric slot sensor are housed in a same cases. The emitter transmits directly to receiver. If an
object interrupts the light beam the switching function is initiated.
Mounting instructions:
The sensors can be fastened over the through-holes directly.
The base surface must be flat to avoid distorting the housing during mounting. It is advisable to secure the
bolts and screws with washers to prevent misalignment.
Object detection check:
Move the object into the light beam. If the object is recorded, the red LED alternate its state.
Lustration:
We recommend that you clean the optical interfaces and check the plug- and screw
connections at regular intervals.
3
1 Funktionsanzeige
2 Hell-Dunkel-Umschalter
3 Empfindlichkeitseinsteller
3
1 Functional display red
2 Light-/dark switch
3 Sensitivity adjuster
rot
