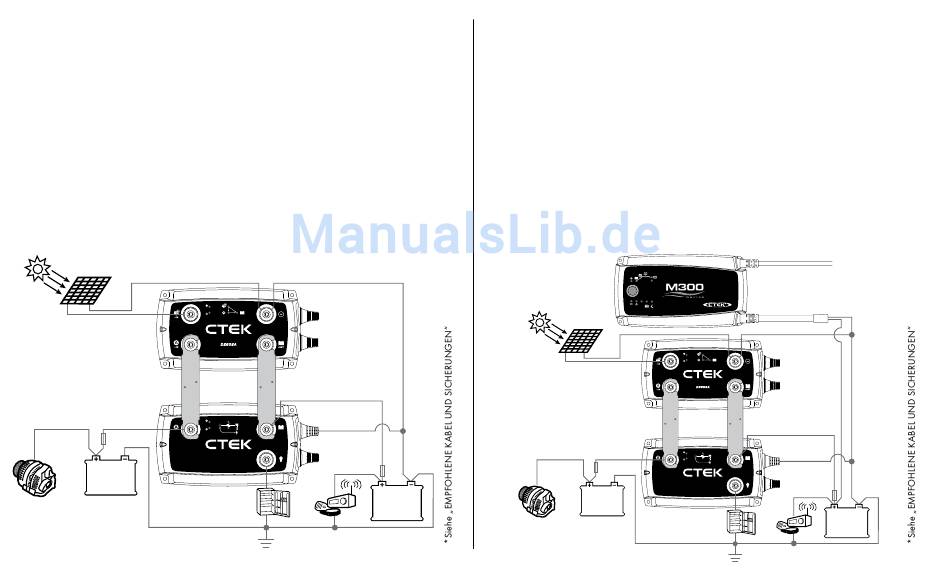

5. Große Servicebatterie mit parallel angeschlossenen Verbrauchern
VORAUSSETZUNGEN
Ein Doppelbatteriesystem, bei dem ein D250SA
zusammen mit einem SMARTPASS 120 eine
100–800-Ah-Servicebatterie lädt. Die Stromver-
sorgung erfolgt über ein Solarmodul und/oder
über eine Lichtmaschine. Die Starterbatterie wird
über eine Lichtmaschine geladen.
Diese Installation wird auch empfohlen, wenn
• die Lichtmaschine nicht die gewünschte
Ladespannung liefern kann.
• die Kapazität der Servicebatterie mehr als
100 Ah beträgt.
• während des Ladens Verbraucher parallel
angeschlossen sind. Indem die Verbraucher an
den Ausgang „Verbraucher" des SMARTPASS
120 angeschlossen werden, ist die Servicebat-
+IN
*
ANLASSER-
BATTERIE-
22 • DE
terie in der Lage, ohne parallele Verbraucher
zu laden. Stattdessen werden die Verbraucher
über die Lichtmaschine mit Strom versorgt.
• Die Servicebatterie ist vor Tiefentladung zu
schützen. Schließen Sie nicht kritische Ver-
braucher an den Ausgang „Verbraucher" des
SMARTPASS 120 an. Schließen Sie kritische
Verbraucher direkt an die Servicebatterie an.
In diesem Fall schaltet SMARTPASS 120 die
kritischen Verbrauchern nicht ab, wenn die
Servicebatterie vollständig entladen ist.
TIPP 4
Verbinden Sie die Kabel von Starter- bzw.
Servicebatterie mit dem SMARTPASS 120 und
nicht mit dem D250SA.
Siehe auch die Tipps 1, 2 und 3.
+OUT
SMARTPASS 120
+OUT
*
SERVICE-
BATTERIE-
6. Anschluss eines AC/DC-Ladegeräts
VORAUSSETZUNGEN
Ein Doppelbatteriesystem, bei dem ein
230/110-V-Ladegerät und ein D250SA zusam-
men mit einem SMARTPASS 120 eine Servicebat-
terie mit einer Kapazität von 150–800 Ah laden.
Die Stromversorgung der Servicebatterie erfolgt
über ein Solarmodul und/oder über eine
Lichtmaschine. Die Starterbatterie wird über eine
Lichtmaschine geladen.
Diese Installation wird auch empfohlen, wenn
• die Ladung der laufenden Lichtmaschine (bei
laufendem Motor) nicht ausreicht und daher
durch ein 230/110-V-Ladegerät ergänzt
werden muss.
• die Lichtmaschine nicht die gewünschte
Ladespannung liefern kann.
• die Kapazität der Servicebatterie mehr als
150 Ah beträgt.
RECOND
MODE
NORMAL RECOND NIGHT
+IN
*
ANLASSER-
BATTERIE-
• während des Ladens Verbraucher parallel
angeschlossen sind. Indem die Verbraucher an
den Ausgang „Verbraucher" des SMARTPASS
120 angeschlossen werden, ist die Servicebat-
terie in der Lage, ohne parallele Verbraucher
zu laden. Stattdessen werden die Verbraucher
über die Lichtmaschine mit Strom versorgt.
TIPP 5
Schließen Sie ein 230/110-V-Ladegerät an die
Starterbatterie an, wenn diese geladen werden
muss. In diesem Fall werden die Starter- und die
Servicebatterie über das 230/110-V-Ladegerät
optimal geladen.
TIPP 6
Verbraucher mit hoher Stromaufnahme (mehr
als 80 A) müssen direkt an die Service- oder
Starterbatterie angeschlossen werden.
Siehe auch die Tipps 1, 2, 3 und 4.
12V
+OUT
SMARTPASS 120
+OUT
*
SERVICE-
BATTERIE-
