Produktbeschreibung

OR4 basic | RL4 basic
2 Produktbeschreibung
Gemäß gesetzlichen Vorgaben und Richtlinien müssen
Lüftungsanlagen so angeordnet und ausgebildet sein,
dass auch kalter Rauch nicht in Treppenräume, andere
1
Geschosse und Brandabschnitte übertragen werden
kann. Die Steuerung raumlufttechnischer Anlagen
muss hierfür auf die jeweiligen brandschutztechnisch
abgetrennten Bereiche eines Gebäudes abgestimmt
sein. Zur Verhinderung der Ausbreitung von kaltem
Rauch ist die alleinige Verwendung von Schmelzloten
1
an den Brandschutzklappen zur gezielten Ansteuerung
der notwendigen Szenarien nicht ausreichend. Die
Rauchauslöseeinrichtung OR4 basic sowie der Rauchmelder
für Lüftungsleitungen RL4 basic dienen der Detektion
von kaltem Rauch . Innerhalb eines Gebäudes können so
1
frühzeitig, die zur bauordnungsrechtlich vorgeschriebenen
inneren Abschottung, notwendigen Steuerungsszenarien zur
Rauchfreihaltung aktiviert werden.

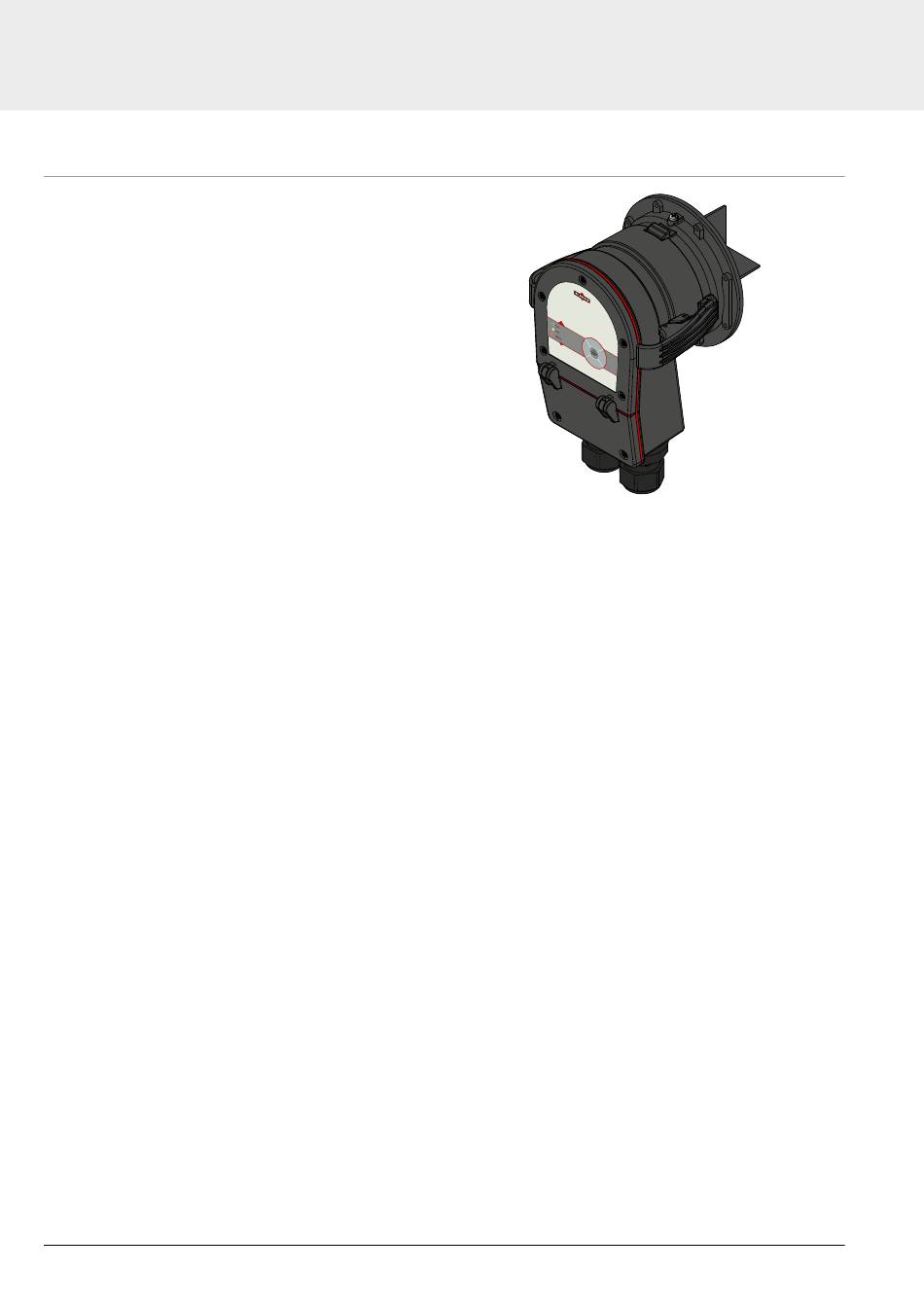

OR4 basic - Rauchauslöseeinrichtung
• Zur Ansteuerung von Brand- und Rauchschutzklappen
für Lüftungsleitungen und von Brandschutzklappen in
Überströmöffnungen
• Zur Überwachung von Lüftungsleitungen in
Verbindung mit einer Brandmeldeanlage oder der
Gebäudeleittechnik
• Zur Ansteuerung von Ventilatoren
• Mit Alarm- und Störungsspeicherung bei
Spannungsausfall
• DIBt-Zulassung Z-78.6-250
• VdS-Anerkennung G 221008
RL4 basic - Rauchmelder für Lüftungsleitungen
• Zur Überwachung von Lüftungsleitungen in
Verbindung mit einer Brandmeldeanlage oder der
Gebäudeleittechnik
• Zur Ansteuerung von Ventilatoren
• Ohne Alarm- und Störungsspeicherung bei
Spannungsausfall
• VdS-Anerkennung G 221008
kalter Rauch: Rauch mit einer Temperatur unterhalb der Auslösetemperatur der thermischen Auslöseeinrichtung einer Brandschutzklappe
1
6
Eigenschaften OR4 basic und RL4 basic
• Lage- und luftrichtungsunabhängiger Einbau in
Lüftungskanäle ab 100 mm Kantenlänge und in
Lüftungsrohre ab DN100
• Schnelle, werkzeuglose Zugänglichkeit zum
Rauchschalter mittels Schnellspannverschluss
• Wartungsfreier Anschluss aller Leitungen durch
Federkraftklemmen
• Schutzsieb zum Schutz des Rauchschalters vor grober
Verschmutzung
• Standzeiterhöhung durch automatische Nachführung
der Ansprechschwelle
• Versorgungsspannung 230 V AC sowie 24 V AC/DC
(automatische Erkennung)
• Visualisierung von Betriebszuständen und der
prozentualen Verschmutzung des Rauchschalters in
mehreren Stufen mittels LEDs
• TEST/RESET direkt am Gerät und extern über Eingang
der GLT-Schnittstelle
• Kabelverschraubungen mit Zugentlastung für bis zu
sieben Anschlussleitungen
• Auswerteelektronik durch luftdichte Trennebene
geschützt und von Messkammer getrennt
• Einbau mit geringem Abstand zu Störstellen (1,5 x
hydraulischer Durchmesser)
