- Seite 1 DSQ Dralldurchlass Hoher Luftdurchsatz und geringe Schallleistungspegel durch ebene, großflächige Lamellen Minimale Einbauhöhen durch spezielle Anschlusskästen Anwenderhandbuch 2.13 (2019-09) 1...

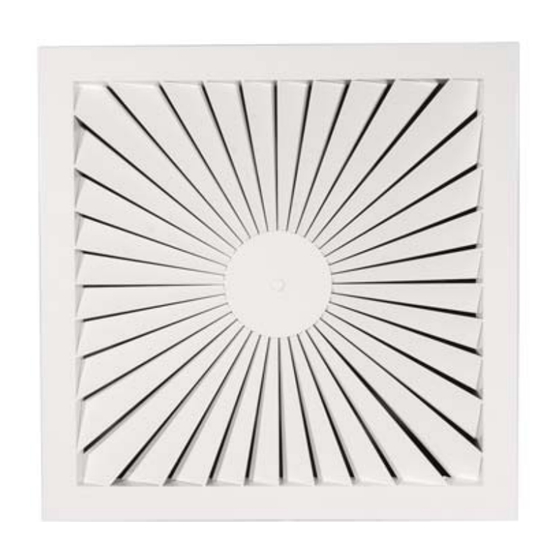

- Seite 2 DSQ Dralldurchlass Beschreibung, Typübersicht, Frontplatte DSQ Dralldurchlass für Zuluft und Abluft mit konstanten und variablen Volumenströmen. Quadratische Frontplatte mit feststehenden, großflä chig radial ausgerichteten Luftleitlamellen. Deren gleichmäßig angestellte Kontu- ren erstrecken sich bis in die Ecken des Durchlasses. Die ebenen, glatten Oberflächen ohne störende Abkantungen ermöglichen hohe Volumenströme...
- Seite 3 DSQ Dralldurchlass Anschlusskästen für geschlossene Deckensysteme, Rasterdecken und für frei hängend K1 - mit seitlichem Anschlussstutzen K2 - mit zwei seitlichen Anschlussstutzen für große Volumenströme bei geringster Anschlusskastenhöhe H1 K3 - mit oberem Anschlussstutzen Anschlusskastenhöhen H1 [mm] A und Stückliste Þ siehe Seite 2 Frontplattenmaß...
- Seite 4 Diese Zusammenhänge und den Einfluss angrenzender Wände stellen die Nomogramme dar. Durch unterschiedli- che Anordnungen der DSQ Dralldurchlässe und durch eine entsprechende Größenauswahl lässt sich die Raumströ- mung optimieren. Oftmals ist dadurch eine Verringerung der Anzahl notwendiger Dralldurchlässe möglich. Es sollte jedoch stets auch auf eine effektive Raumdurchspü-...
- Seite 5 Gesamtvolumenstrom = 3000 m³/h ges. Raumtemperatur 22 °C Zulufttemperatur 18 °C Anschlusskasten mit Standardstutzen DSQ - 625 - K1 - 250 - DL 6 Stück Volumenstrom je Durchlass 500 m³/h Anströmquerschnitt Anschlussstutzen = 0.049 m² Strömungsgeschwindigkeit in A 2.8 m/s...
- Seite 6 DSQ Dralldurchlass Raumströmung (Strahlen gegeneinander) Abstand Y [m] Strömungsgeschwindigkeit v [m/s] bei geschlossenen Deckensystemen von der Decke bzw. vom Dralldurchlass Hilfsnomogramm für Strömungsgeschwindigkeiten von 0.1 m/s bis 0.5 m/s ³5 ³5 ³5 0.75 1 Abstand A [m] zwischen zwei Dralldurchlässen 1200 Die Abstände A und B stehen geometrisch...
- Seite 7 DSQ Dralldurchlass Raumströmung (Strahlen gegen eine Wand) Abstand Y [m] Strömungsgeschwindigkeit v [m/s] bei geschlossenen Deckensystemen von der Decke bzw. vom Dralldurchlass Hilfsnomogramm für Strömungsgeschwindigkeiten von 0.1 m/s bis 0.5 m/s ³4 ³4 £0.75 ³4 0.75 Abstand W [m] der Dralldurchlassreihe von der Wand 1200 Die Abstände W und A bzw.
- Seite 8 DSQ Dralldurchlass Druckverlust, Schallleistungspegel, NR-Bewertung, relative Schallleistungspegel Zuluft: DSQ mit Anschlusskasten K1-DL Abluft: DSQ mit Anschlusskasten K1-D mit Luftleitblech und ohne Luftleitblech und Drosselklappe AUF Drosselklappe AUF 200 250 300 400 500 1000 1500 2000 200 250 300 400 500...
- Seite 9 Volumenstrom V [m³/h] Korrekturen für andere Anschlussstutzengrößen und für Drosselklappe ZU Þ siehe Seiten 10 und 11. Zusätzlich Mindest-Volumenströme beachten! Þ siehe Seite 4 Relative Schallleistungspegel DL für Anschlusskästen K2 und K3 Þ siehe WILDEBOER - Dimensionierungssoftware. Änderungen vorbehalten Anwenderhandbuch 2.13 (2019-09) 9...
- Seite 10 16.8 13.8 Anschlusskastengröße Abluft 10.1 Anschlusskasten K2-D ohne Luftleitblech 14.5 Die Korrekturwerte sind Mittelwerte für den gesamten Volumenstrombereich, ansonsten siehe WILDEBOER - Dimensionierungssoftware. Anschlusskastengröße 600 ist für Dralldurchlässe der Nenngrößen 600 und 625 (Lochbild 600). Anwenderhandbuch 2.13 (2019-09) 10 Änderungen vorbehalten...
- Seite 11 Luftleitblech 17.0 16.5 Anschlusskastengröße 12.9 Abluft Anschlusskasten K3-D ohne Luftleitblech Die Korrekturwerte sind Mittelwerte für den gesamten Volumenstrombereich, ansonsten siehe WILDEBOER - Dimensionierungssoftware. Anschlusskastengröße 600 ist für Dralldurchlässe der Nenngrößen 600 und 625 (Lochbild 600). Änderungen vorbehalten Anwenderhandbuch 2.13 (2019-09) 11...
- Seite 12 0.02 0.03 0.05 0.07 0.3 0.4 Temperaturverhältnis t / t D Volumenstrom V [m³/h] Beispiel (Þ siehe Seite 5) DSQ - 625 - K1 - 250 - DL Zuluft-Volumenstrom 500 m³/h Strömungsgeschwindigkeit 0.16 m/s Raumtemperatur 22 °C Zulufttemperatur 18 °C Dt/Dt Temperaturverhältnis...
- Seite 13 DSQ Dralldurchlass Schnellauswahl, Grenzkurven, Raumakustik Volumenstrom [m³/h] / Druckverlust [Pa] Anschlussstutzengröße DN Schallleistungspegel [dB(A)] Anschlusskastengröße 100 / 12 120 / 17 140 / 23 170 / 34 210 / 51 260 / 78 310 / 111 150 / 7 180 / 10...
- Seite 14 RAL-Farbton angeben zwei seitliche Anschlussstutzen oberer Anschlussstutzen Beispiel: DSQ - 625 - ST - K1 - 250 - DL - VK - LD Anschlussstutzen mit Lippendichtung HINWEIS zu Farbtönen · Serienmäßig lieferbare RAL-Farbtöne entsprechen der Farbsammlung RAL CLASSIC. · Farbabweichungen sind aus technischen Gründen nie ganz zu vermeiden, dies betrifft besonders die Farbtöne RAL 9006 (Weißaluminium) und RAL 9007 (Graualuminium).
- Seite 15 DSQ Dralldurchlass Ausschreibungstext DSQ Dralldurchlass für Zuluft und Abluft. Für kon- stante und variable Volumenströme. Mit ebenen, glat- ten Oberflächen ohne störende Abkantungen für hohe Volumenströme bei geringen Strömungsgeräuschen. Mit Induktion Abbau Strömungsgeschwindigkeiten Temperaturdifferenzen Heizfall Raumkühlung bis -12 K durch radiale, achssymmetrische Luftverteilung.
