DV Dralldurchlass
Für die anspruchsvolle Luftverteilung
Luftlenklamellen aus Metall
Minimale Einbauhöhen durch spezielle Anschlusskästen
Anwenderhandbuch 2.10 (2020-04) 1

Werbung

loading

Inhaltszusammenfassung für WILDEBOER DV

  • Seite 1 DV Dralldurchlass Für die anspruchsvolle Luftverteilung Luftlenklamellen aus Metall Minimale Einbauhöhen durch spezielle Anschlusskästen Anwenderhandbuch 2.10 (2020-04) 1...

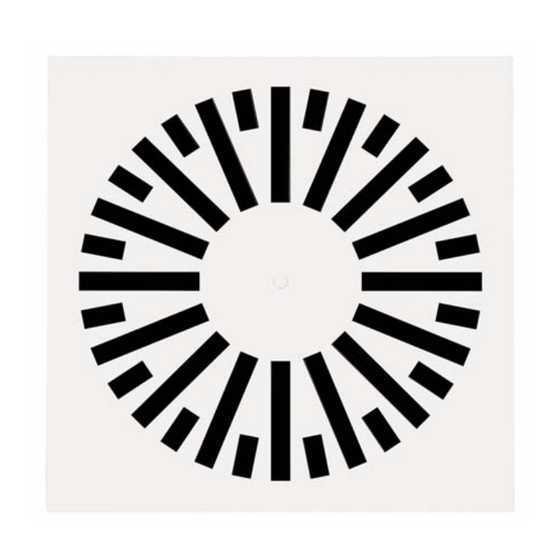

  • Seite 2 Frontplatten mit einstellbaren, unsichtbar befestigten Luftlenklamellen aus Stahl. DV Dralldurchlässe bewirken unmittelbar am Auslass eine hohe Induktion mit der Raumluft. Dadurch werden die Geschwindigkeit der austretenden Zuluft und die Temperaturdifferenzen sehr schnell abgebaut. Das gilt im Heizfall, als auch bei Raumkühlung mit...
  • Seite 3 ØF / F Auslegungen für den Kühlfall mit Dt < 0 K erfordern allgemein höhere Volumenströme! Die Abhängigkeiten dazu berücksichtigt die WILDEBOER - Dimensionierungssoftware ab der Version 1.0.89. ØA / A zu Farbentönen, Strukturen, Glanzgrad usw. Þ siehe Seiten 2 und 18 umlaufende Umkantung nur bei DVQ0 A: Frontplattenmaß...
  • Seite 4 DV Dralldurchlass Anschlusskästen für geschlossene Deckensysteme, Rasterdecken und für frei hängend K1 - mit seitlichem Anschlussstutzen K2 - mit zwei seitlichen Anschlussstutzen für große Volumenströme bei geringster Kastenhöhe H1 K3 - mit oberem Anschlussstutzen A Þ siehe Seite 3 Anschlusskastenhöhen H1 [mm] Frontplattenmaß...
  • Seite 5 DV Dralldurchlass Anschlusskästen für geschlossene Deckensysteme, Rasterdecken und für frei hängend R1 - mit seitlichem Anschlussstutzen R3 - mit oberem Anschlussstutzen Frontplattenmaß Ø A Þ siehe Seite 3 Anschlusskastenhöhen H1 [mm] Standardstutzen und Höhen der Anschlusskästen R1 sind fettgedruckt Anschluss-...
  • Seite 6 · beide Abstände A und B relativ klein sind, bzw. wenn allgemein · die Abstände A und B quadratisch sind. Im Wandbereich gilt für DV Dralldurchlässe, dass sich die Strömungsgeschwindigkeiten v verringern, wenn die Abstän- de zunehmen. Dies gilt für die Abstände A bzw. B der Drall- durchlässe parallel zur Wand und auch für deren Abstand W...
  • Seite 7 DV Dralldurchlass Dimensionierungsbeispiel Rechteckige Anordnung B = 3 A = 4,8 Gegeben: Raummaß 1 20,40 m Raummaß 2 9,00 m Raumhöhe = 3,00 m B = 3 Deckenabstand = 1,20 m Luftwechsel 13,5 h Raumvolumen 551 m³ B = 3 Gesamtvolumenstrom = 7440 m³/h...
  • Seite 8 DV Dralldurchlass Raumströmung (Strahlen gegeneinander) Abstand Y [m] Strömungsgeschwindigkeit v [m/s] bei geschlossenen Deckensystemen von der Decke bzw. vom Dralldurchlass Hilfsnomogramm für Strömungsgeschwindigkeiten v [m/s] von 0,1 m/s bis 0,5 m/s ³ 5 ³5 £ 1 0,75 ³ 5 0,75 1 2500 Abstand A [m] zwischen zwei Dralldurchlässen...
  • Seite 9 DV Dralldurchlass Raumströmung (Strahlen gegen eine Wand) Abstand Y [m] Strömungsgeschwindigkeit v [m/s] bei geschlossenen Deckensystemen von der Decke bzw. vom Dralldurchlass Hilfsnomogramm für Strömungsgeschwindigkeiten v [m/s] von 0,1 m/s bis 0,5 m/s ³ 3 £ 1 ³ 3 £ 1 ³...
  • Seite 10 DV Dralldurchlass Druckverlust, Schallleistungspegel, NR-Bewertung, relative Schallleistungspegel Zuluft: DVQ0 mit Anschlusskasten K1-DL Abluft: DVQ0 mit Anschlusskasten K1-D mit Luftleitblech und ohne Luftleitblech und Drosselklappe AUF Drosselklappe AUF 80 100 150 200 300 400 1000 1500 2000 80 100 150 200...
  • Seite 11 Volumenstrom V [m³/h] Korrekturen für andere Anschlussstutzengrößen und für Drosselklappe ZU Þ siehe Seiten 14,15 und 16. Zusätzlich Mindest-Volumenströme beachten! Þ siehe Seite 3 Relative Schallleistungspegel DL für Anschlusskästen K2 und K3 Þ siehe WILDEBOER - Dimensionierungssoftware. Änderungen vorbehalten Anwenderhandbuch 2.10 (2020-04) 11...
  • Seite 12 Volumenstrom V [m³/h] Korrekturen für andere Anschlussstutzengrößen und für Drosselklappe ZU Þ siehe Seiten 14,15 und 16. Zusätzlich Mindest-Volumenströme beachten! Þ siehe Seite 3 Relative Schallleistungspegel DL für Anschlusskästen K2 und K3 Þ siehe WILDEBOER - Dimensionierungssoftware. Anwenderhandbuch 2.10 (2020-04) 12 Änderungen vorbehalten...
  • Seite 13 DV Dralldurchlass Temperaturverhältnis, Induktion, Legende Temperaturverhältnis, Induktion Induktion i 50 40 10 8 1000 1500 2000 2500 0,01 0,02 0,03 0,05 0,07 0,15 Volumenstrom V [m³/h] Temperaturverhältnis t / t Beispiel (Þ siehe Seite 7) DVQ0 - 625 - 600 - ML - K1 - 250 - DL Zuluft-Volumenstrom 620 m³/h...
  • Seite 14 DV Dralldurchlass Korrekturwerte: Anschlusskästen mit vom Standardstutzen abweichenden Stutzengrößen, Drosselklappe AUF Anschlussstutzengröße Anschlusskastengröße -0,5 -0,7 -1,0 Zuluft mit Luftlenklamellen -1,2 -2,1 -2,7 Anschlusskasten K1-DL mit Luftleitblech 11,9 10,0 -1,7 -2,5 -2,9 13,1 -2,1 Anschlusskastengröße -1,6 -2,9 14,7 -2,9 Abluft ohne Luftlenklamellen...
  • Seite 15 DV Dralldurchlass Korrekturwerte: Anschlusskästen mit Drosselklappe ZU Anschlussstutzengröße Anschlusskastengröße Zuluft mit Luftlenklamellen 11,5 Anschlusskasten K1-DL mit Luftleitblech 14,8 13,7 11,8 10,0 17,2 16,3 14,7 12,2 10,1 Anschlusskastengröße 13,4 12,8 13,0 12,9 12,1 10,8 Abluft ohne Luftlenklamellen 13,5 13,2 12,7 12,1...
  • Seite 16 Dp x 12,2 13,1 Die Korrekturwerte sind Mittelwerte für den gesamten Volumenstrombereich, ansonsten siehe WILDEBOER - Dimensionierungssoftware. Dp x Anschlusskastengrößen 600 bzw. 800 sind für Dralldurchlässe und Abluftdurch- 10,2 lässe der Nenngrößen 600 und 625 (Lochbild 600) bzw. für 800 und 825 (Loch- bild 800).
  • Seite 17 DV Dralldurchlass Schnellauswahl Volumenstrom [m³/h] / Druckverlust [Pa] Anschlussstutzengröße DN Schallleistungspegel [dB(A)] Anschlusskastengröße 60 / 8 70 / 11 90 / 19 110 / 28 130 / 39 160 / 59 200 / 93 70 / 8 80 / 10...
  • Seite 18 DV Dralldurchlass Bestellangaben DV_0- _ - _ - _ - _ - _ - _ - _ - _ - _ Frontplatte: Anschlussstutzen quadratisch mit Lippendichtung rund Þ siehe Seite 3 Anschlusskastenausführung verzinkt Nenngröße außen in RAL ..innen und außen schwarz...
  • Seite 19 DV Dralldurchlass Ausschreibungstext DV Dralldurchlass für konstante und variable Volumenströme und für optimale Raumströmungen durch einstellbare Luftlenklamellen. Mit hoher Induktion zum Abbau der Strömungsgeschwindigkeiten und der Temperaturdifferenzen im Heizfall und bei Raumkühlung bis -12 K durch radiale, achssymmetrische Luftverteilung. Zentrisch geschlitzte quadratische / runde Frontplatte aus Stahlblech mit rückseitig unsichtbar befestigten, einstellbaren Luftlenklamellen...
  • Seite 20 7392 - 9692 - 0 Fax: +49 4 4951 - 950 - 27299 E-mail: info@ @ulm.wildeboer NUTZEN SIE E UNSERE ST TÄRKEN! L ft Luft erteil t il ung B d h t dschutz chal schu Gebäu desystemtechni © 1993...2020 WILDEBOER BAUTEILE GMBH D26826 WEENER...
