WILDEBOER FK92 Betriebsanleitung

FK90 Brandschutzklappen sind Absperrvorrichtungen gegen Feuer und Rauch in Gebäuden mit raumlufttechnischen
Anlagen. Als Sicherheitseinrichtungen unterliegen Brandschutzklappen Vorschriften, insbesondere zum Einbau, zum
Betrieb und zur Instandhaltung. Sie sind vom Betreiber zu beachten!
Gehäuse
Antriebsseite oben
Kontrollöffnung
thermisch-
mechanische
Auslöseeinrichtung
Endschalter
E-ZU (optional)
Handauslösung
„Roter Knopf"
Endschalter
E-AUF (optional)
Antriebsseite unten
Schließfeder
Kontrollöffnung
220

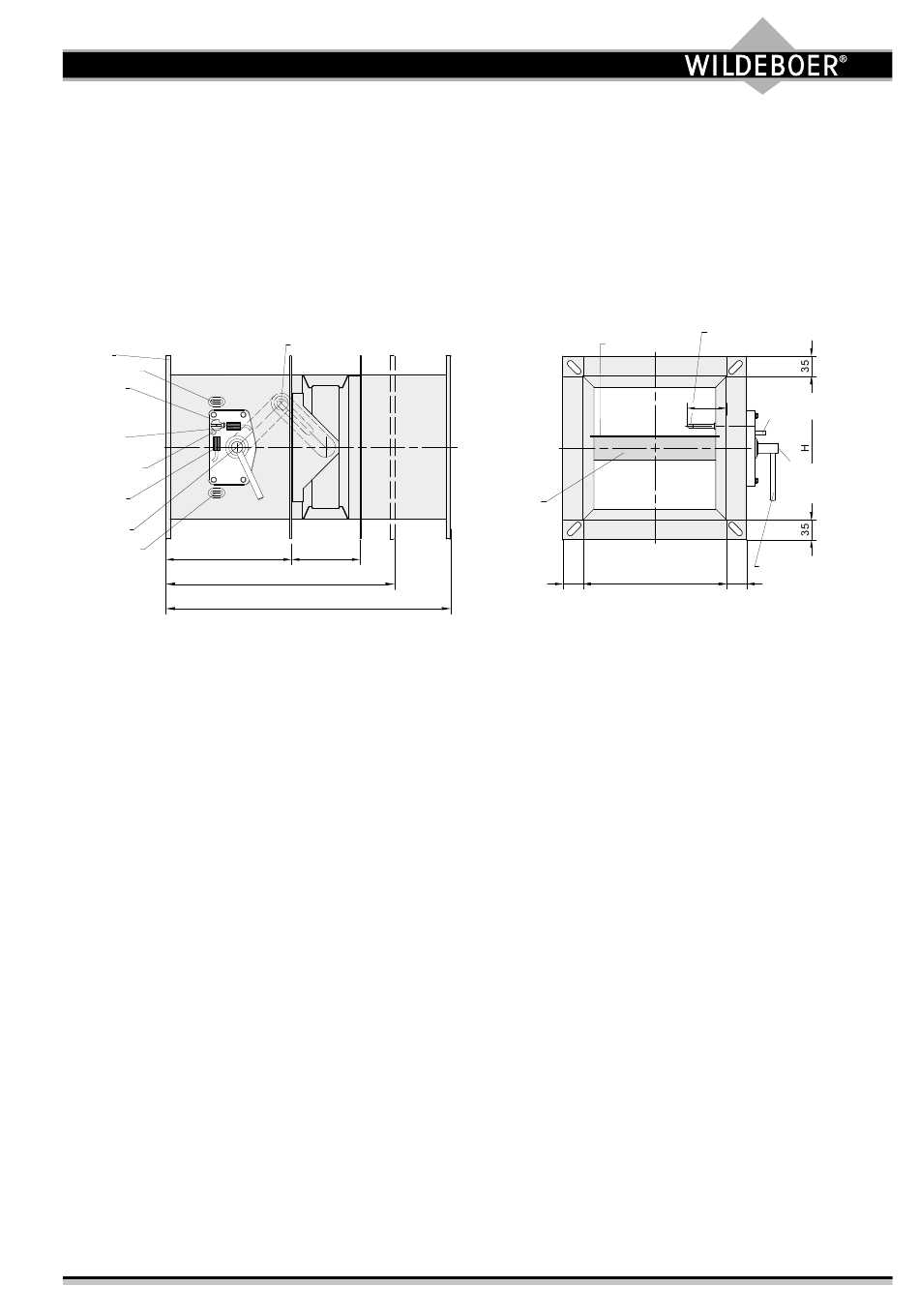

FK90 Brandschutzklappe
Abb. 1:
Einbau
Zum fachgerechten Einbau der Brandschutzklappen sind
die Vorgaben des Herstellers zu beachten, insbesondere
die zugehörigen Anwenderhandbücher und einschlägige
Vorschriften. Diese Betriebsanleitung setzt den fachge-
rechten Einbau der Brandschutzklappen voraus!
Funktion
FK90 Brandschutzklappen erhalten Auslöseeinrichtungen
für 70°C oder 95°C Nenntemperatur. Nach dem Auslösen
müssen die Brandschutzklappen selbsttätig schließen und
verriegeln.
Inbetriebnahme
Dazu muss das Absperrklappenblatt der Brandschutz-
klappe geöffnet werden. Das setzt intakte Auslöseelemen-
te und Schmelzsicherungen voraus. Sodann bleibt die
Brandschutzklappe offen. Die Brandschutzklappe kann mit
unterschiedlichen Auslöseeinrichtungen ausgestattet sein
und mit elektrischen Federrücklaufmotoren zum Öffnen
und Schließen. Die jeweiligen Inbetriebnahmen sind nach-
stehend beschrieben.
Funktion prüfen
Es muss das Absperrklappenblatt der Brandschutzklappe
geschlossen werden. Dazu ist die Handauslösung zu betä-
tigen oder - wenn vorhanden - eine Fernauslösung vorzu-
nehmen.
In Deutschland sind halbjährlich Überprüfungen der Funk-
tion von Brandschutzklappen vorgeschrieben. Sind aufein-
anderfolgende Überprüfungen mängelfrei, darf die nächste
Betriebsanleitung
FK90 Brandschutzklappen
- Baureihe FK92 -
gekapseltes Getriebe
120
L = 400
L = 500
Alle Maße in [mm]
Lippendichtung
Absperr-
klappenblatt
35
Breiten B = 200 mm bis 1500 mm
Höhen H = 200 mm bis 1000 mm
Dargestellt sind Gehäuse der Längen 400 und 500 mm.
nach einem Jahr folgen. Einschlägige Regeln und Normen
sind zu beachten.
Betrieb + Instandhaltung
Der Betrieb der Brandschutzklappe ist nur zulässig, wenn
sie sich im einwandfreien Zustand
digungen, wesentliche Verunreinigungen und andere
Umstände, die den Betrieb behindern, dürfen nicht vor-
handen sein. Behindernde Verunreinigungen innen im
Brandschutzklappengehäuse sind zu entfernen. Hygie-
nisch bedingte Reinigungen der Lüftungsanlagen sind
betriebsabhängig durchzuführen und betreffen auch
Brandschutzklappen.
Instandsetzung
Mängel an der Brandschutzklappe sind unmittelbar zu
beheben. Defekte Bauteile dürfen durch Original - Werks-
ersatzteile ersetzt werden. Sonstige Instandsetzungen
sollten mit dem Hersteller der Brandschutzklappen abge-
stimmt sein. Sie bedürfen hinreichender Sachkunde!
Elektrische Bauteile
FK90 Brandschutzklappen können elektrisch angeschlos-
sene Bauteile enthalten! Dafür notwendige Sicherheits-
maßnahmen sind zu beachten!
EX - geschützt
FK90 Brandschutzklappen dürfen in Gebäudebereichen
verwendet werden, in denen bei Normalbetrieb gefähr-
liche, explosionsfähige Atmosphären auftreten können.
Jedoch dafür muss die Ausstattung der Brandschutzklap-
pen geeignet sein. Siehe nachstehende Angaben!
Betriebsanleitung FK90 Brandschutzklappen, Baureihe FK92 (2021-06) 1
gekapseltes Auslöseelement
(Schmelzlothülse)
Handauslösung
80
„Roter Knopf"
thermisch-
mechanische
Auslöseeinrichtung
Handbetätigung
B 35
befindet. Beschä-
