Produktbeschreibung
OR4 basic | RL4 basic
2.5 Lieferbestandteile

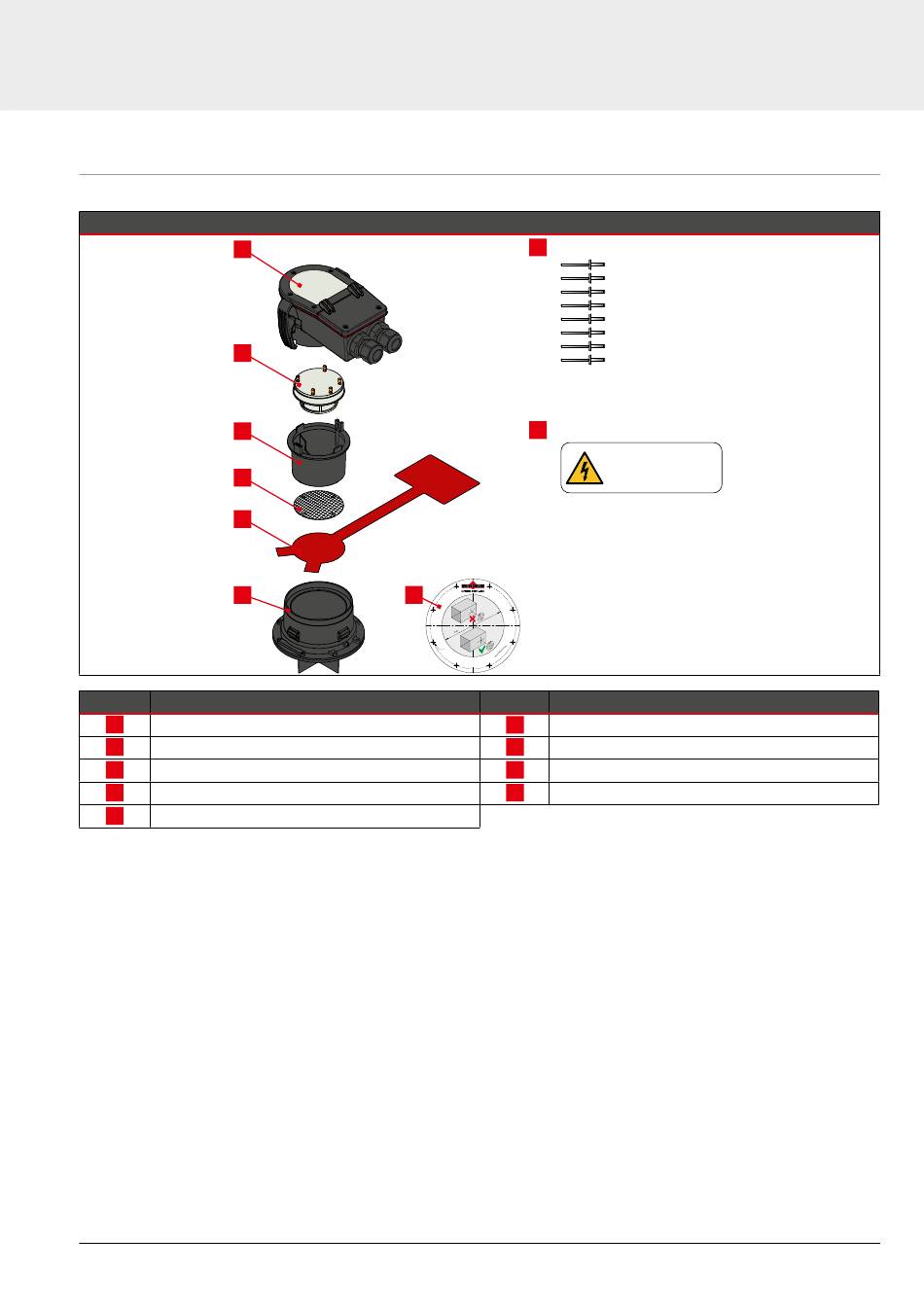

Die nachfolgende Tabelle zeigt den Lieferumfang des OR4 basic / RL4 basic:
1
2
3
4
5
6
Position Beschreibung
Gehäuse mit Auswerte und Steuerelektronik
1
Rauchschalter RM4
2
Strömungseinsatz ohne Strömungssensor
3
Schutzsieb
4
Staubschutzfolie für Bauphase
5
Montage- und Betriebsanleitung - OR4 basic | RL4 basic (C3466.002.000-01) - Version 00-00
Darstellung
8
9
7
Ø 3,3
Bohrschablone für Einbausockel R/K
drilling template for mounting socket R/K
Art.-Nr. B7500.090.006-00
Position Beschreibung
Einbausockel R/K
6
Bohrschablone für Einbausockel R/K
7
8 x Blindniet 3,2 x 14,0 / Al-St
8
Warnschild für Anschussdeckel
9
EFK, EUP, QP
Bei Verwendung von 230 V AC
ist der Aufkleber außen auf dem
Anschlussdeckel zu platzieren.
When using 230 V ac, the sticker needs
to be placed outside the cover plate.
