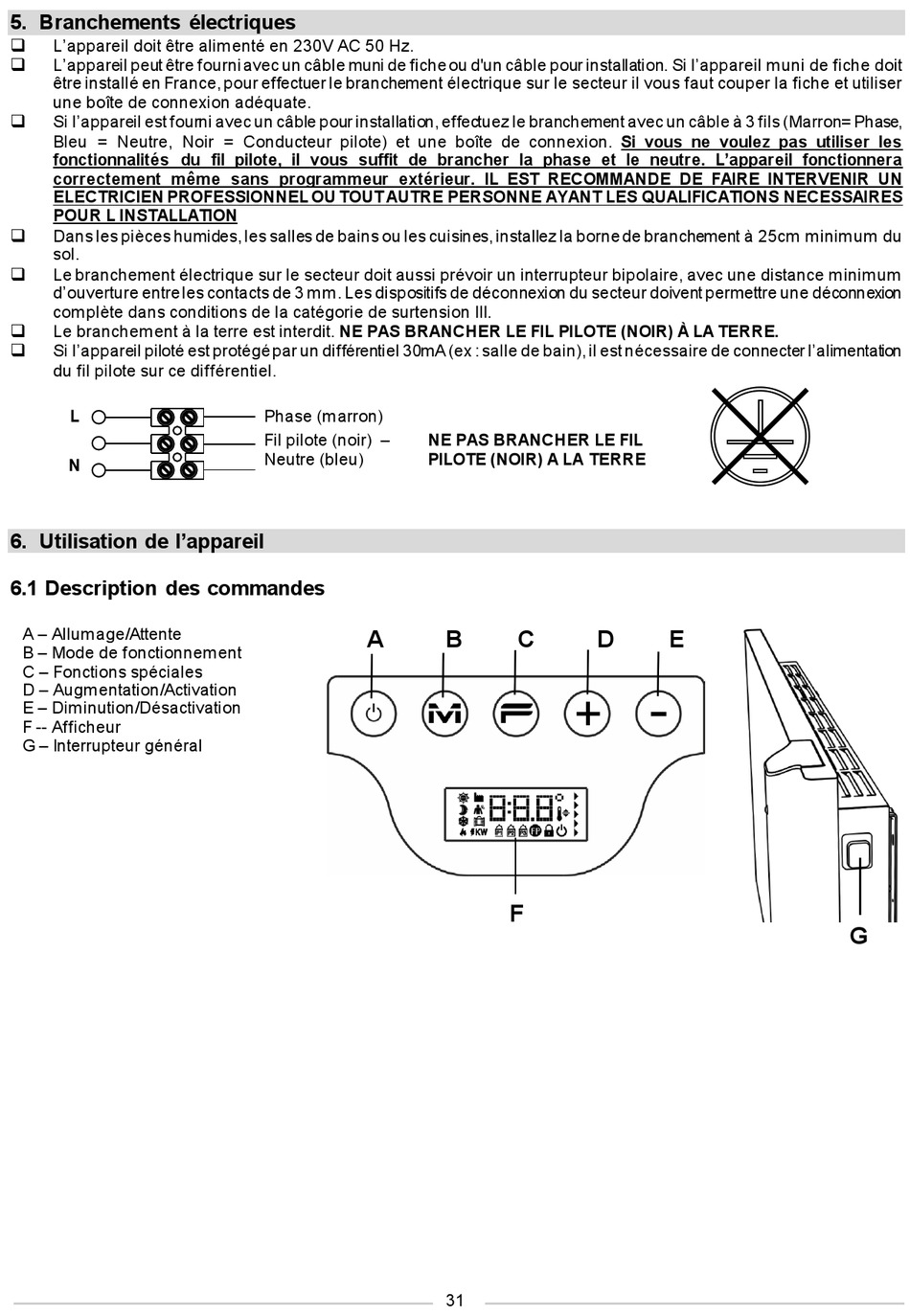

5. Branchements électriques
L'appareil doit être alimenté en 230V AC 50 Hz.
L'appareil peut être fourni avec un câble muni de fiche ou d'un câble pour installation. Si l'appareil muni de fiche doit
être installé en France, pour effectuer le branchement électrique sur le secteur il vous faut couper la fiche et utiliser
une boîte de connexion adéquate.
Si l'appareil est fourni avec un câble pour installation, effectuez le branchement avec un câble à 3 fils (Marron= Phase,
Bleu = Neutre, Noir = Conducteur pilote) et une boîte de connexion. Si vous ne voulez pas utiliser les
fonctionnalités du fil pilote, il vous suffit de brancher la phase et le neutre. L'appareil fonctionnera
correctement même sans programmeur extérieur. IL EST RECOMMANDE DE FAIRE INTERVENIR UN
ELECTRICIEN PROFESSIONNEL OU TOUT AUTRE PERSONNE AYANT LES QUALIFICATIONS NECESSAIRES
POUR L INSTALLATION
Dans les pièces humides, les salles de bains ou les cuisines, installez la borne de branchement à 25cm minimum du
sol.
Le branchement électrique sur le secteur doit aussi prévoir un interrupteur bipolaire, avec une distance minimum
d'ouverture entre les contacts de 3 mm. Les dispositifs de déconnexion du secteur doivent permettre une déconnexion
complète dans conditions de la catégorie de surtension III.
Le branchement à la terre est interdit. NE PAS BRANCHER LE FIL PILOTE (NOIR) À LA TERRE.
Si l'appareil piloté est protégé par un différentiel 30mA (ex : salle de bain), il est nécessaire de connecter l'alimentation
du fil pilote sur ce différentiel.
L
N
6. Utilisation de l'appareil
6.1 Description des commandes
A – Allumage/Attente
B – Mode de fonctionnement
C – Fonctions spéciales
D – Augmentation/Activation
E – Diminution/Désactivation
F -- Afficheur
G – Interrupteur général
Phase (marron)
Fil pilote (noir) –
NE PAS BRANCHER LE FIL
Neutre (bleu)
PILOTE (NOIR) A LA TERRE
A
B
C
D
F
31
E
G
