VIPA HMI
Lesen der ID
Einstellungen
HB160 | TP | 62K-JIDR | de | 17-11

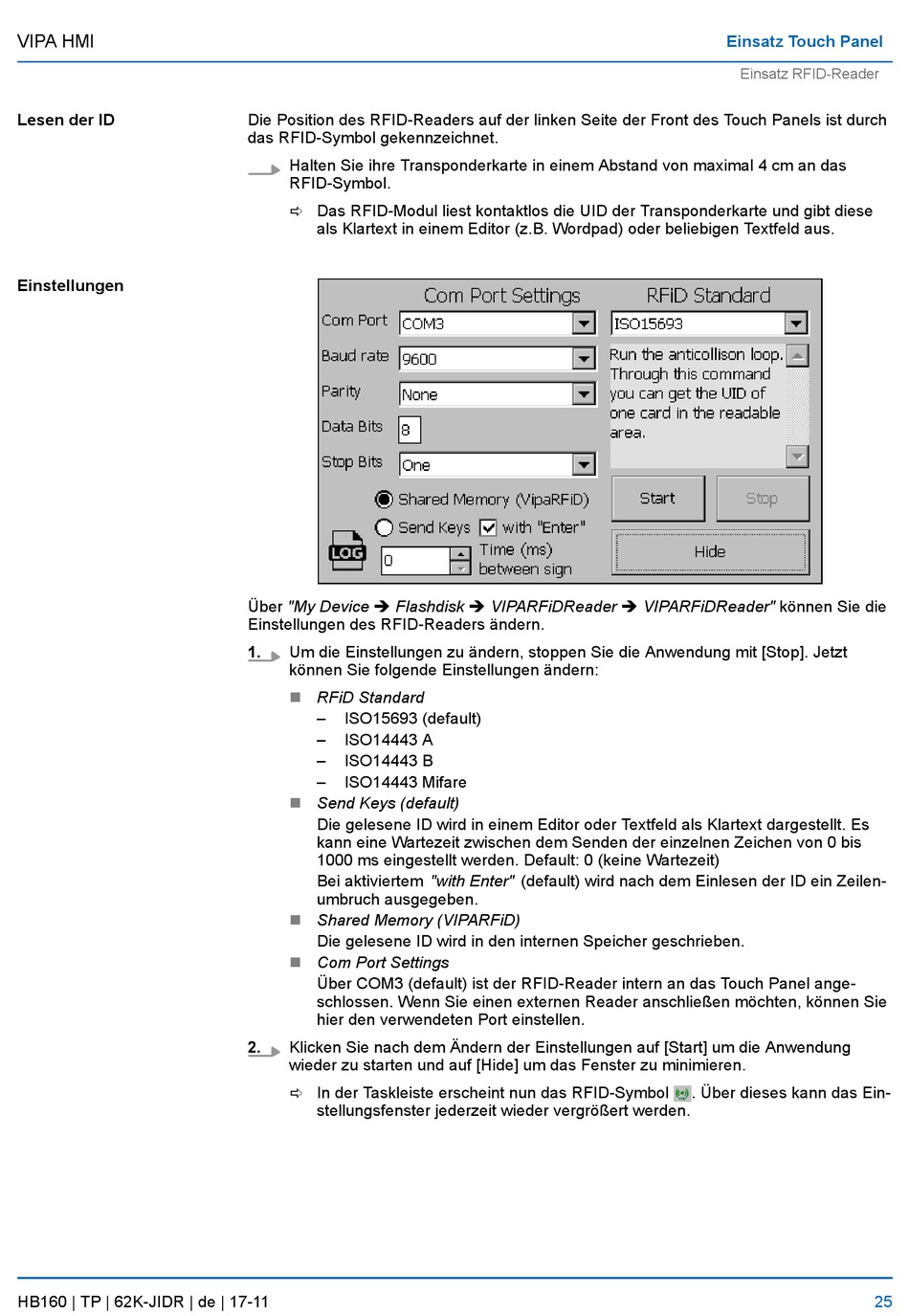

Die Position des RFID-Readers auf der linken Seite der Front des Touch Panels ist durch
das RFID-Symbol gekennzeichnet.
Halten Sie ihre Transponderkarte in einem Abstand von maximal 4 cm an das
RFID-Symbol.
ð Das RFID-Modul liest kontaktlos die UID der Transponderkarte und gibt diese
als Klartext in einem Editor (z.B. Wordpad) oder beliebigen Textfeld aus.
Über "My Device è Flashdisk è VIPARFiDReader è VIPARFiDReader" können Sie die
Einstellungen des RFID-Readers ändern.
1.
Um die Einstellungen zu ändern, stoppen Sie die Anwendung mit [Stop]. Jetzt
können Sie folgende Einstellungen ändern:
n
RFiD Standard
–
ISO15693 (default)
–
ISO14443 A
–
ISO14443 B
–
ISO14443 Mifare
Send Keys (default)
n
Die gelesene ID wird in einem Editor oder Textfeld als Klartext dargestellt. Es
kann eine Wartezeit zwischen dem Senden der einzelnen Zeichen von 0 bis
1000 ms eingestellt werden. Default: 0 (keine Wartezeit)
Bei aktiviertem "with Enter" (default) wird nach dem Einlesen der ID ein Zeilen-
umbruch ausgegeben.
n
Shared Memory (VIPARFiD)
Die gelesene ID wird in den internen Speicher geschrieben.
n
Com Port Settings
Über COM3 (default) ist der RFID-Reader intern an das Touch Panel ange-
schlossen. Wenn Sie einen externen Reader anschließen möchten, können Sie
hier den verwendeten Port einstellen.
2.
Klicken Sie nach dem Ändern der Einstellungen auf [Start] um die Anwendung
wieder zu starten und auf [Hide] um das Fenster zu minimieren.
ð In der Taskleiste erscheint nun das RFID-Symbol
stellungsfenster jederzeit wieder vergrößert werden.
Einsatz Touch Panel
Einsatz RFID-Reader
. Über dieses kann das Ein-
25
