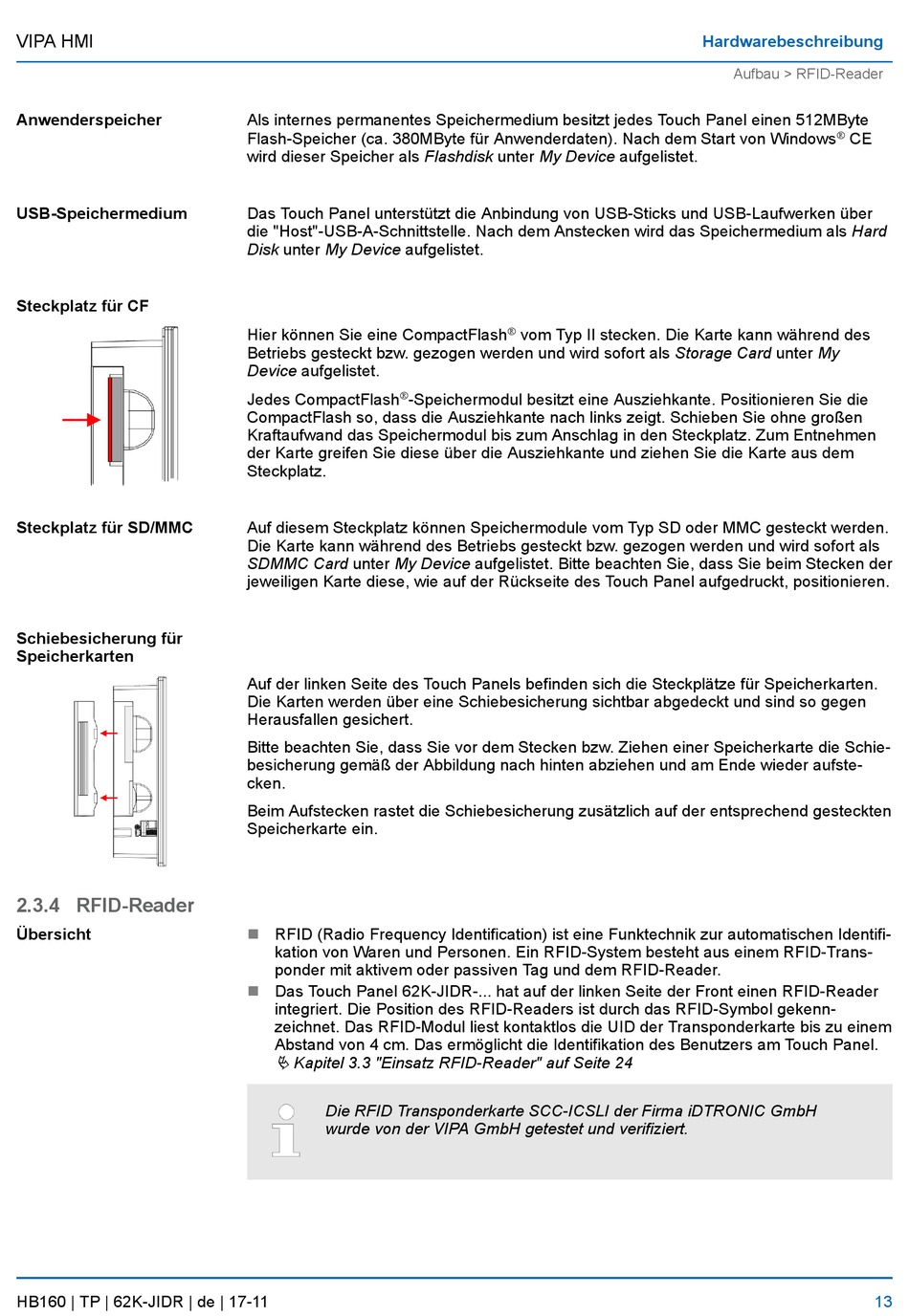

VIPA HMI
Anwenderspeicher
USB-Speichermedium
Steckplatz für CF
Steckplatz für SD/MMC
Schiebesicherung für
Speicherkarten
2.3.4 RFID-Reader
Übersicht
HB160 | TP | 62K-JIDR | de | 17-11
Als internes permanentes Speichermedium besitzt jedes Touch Panel einen 512MByte
Flash-Speicher (ca. 380MByte für Anwenderdaten). Nach dem Start von Windows
wird dieser Speicher als Flashdisk unter My Device aufgelistet.
Das Touch Panel unterstützt die Anbindung von USB-Sticks und USB-Laufwerken über
die "Host"-USB-A-Schnittstelle. Nach dem Anstecken wird das Speichermedium als Hard
Disk unter My Device aufgelistet.
Hier können Sie eine CompactFlash
Betriebs gesteckt bzw. gezogen werden und wird sofort als Storage Card unter My
Device aufgelistet.
Ò
Jedes CompactFlash
-Speichermodul besitzt eine Ausziehkante. Positionieren Sie die
CompactFlash so, dass die Ausziehkante nach links zeigt. Schieben Sie ohne großen
Kraftaufwand das Speichermodul bis zum Anschlag in den Steckplatz. Zum Entnehmen
der Karte greifen Sie diese über die Ausziehkante und ziehen Sie die Karte aus dem
Steckplatz.
Auf diesem Steckplatz können Speichermodule vom Typ SD oder MMC gesteckt werden.
Die Karte kann während des Betriebs gesteckt bzw. gezogen werden und wird sofort als
SDMMC Card unter My Device aufgelistet. Bitte beachten Sie, dass Sie beim Stecken der
jeweiligen Karte diese, wie auf der Rückseite des Touch Panel aufgedruckt, positionieren.
Auf der linken Seite des Touch Panels befinden sich die Steckplätze für Speicherkarten.
Die Karten werden über eine Schiebesicherung sichtbar abgedeckt und sind so gegen
Herausfallen gesichert.
Bitte beachten Sie, dass Sie vor dem Stecken bzw. Ziehen einer Speicherkarte die Schie-
besicherung gemäß der Abbildung nach hinten abziehen und am Ende wieder aufste-
cken.
Beim Aufstecken rastet die Schiebesicherung zusätzlich auf der entsprechend gesteckten
Speicherkarte ein.
RFID (Radio Frequency Identification) ist eine Funktechnik zur automatischen Identifi-
n
kation von Waren und Personen. Ein RFID-System besteht aus einem RFID-Trans-
ponder mit aktivem oder passiven Tag und dem RFID-Reader.
n
Das Touch Panel 62K-JIDR-... hat auf der linken Seite der Front einen RFID-Reader
integriert. Die Position des RFID-Readers ist durch das RFID-Symbol gekenn-
zeichnet. Das RFID-Modul liest kontaktlos die UID der Transponderkarte bis zu einem
Abstand von 4 cm. Das ermöglicht die Identifikation des Benutzers am Touch Panel.
Ä Kapitel 3.3 "Einsatz RFID-Reader" auf Seite 24
Die RFID Transponderkarte SCC-ICSLI der Firma iDTRONIC GmbH
wurde von der VIPA GmbH getestet und verifiziert.
Ò
vom Typ II stecken. Die Karte kann während des
Hardwarebeschreibung
Aufbau > RFID-Reader
Ò
