Licht-Management
NV-Drehdimmer
i Mischlastbetrieb von LED-Lampen oder Kompaktleuchtstofflampen mit anderen zulässigen
Lasten möglich. Lastkurve (Bild 4) beachten.
Leistungsreduzierung
bei Aufputzmontage
Art.-Nr. 225 NV DE
Art.-Nr. 823 NV DW
pro 5 °C Überschreitung von 25 °C
bei Einbau in Holz- oder Trockenbauwand
bei Einbau in Mehrfachkombinationen
Anschluss
eindrähtig
Abisolierlänge
Leistungszusätze
Steuerausgang A
Strombelastbarkeit
Die Symbolik der Dimmer-Last-Kennzeichnung gibt bei Dimmern die anschließbare
Lastart bzw. das elektrische Verhalten einer Last an:
R = ohmsch, L = induktiv, HV-LED = dimmbare HV-LED-Lampen
6.2 Hilfe im Problemfall
Angeschlossene Lampen schalten in niedrigster Dimmstellung aus oder flackern
Ursache: Eingestellte Minimalhelligkeit ist zu niedrig.
Minimalhelligkeit erhöhen.
Angeschlossene Lampen flackern
Ursache: Lampen sind nicht dimmbar.
Herstellerangaben prüfen.
Lampen gegen anderen Typ tauschen.
Angeschlossene Lampen schalten in niedrigster Dimmstellung nicht oder verspätet ein
Ursache: Eingestellte Minimalhelligkeit ist zu niedrig.
Minimalhelligkeit erhöhen.
32534533
J:0082534533

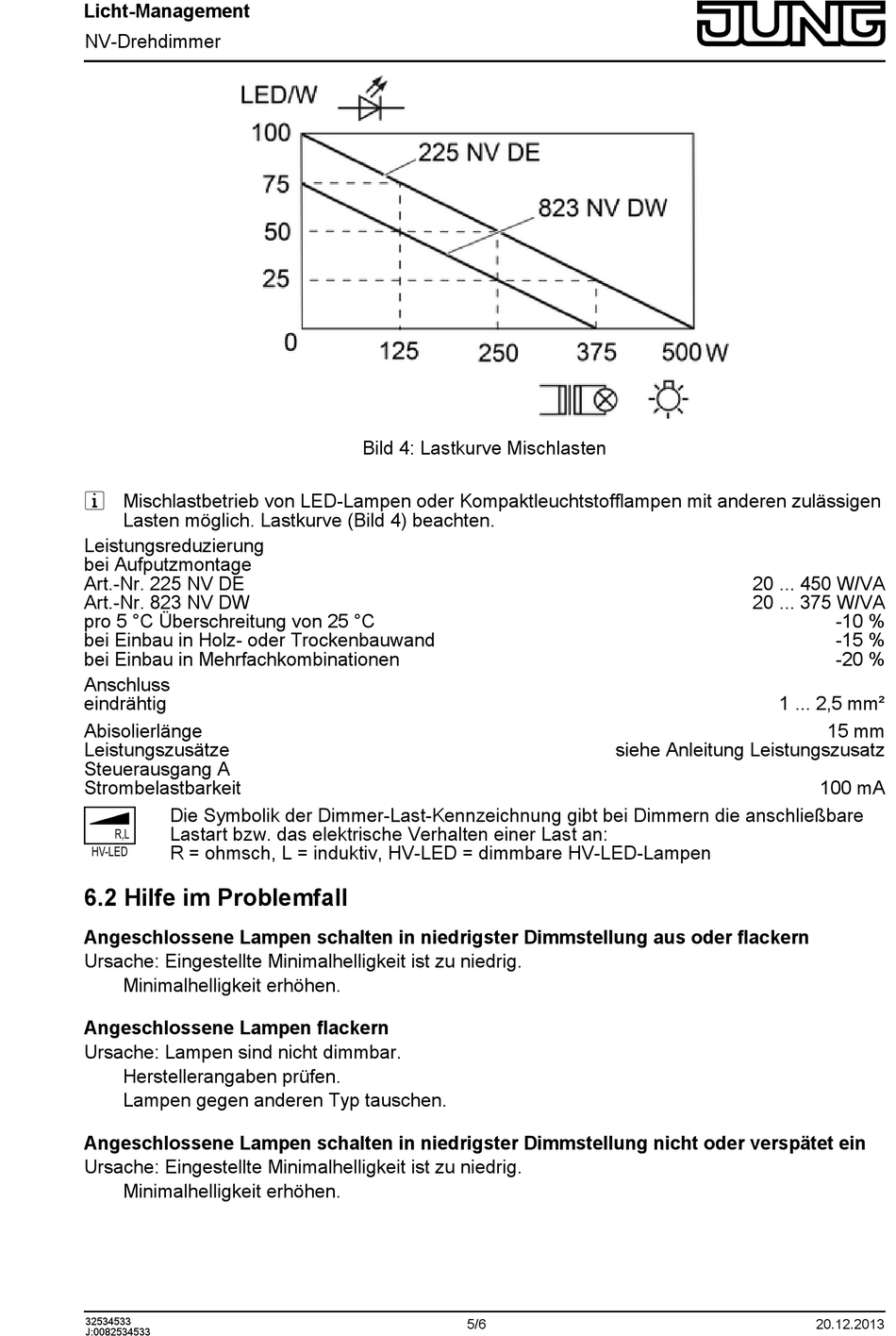

Bild 4: Lastkurve Mischlasten
5/6
20 ... 450 W/VA
20 ... 375 W/VA
1 ... 2,5 mm²
siehe Anleitung Leistungszusatz
-10 %
-15 %
-20 %
15 mm
100 mA
20.12.2013
