Licht-Management
NV-Drehdimmer
Dimmer anschließen und montieren
o
Anschlussleitungen ca. 15 mm abisolieren.
o
Dimmer (1) gemäß Anschlussplan anschließen (Bild 2). Alternativ mit Wechselschalter (10)
installieren (Bild 3).
i Keine Wechselschaltung mit zwei Dimmern möglich.
i HV-LED und Kompaktleuchtstofflampen: Nur Lampen eines Herstellers und gleichen Typs
anschließen.
i Pro Leitungsschutzschalter 16 A maximal 300 W HV-LED- oder Kompaktleuchtstofflampen
anschließen.
i Anschlussleitung aus Steckklemme lösen (7).
o
Dimmer in Gerätedose montieren, Anschlussklemmen müssen unten liegen.
o
Rahmen und Zentralplatte montieren. Einstellknopf aufstecken.
32534533
J:0082534533

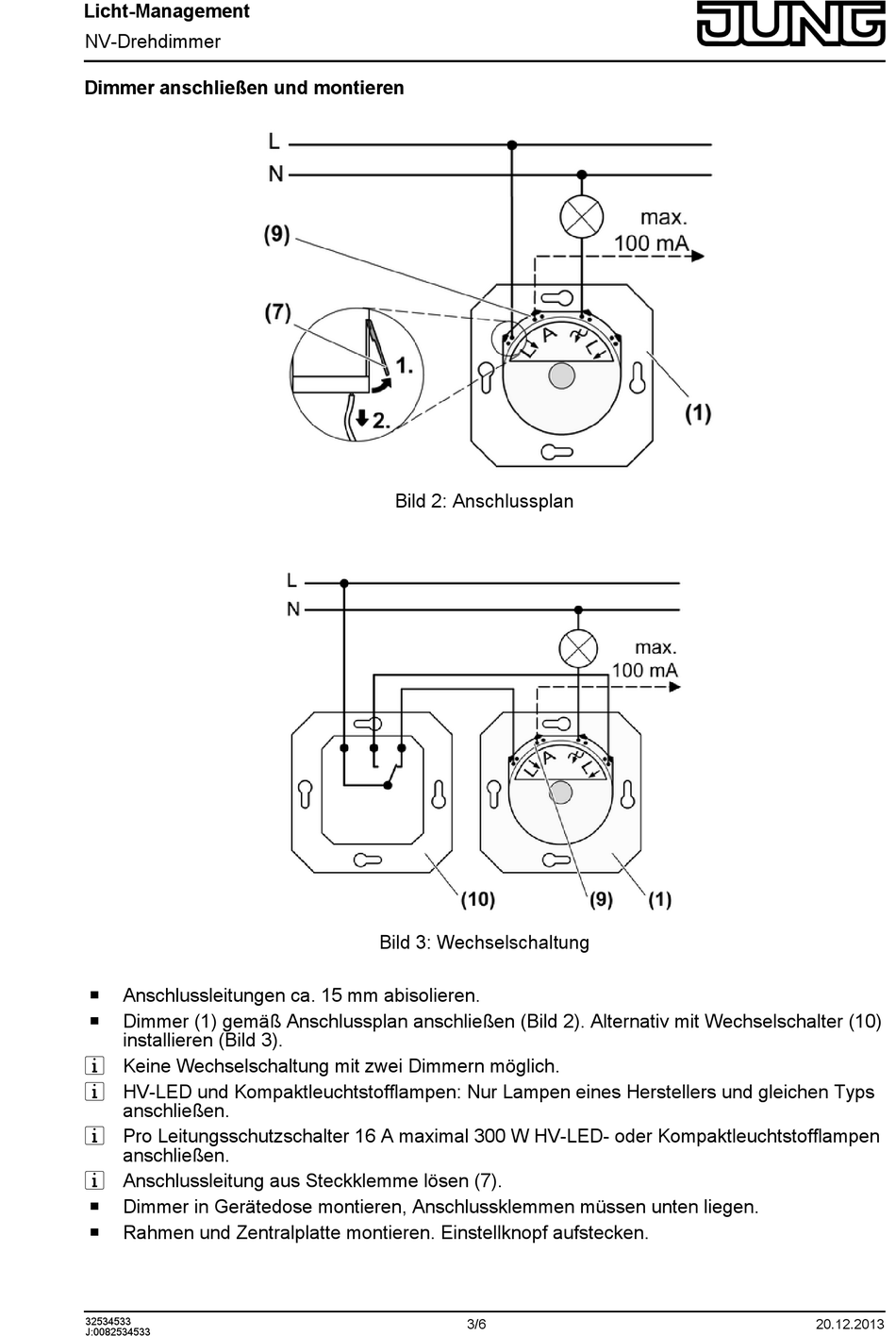

Bild 2: Anschlussplan
Bild 3: Wechselschaltung
3/6
20.12.2013
