Licht-Management
1.
2.
Stand: Apr-09 825 401 23

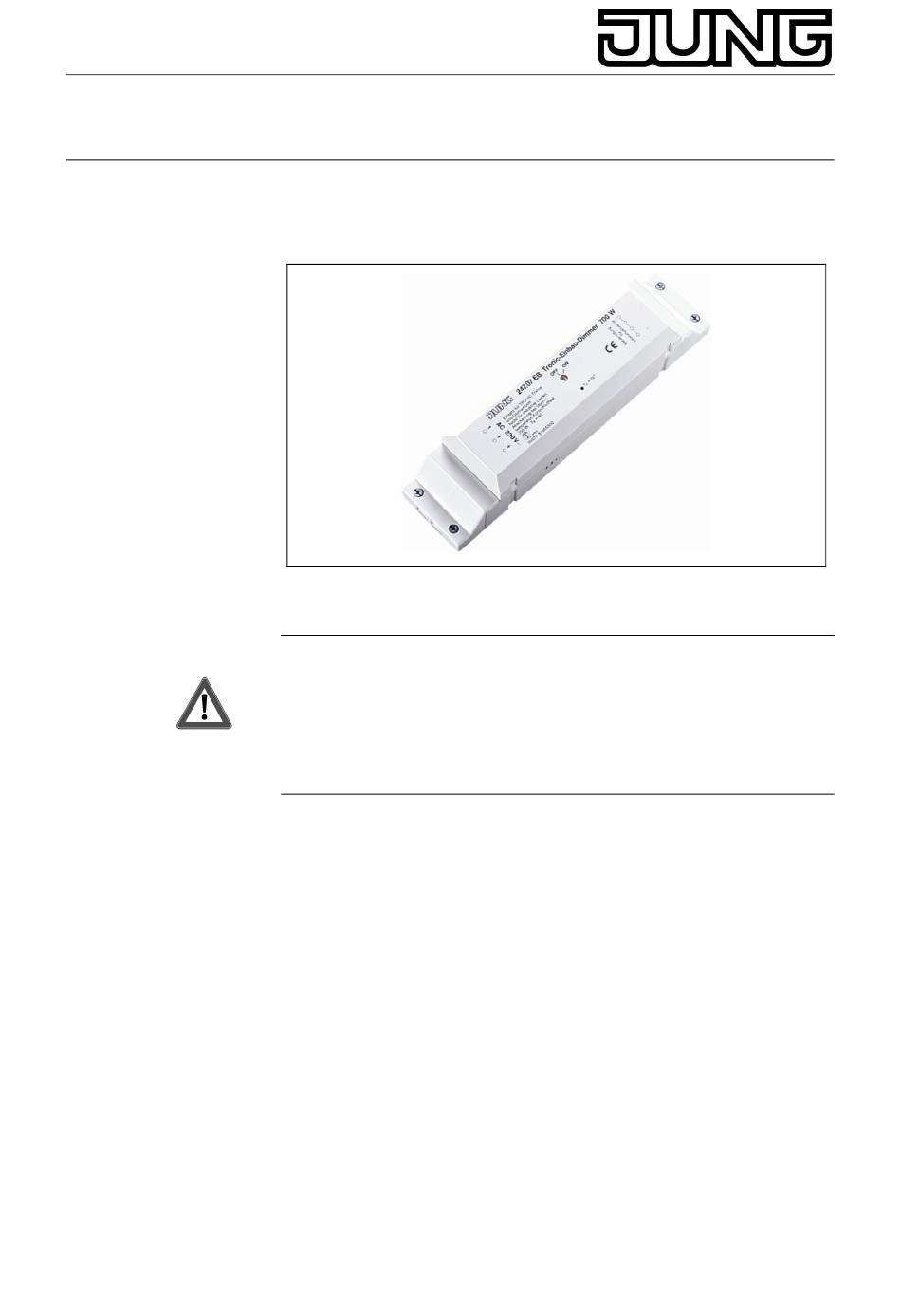

Bedienungsanleitung
Tronic-Einbau-Dimmer
Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft erfolgen.
Nicht zum Freischalten geeignet.
Bei ausgeschaltetem Dimmer ist die Last nicht galvanisch vom Netz
getrennt.
Zur Vermeidung eines elektrischen Schlages vor Arbeiten am Gerät
oder vor Lampenwechsel freischalten (Sicherungsautomat
ausschalten).
Funktion
Mit dem Tronic-Einbau-Dimmer sind NV-Halogenlampen in Verbindung
mit Tronic-Trafos, 230 V Glühlampen und HV-Halogenlampen zu
dimmen.
Schalt- und Dimmbefehle erfolgen durch Betätigung der Nebenstellen
(Taster mit Schließerkontakt).
Kurz tasten: Ein – Aus
Länger betätigen: Dimmen
Es gibt zwei Einschalt- bzw. Dimm-Möglichkeiten (Bild A):
Memoryschalter = OFF: Einschalten stets auf max. Helligkeit
Dimmfunktion beginnt bei min. Helligkeit
Memoryschalter = ON: Einschalten stets auf zuletzt eingestellte Helligkeit
Dimmfunktion beginnt bei zuletzt eingestellter Helligkeit
Der Tronic-Einbau-Dimmer ist ein Bestandteil des TRONIC-
Lichtsteuerungssystems.
Netzausfälle länger als 2 Sekunden führen zum Ausschalten des
Dimmers und Verlust des gespeicherten Helligkeitswertes.

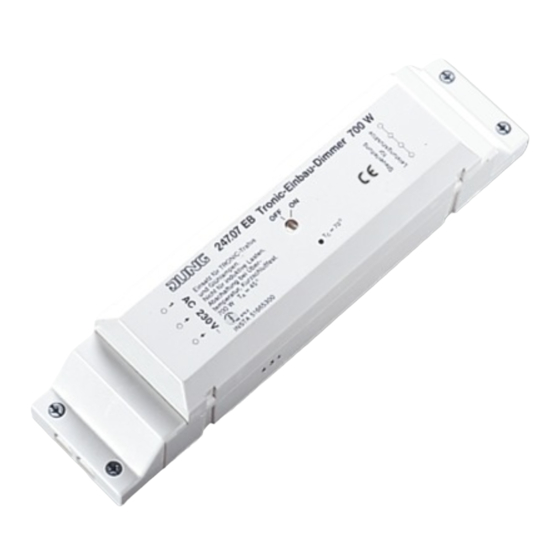

Tronic-Einbau-Dimmer
Art.-Nr.: 247.07 EB
Werbung
Verwandte Anleitungen für Jung 247.07 EB
Inhaltszusammenfassung für Jung 247.07 EB
- Seite 1 Licht-Management Tronic-Einbau-Dimmer Art.-Nr.: 247.07 EB Bedienungsanleitung Tronic-Einbau-Dimmer Gefahrenhinweise Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen. Nicht zum Freischalten geeignet. Bei ausgeschaltetem Dimmer ist die Last nicht galvanisch vom Netz getrennt. Zur Vermeidung eines elektrischen Schlages vor Arbeiten am Gerät oder vor Lampenwechsel freischalten (Sicherungsautomat ausschalten).
- Seite 2 Licht-Management Tronic-Einbau-Dimmer Art.-Nr.: 247.07 EB Kurzschlussschutz Abschaltung bei Kurzschluss. Automatisches Wiedereinschalten bei Kurzschlussbeseitigung innerhalb von 7 Sekunden. Bei länger anliegendem Kurzschluss bleibende Abschaltung bis zur Kurzschlussbeseitigung und manuellem Wiedereinschalten des TRONIC- Einbau-Dimmers. Übertemperaturschutz Abschaltung bei thermischer Überlastung. Nach Abkühlung muss das Gerät neu eingeschaltet werden.
- Seite 3 Licht-Management Tronic-Einbau-Dimmer Art.-Nr.: 247.07 EB Bild B Tronic-Einbau-Dimmer Steuerleitung zu Leistungszusötzen Last Mechanischer Taster (Schließer) Anschluss weiterer taster Technische Daten Nennspannung: 230 V AC Anschlussleistung: 50-700 W TRONIC-Trafos 230 V Glühlampen HV-Halogenlampen Mischlasten der spezifizierten Lastarten Umgebungstemperatur: max. 45°C Gehäusetemperatur: max.
- Seite 4 Art.-Nr.: 247.07 EB Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: 0 23 55 . 80 65 51 Telefax: 0 23 55 .
