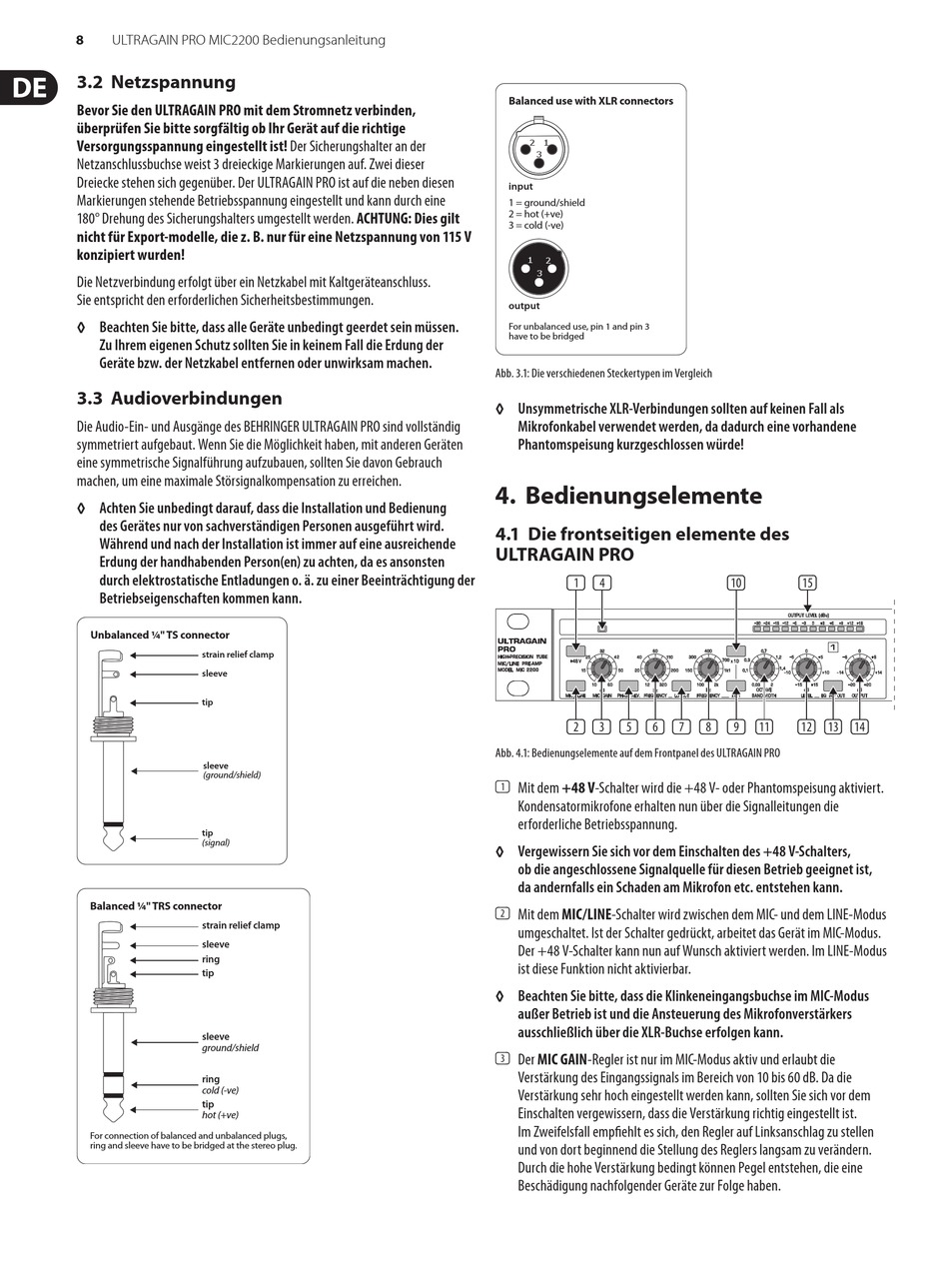

ULTRAGAIN PRO MIC2200 Bedienungsanleitung

3.2 Netzspannung

Bevor Sie den ULTRAGAIN PRO mit dem Stromnetz verbinden,
überprüfen Sie bitte sorgfältig ob Ihr Gerät auf die richtige
Versorgungsspannung eingestellt ist! Der Sicherungshalter an der
Netzanschlussbuchse weist 3 dreieckige Markierungen auf. Zwei dieser
Dreiecke stehen sich gegenüber. Der ULTRAGAIN PRO ist auf die neben diesen
Markierungen stehende Betriebsspannung eingestellt und kann durch eine
180° Drehung des Sicherungshalters umgestellt werden. ACHTUNG: Dies gilt
nicht für Export-modelle, die z. B. nur für eine Netzspannung von 115 V
konzipiert wurden!
Die Netzverbindung erfolgt über ein Netzkabel mit Kaltgeräteanschluss.
Sie entspricht den erforderlichen Sicherheitsbestimmungen.
◊
Beachten Sie bitte, dass alle Geräte unbedingt geerdet sein müssen.
Zu Ihrem eigenen Schutz sollten Sie in keinem Fall die Erdung der
Geräte bzw. der Netzkabel entfernen oder unwirksam machen.

3.3 Audioverbindungen

Die Audio-Ein- und Ausgänge des BEHRINGER ULTRAGAIN PRO sind vollständig
symmetriert aufgebaut. Wenn Sie die Möglichkeit haben, mit anderen Geräten
eine symmetrische Signalführung aufzubauen, sollten Sie davon Gebrauch
machen, um eine maximale Störsignalkompensation zu erreichen.
◊
Achten Sie unbedingt darauf, dass die Installation und Bedienung
des Gerätes nur von sachverständigen Personen ausgeführt wird.
Während und nach der Installation ist immer auf eine ausreichende
Erdung der handhabenden Person(en) zu achten, da es ansonsten
durch elektrostatische Entladungen o. ä. zu einer Beeinträchtigung der
Betriebseigenschaften kommen kann.
Unbalanced ¼" TS connector
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
tip
(signal)
Balanced ¼" TRS connector
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
ring
cold (-ve)
tip
hot (+ve)
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.
Balanced use with XLR connectors
2 1
3
input
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
1
2
3
output
For unbalanced use, pin 1 and pin 3
have to be bridged
Abb. 3.1: Die verschiedenen Steckertypen im Vergleich
◊
Unsymmetrische XLR-Verbindungen sollten auf keinen Fall als
Mikrofonkabel verwendet werden, da dadurch eine vorhandene
Phantomspeisung kurzgeschlossen würde!

4. Bedienungselemente

4.1 Die frontseitigen elemente des
ULTRAGAIN PRO
(1) (4)
(2) (3) (5) (6) (7)
Abb. 4.1: Bedienungselemente auf dem Frontpanel des ULTRAGAIN PRO
(1) Mit dem +48 V-Schalter wird die +48 V- oder Phantomspeisung aktiviert.
Kondensatormikrofone erhalten nun über die Signalleitungen die
erforderliche Betriebsspannung.
◊
Vergewissern Sie sich vor dem Einschalten des +48 V-Schalters,
ob die angeschlossene Signalquelle für diesen Betrieb geeignet ist,
da andernfalls ein Schaden am Mikrofon etc. entstehen kann.
(2) Mit dem MIC/LINE-Schalter wird zwischen dem MIC- und dem LINE-Modus
umgeschaltet. Ist der Schalter gedrückt, arbeitet das Gerät im MIC-Modus.
Der +48 V-Schalter kann nun auf Wunsch aktiviert werden. Im LINE-Modus
ist diese Funktion nicht aktivierbar.
◊
Beachten Sie bitte, dass die Klinkeneingangsbuchse im MIC-Modus
außer Betrieb ist und die Ansteuerung des Mikrofonverstärkers
ausschließlich über die XLR-Buchse erfolgen kann.
(3) Der MIC GAIN-Regler ist nur im MIC-Modus aktiv und erlaubt die
Verstärkung des Eingangssignals im Bereich von 10 bis 60 dB. Da die
Verstärkung sehr hoch eingestellt werden kann, sollten Sie sich vor dem
Einschalten vergewissern, dass die Verstärkung richtig eingestellt ist.
Im Zweifelsfall empfiehlt es sich, den Regler auf Linksanschlag zu stellen
und von dort beginnend die Stellung des Reglers langsam zu verändern.
Durch die hohe Verstärkung bedingt können Pegel entstehen, die eine
Beschädigung nachfolgender Geräte zur Folge haben.
(10) (15)
(8) (9) (11) (12) (13) (14)
