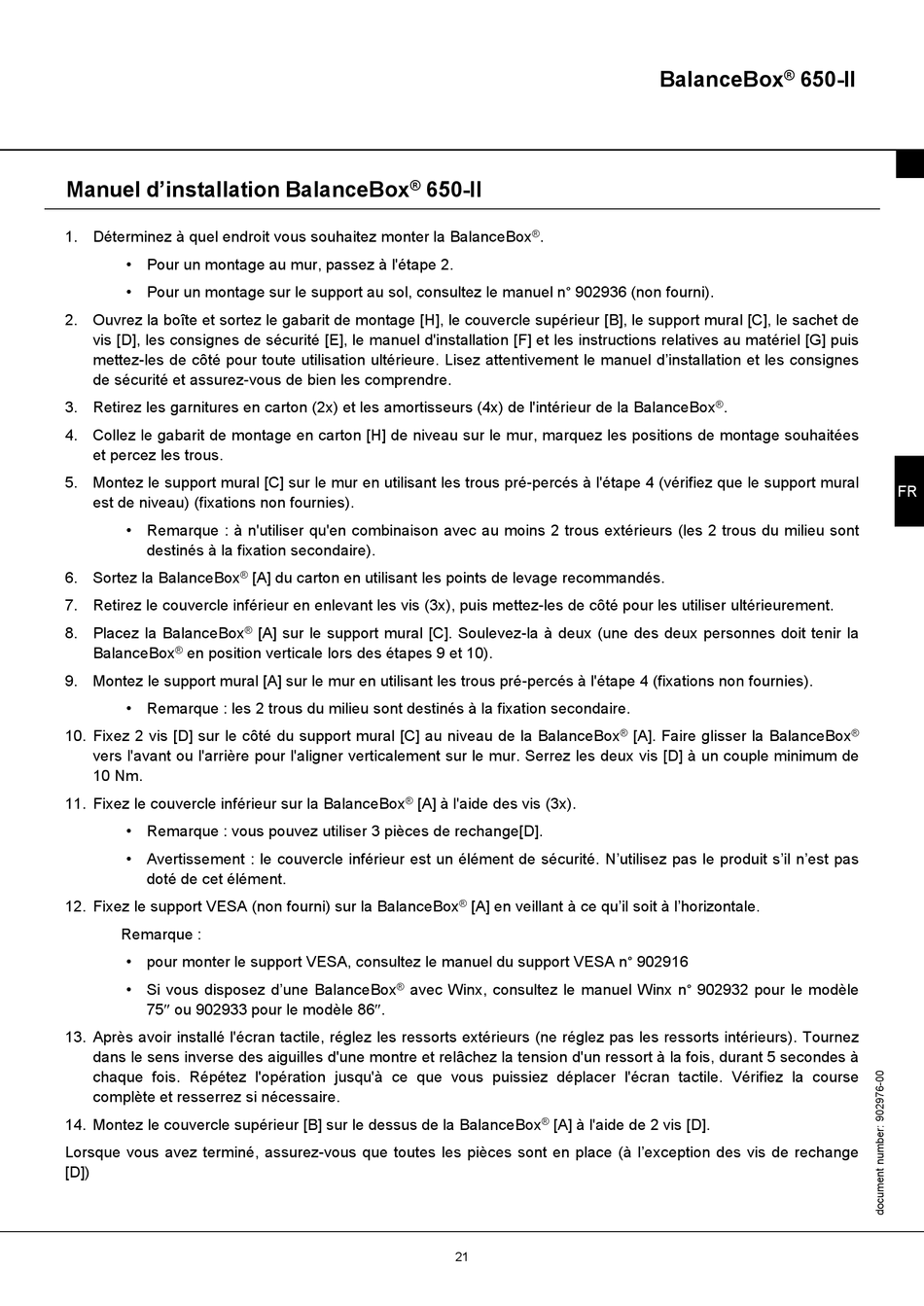

Manuel d'installation BalanceBox
1. Déterminez à quel endroit vous souhaitez monter la BalanceBox
• Pour un montage au mur, passez à l'étape 2.
• Pour un montage sur le support au sol, consultez le manuel n° 902936 (non fourni).
2. Ouvrez la boîte et sortez le gabarit de montage [H], le couvercle supérieur [B], le support mural [C], le sachet de
vis [D], les consignes de sécurité [E], le manuel d'installation [F] et les instructions relatives au matériel [G] puis
mettez-les de côté pour toute utilisation ultérieure. Lisez attentivement le manuel d'installation et les consignes
de sécurité et assurez-vous de bien les comprendre.
3. Retirez les garnitures en carton (2x) et les amortisseurs (4x) de l'intérieur de la BalanceBox
4. Collez le gabarit de montage en carton [H] de niveau sur le mur, marquez les positions de montage souhaitées
et percez les trous.
5. Montez le support mural [C] sur le mur en utilisant les trous pré-percés à l'étape 4 (vérifiez que le support mural
est de niveau) (fixations non fournies).
• Remarque : à n'utiliser qu'en combinaison avec au moins 2 trous extérieurs (les 2 trous du milieu sont
destinés à la fixation secondaire).
6. Sortez la BalanceBox
7. Retirez le couvercle inférieur en enlevant les vis (3x), puis mettez-les de côté pour les utiliser ultérieurement.
8. Placez la BalanceBox
BalanceBox ® en position verticale lors des étapes 9 et 10).
9. Montez le support mural [A] sur le mur en utilisant les trous pré-percés à l'étape 4 (fixations non fournies).
• Remarque : les 2 trous du milieu sont destinés à la fixation secondaire.
10. Fixez 2 vis [D] sur le côté du support mural [C] au niveau de la BalanceBox
vers l'avant ou l'arrière pour l'aligner verticalement sur le mur. Serrez les deux vis [D] à un couple minimum de
10 Nm.
11. Fixez le couvercle inférieur sur la BalanceBox
• Remarque : vous pouvez utiliser 3 pièces de rechange[D].
• Avertissement : le couvercle inférieur est un élément de sécurité. N'utilisez pas le produit s'il n'est pas
doté de cet élément.
12. Fixez le support VESA (non fourni) sur la BalanceBox
Remarque :
• pour monter le support VESA, consultez le manuel du support VESA n° 902916
• Si vous disposez d'une BalanceBox
75 ou 902933 pour le modèle 86.
13. Après avoir installé l'écran tactile, réglez les ressorts extérieurs (ne réglez pas les ressorts intérieurs). Tournez
dans le sens inverse des aiguilles d'une montre et relâchez la tension d'un ressort à la fois, durant 5 secondes à
chaque fois. Répétez l'opération jusqu'à ce que vous puissiez déplacer l'écran tactile. Vérifiez la course
complète et resserrez si nécessaire.
14. Montez le couvercle supérieur [B] sur le dessus de la BalanceBox
Lorsque vous avez terminé, assurez-vous que toutes les pièces sont en place (à l'exception des vis de rechange
[D])
®
® [A] du carton en utilisant les points de levage recommandés.
® [A] sur le support mural [C]. Soulevez-la à deux (une des deux personnes doit tenir la
®
® avec Winx, consultez le manuel Winx n° 902932 pour le modèle
650-II
® .
[A] à l'aide des vis (3x).
® [A] en veillant à ce qu'il soit à l'horizontale.
® [A] à l'aide de 2 vis [D].
