Befestigen Sie Die Balancebox - Thomas Regout BalanceBox 650-II Installationsanleitung

BalanceBox

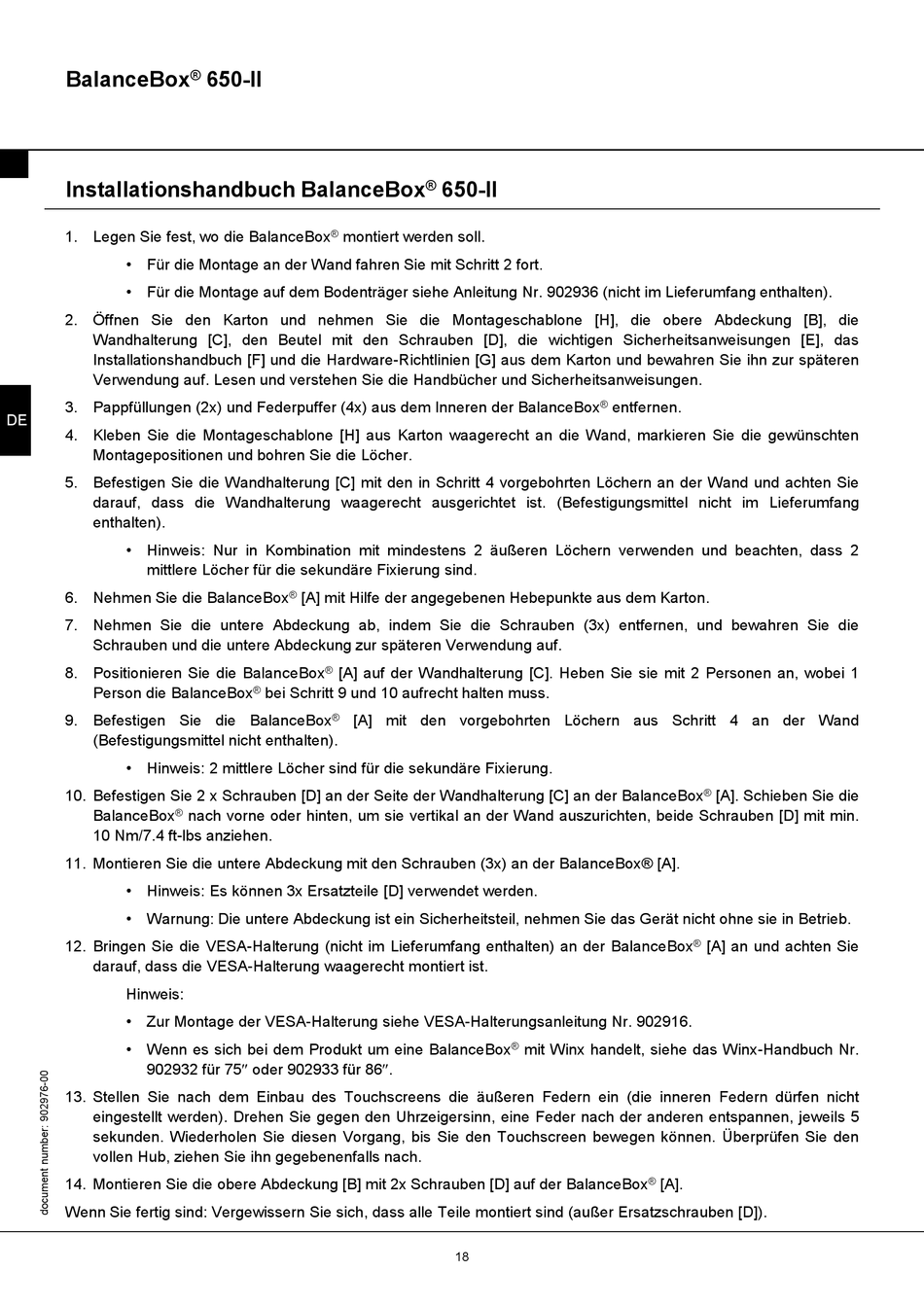

Installationshandbuch BalanceBox
1. Legen Sie fest, wo die BalanceBox
• Für die Montage an der Wand fahren Sie mit Schritt 2 fort.
• Für die Montage auf dem Bodenträger siehe Anleitung Nr. 902936 (nicht im Lieferumfang enthalten).
2. Öffnen Sie den Karton und nehmen Sie die Montageschablone [H], die obere Abdeckung [B], die
Wandhalterung [C], den Beutel mit den Schrauben [D], die wichtigen Sicherheitsanweisungen [E], das
Installationshandbuch [F] und die Hardware-Richtlinien [G] aus dem Karton und bewahren Sie ihn zur späteren
Verwendung auf. Lesen und verstehen Sie die Handbücher und Sicherheitsanweisungen.
3. Pappfüllungen (2x) und Federpuffer (4x) aus dem Inneren der BalanceBox
DE
4. Kleben Sie die Montageschablone [H] aus Karton waagerecht an die Wand, markieren Sie die gewünschten
Montagepositionen und bohren Sie die Löcher.
5. Befestigen Sie die Wandhalterung [C] mit den in Schritt 4 vorgebohrten Löchern an der Wand und achten Sie
darauf, dass die Wandhalterung waagerecht ausgerichtet ist. (Befestigungsmittel nicht im Lieferumfang
enthalten).
• Hinweis: Nur in Kombination mit mindestens 2 äußeren Löchern verwenden und beachten, dass 2
mittlere Löcher für die sekundäre Fixierung sind.
6. Nehmen Sie die BalanceBox
7. Nehmen Sie die untere Abdeckung ab, indem Sie die Schrauben (3x) entfernen, und bewahren Sie die
Schrauben und die untere Abdeckung zur späteren Verwendung auf.
8. Positionieren Sie die BalanceBox
Person die BalanceBox

9. Befestigen Sie die BalanceBox

(Befestigungsmittel nicht enthalten).
• Hinweis: 2 mittlere Löcher sind für die sekundäre Fixierung.
10. Befestigen Sie 2 x Schrauben [D] an der Seite der Wandhalterung [C] an der BalanceBox
BalanceBox ®
10 Nm/7.4 ft-lbs anziehen.
11. Montieren Sie die untere Abdeckung mit den Schrauben (3x) an der BalanceBox® [A].
• Hinweis: Es können 3x Ersatzteile [D] verwendet werden.
• Warnung: Die untere Abdeckung ist ein Sicherheitsteil, nehmen Sie das Gerät nicht ohne sie in Betrieb.
12. Bringen Sie die VESA-Halterung (nicht im Lieferumfang enthalten) an der BalanceBox
darauf, dass die VESA-Halterung waagerecht montiert ist.
Hinweis:
• Zur Montage der VESA-Halterung siehe VESA-Halterungsanleitung Nr. 902916.
• Wenn es sich bei dem Produkt um eine BalanceBox
902932 für 75 oder 902933 für 86.
13. Stellen Sie nach dem Einbau des Touchscreens die äußeren Federn ein (die inneren Federn dürfen nicht
eingestellt werden). Drehen Sie gegen den Uhrzeigersinn, eine Feder nach der anderen entspannen, jeweils 5
sekunden. Wiederholen Sie diesen Vorgang, bis Sie den Touchscreen bewegen können. Überprüfen Sie den
vollen Hub, ziehen Sie ihn gegebenenfalls nach.
14. Montieren Sie die obere Abdeckung [B] mit 2x Schrauben [D] auf der BalanceBox
Wenn Sie fertig sind: Vergewissern Sie sich, dass alle Teile montiert sind (außer Ersatzschrauben [D]).
® 650-II
® montiert werden soll.
®
[A] mit Hilfe der angegebenen Hebepunkte aus dem Karton.
® [A] auf der Wandhalterung [C]. Heben Sie sie mit 2 Personen an, wobei 1
® bei Schritt 9 und 10 aufrecht halten muss.
® [A] mit den vorgebohrten Löchern aus Schritt 4 an der Wand
nach vorne oder hinten, um sie vertikal an der Wand auszurichten, beide Schrauben [D] mit min.
® 650-II
® mit Winx handelt, siehe das Winx-Handbuch Nr.
18
® entfernen.
® [A]. Schieben Sie die
® [A] an und achten Sie
® [A].
