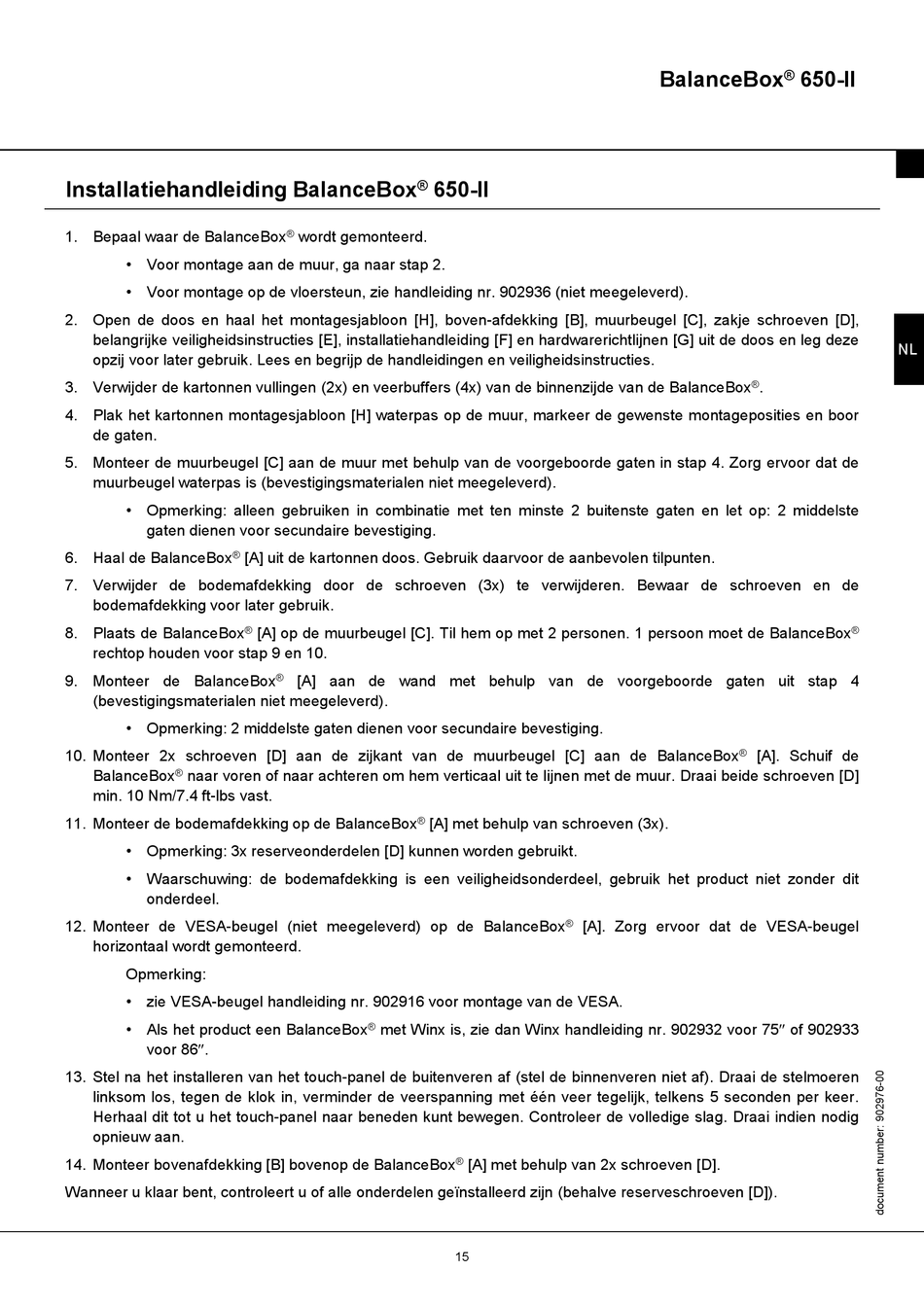

Installatiehandleiding BalanceBox
1. Bepaal waar de BalanceBox
• Voor montage aan de muur, ga naar stap 2.
• Voor montage op de vloersteun, zie handleiding nr. 902936 (niet meegeleverd).
2. Open de doos en haal het montagesjabloon [H], boven-afdekking [B], muurbeugel [C], zakje schroeven [D],
belangrijke veiligheidsinstructies [E], installatiehandleiding [F] en hardwarerichtlijnen [G] uit de doos en leg deze
opzij voor later gebruik. Lees en begrijp de handleidingen en veiligheidsinstructies.
3. Verwijder de kartonnen vullingen (2x) en veerbuffers (4x) van de binnenzijde van de BalanceBox
4. Plak het kartonnen montagesjabloon [H] waterpas op de muur, markeer de gewenste montageposities en boor
de gaten.
5. Monteer de muurbeugel [C] aan de muur met behulp van de voorgeboorde gaten in stap 4. Zorg ervoor dat de
muurbeugel waterpas is (bevestigingsmaterialen niet meegeleverd).
• Opmerking: alleen gebruiken in combinatie met ten minste 2 buitenste gaten en let op: 2 middelste
gaten dienen voor secundaire bevestiging.
®
6. Haal de BalanceBox
7. Verwijder de bodemafdekking door de schroeven (3x) te verwijderen. Bewaar de schroeven en de
bodemafdekking voor later gebruik.
8. Plaats de BalanceBox
rechtop houden voor stap 9 en 10.
9. Monteer de BalanceBox
(bevestigingsmaterialen niet meegeleverd).
• Opmerking: 2 middelste gaten dienen voor secundaire bevestiging.
10. Monteer 2x schroeven [D] aan de zijkant van de muurbeugel [C] aan de BalanceBox
BalanceBox ® naar voren of naar achteren om hem verticaal uit te lijnen met de muur. Draai beide schroeven [D]
min. 10 Nm/7.4 ft-lbs vast.
11. Monteer de bodemafdekking op de BalanceBox
• Opmerking: 3x reserveonderdelen [D] kunnen worden gebruikt.
• Waarschuwing: de bodemafdekking is een veiligheidsonderdeel, gebruik het product niet zonder dit
onderdeel.
12. Monteer de VESA-beugel (niet meegeleverd) op de BalanceBox
horizontaal wordt gemonteerd.
Opmerking:
• zie VESA-beugel handleiding nr. 902916 voor montage van de VESA.
• Als het product een BalanceBox
voor 86.
13. Stel na het installeren van het touch-panel de buitenveren af (stel de binnenveren niet af). Draai de stelmoeren
linksom los, tegen de klok in, verminder de veerspanning met één veer tegelijk, telkens 5 seconden per keer.
Herhaal dit tot u het touch-panel naar beneden kunt bewegen. Controleer de volledige slag. Draai indien nodig
opnieuw aan.
14. Monteer bovenafdekking [B] bovenop de BalanceBox
Wanneer u klaar bent, controleert u of alle onderdelen geïnstalleerd zijn (behalve reserveschroeven [D]).
®
® wordt gemonteerd.
[A] uit de kartonnen doos. Gebruik daarvoor de aanbevolen tilpunten.
® [A] op de muurbeugel [C]. Til hem op met 2 personen. 1 persoon moet de BalanceBox
® [A] aan de wand met behulp van de voorgeboorde gaten uit stap 4
®
® met Winx is, zie dan Winx handleiding nr. 902932 voor 75 of 902933
650-II
[A] met behulp van schroeven (3x).
® [A]. Zorg ervoor dat de VESA-beugel
® [A] met behulp van 2x schroeven [D].
15
BalanceBox ® 650-II
® .
® [A]. Schuif de
