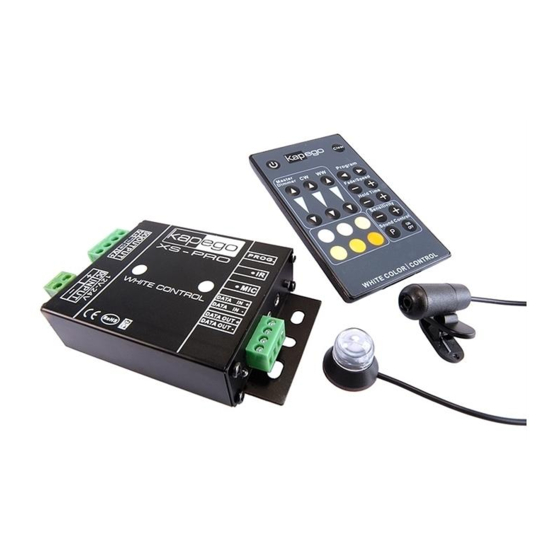

Kapego XS PRO Bedienungsanleitung

White color control
Vorschau ausblenden Andere Handbücher für XS PRO:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
B E D I E N U N G S A N L E I T U N G
XS PRO
WHITE COLOR CONTROL

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kapego XS PRO

Inhaltszusammenfassung für Kapego XS PRO

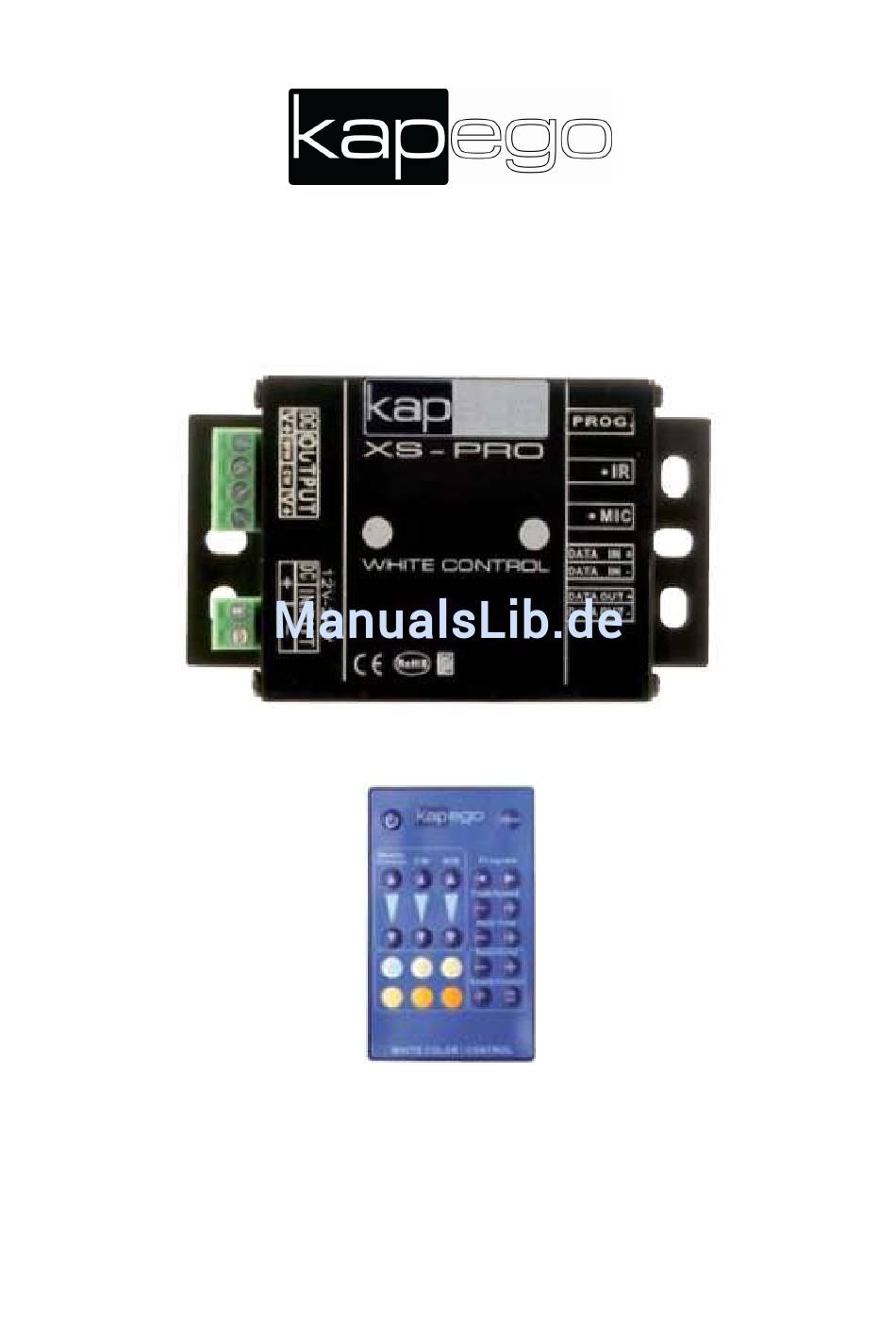

  • Seite 1 B E D I E N U N G S A N L E I T U N G XS PRO WHITE COLOR CONTROL...

  • Seite 2: Inhaltsverzeichnis

    X S P R O W H I T E C O N T R O L Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Funktionen ............................4 2.1. Tastenbelegung ........................4 2.2. Anschluss des Controllers ....................... 5 2.2.1.

  • Seite 3: Sicherheitshinweise

    X S P R O W H I T E C O N T R O L 1. Sicherheitshinweise • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile.

  • Seite 4: Funktionen

    X S P R O W H I T E C O N T R O L 2. Funktionen 2.1. Tastenbelegung Clear: Setzt alle Einstellungen in den Ausgangszustand zurück Weißfader: Wird benutzt um Warmweiß und Kaltweiß einzeln zu dimmen, und die Temperatur entsprechend eingestellt werden kann.

  • Seite 5: Anschluss Des Controllers

    X S P R O W H I T E C O N T R O L 2.2. Anschluss des Controllers 2.2.1. Stromanschluss Um den Controller an den Strom anzuschließen benötigen sie ein Schaltnetzteil mit 12V oder 24V, basierend auf den LED Geräten bzw. Stripes, die sie anschließen möchten. Sie können maximal ?? Ampere pro Kanal anschließen.

  • Seite 6: Anschluss Des Mikrophones

    X S P R O W H I T E C O N T R O L Anschluss eines Stripes mit WW/CW Bestückung: Verbinden sie das Kabel WW (-) ihres Stripes mit dem Anschluss DC OUTPUT WW am Controller. Verbinden sie das Kabel CW (-) ihres Stripes mit dem Anschluss DC OUTPUT CW am Controller.

  • Seite 7: Anschluss Des Infrarotauges

    X S P R O W H I T E C O N T R O L 2.2.4. Anschluss des Infrarotauges Damit sie ihre Infrarot Fernbedienung benutzen können, benötigen sie das IR Auge, den Empfänger. Dieser ist auch im Lieferumfang enthalten. Es sollte so eingebaut werden, dass sie ihn in direkter Sichtlinie mit ihrer Fernbedienung treffen können, und er sollte sich zur Ansteuerung nicht weiter als 7m von ihnen befinden.

  • Seite 8: Werkseinstellungen Wieder Herstellen (Clear Funktion)

    X S P R O W H I T E C O N T R O L 3.2. Werkseinstellungen wieder herstellen (CLEAR Funktion) Wenn sie die gewünschten Farben nicht mehr benötigen, bzw. nicht mehr zurecht kommen, gibt es die Möglichkeit alles wieder so einzustellen wie es bei der Auslieferung war.

  • Seite 9: Led Stripe Mit Mikro

    X S P R O W H I T E C O N T R O L Programm 1: Comming Home Funktion In diesem Programm ist das Mikro automatisch auf maximale Empfindlichkeit gestellt. Es ist dazu gedacht, das Licht einzuschalten, wenn sie das Haus betreten, bzw.
  • Seite 10 X S P R O W H I T E C O N T R O L Programm 4 Comming IN Funktion Diese Funktion ist dafür gedacht, den Stripe um beispielsweise eine Tür zu kleben und das Mikro auf den Türrahmen auszurichten. Dabei ist das Mikro auf die niedrigste Empfindlichkeit einzustellen.

  • Seite 11: Feste Effektprogramme

    X S P R O W H I T E C O N T R O L 3.3.2. Feste Effektprogramme Hier sehen sie eine Auflistung der fest auf dem Controller hinterlegten Programmen. Hinter dem Programm Namen steht jeweils ob sie FADE SPEED und/oder HOLD TIME verwenden können. Achtung!! Wenn sie in einem laufenden Programm eine Änderung der Fade Speed oder Hold Time vornehmen, dann wird der Stripe kurz abgeschaltet und das Programm startet von vorne.

  • Seite 12: Fade Speed Und Hold Time Verändern

    X S P R O W H I T E C O N T R O L Programm 7 Strobe Kaltweiß „FADE SPEED“ Das ist ein Stroboskop Programm nur mit Kaltweiß. Mit Fade Speed können hier verschiedene Geschwindigkeiten ausgewählt werden. (1,2,5,10Hz) Programm 8 Strobe Warmweiß...

  • Seite 13: Verbinden Und Synchronisieren Mehrerer Controller

    X S P R O W H I T E C O N T R O L Wenn sie hingegen langsamere Übergänge zwischen den Farben erzeugen wollen, erhöhen sie die Fade Speed Time. (+) Mit der Clear Funktionen setzen sie alle Programme wieder in den Ursprungszustand zurück. Dazu drücken und halten sie die Clear Taste für mindestens 3 Sekunden.

  • Seite 14: Technische Daten

    Data +, - In Terminal Data +, - Out Terminal Mini Klinke Mic Mini Klinke IR Eye Max Anz. XS Pro max 10 Stück verlinkbar Max Strecke der Verbindung 50m maximal für das gesamte Netzwerk. Achtung!! Wenn sie das Gefühl haben, dass die Fernbedienung nicht mehr richtig reagiert, dann tauschen sie die Batterien aus, da das darauf hinweist das diese leer sind.
  • Seite 15 X S P R O W H I T E C O N T R O L Importeur: Dekolight GmbH Auf der Hub 2 D-76307 Karlsbad-Ittersbach www.kapego.eu info@kapego.eu 15 / 15...
  • Seite 16 U S E R ’ S M A N U A L XS PRO WHITE COLOR CONTROL...
  • Seite 17 X S P R O W H I T E C O N T R O L Table of contents Safety instructions ..........................3 Functions ............................4 2.1. Button explanation ........................4 2.2. Connecting the controller ......................5 2.2.1. Power Connection ......................5 2.2.2.

  • Seite 18: Safety Instructions

    X S P R O W H I T E C O N T R O L 1. Safety instructions FOR SAFE AND EFFICIENT OPERATION Be careful with heat and extreme temperature Avoid exposing it to direct rays of the sun or near a heating appliance. Not put it in a temperature bellow 41°...

  • Seite 19: Functions

    X S P R O W H I T E C O N T R O L 2. Functions 2.1. Button explanation Clear: sets every setting back to manufacturers settings White fader: is used to dim the single colors of WW and CW.

  • Seite 20: Connecting The Controller

    X S P R O W H I T E C O N T R O L 2.2. Connecting the controller 2.2.1. Power Connection To connect the controller to the mains you have to use a PSU with 12V or 24V, depending on which led fixture you want to use.

  • Seite 21: Connecting The Ww/Cw Item

    X S P R O W H I T E C O N T R O L 2.2.2. Connecting the WW/CW item With this controller you can use fixtures with common anode only! Anschluss eines Stripes mit WW/CW Bestückung: Connect the wire of WW of your fixture with the output marked with DC OUTPUT WW at the controller.

  • Seite 22: Connecting The Ir Eye

    X S P R O W H I T E C O N T R O L 2.2.4. Connecting the IR eye That you are able to use the IR Remote you have to connect the included IR Eye. You should install the IR eye that you can ai mit with the remote control.

  • Seite 23: Programs

    X S P R O W H I T E C O N T R O L 3.3. Programs There are 2 variations of programs. Each for a special kind of use. Variation 1: fixed effectprograms Variation 2: Sound controlled programs 3.3.1.
  • Seite 24 X S P R O W H I T E C O N T R O L Program 1: Comming Home function In this program the mic is adjusted to full sensitivity automatically. It is meant to lit up the stripe when you enter your house, or to prevent from burglars and thieves, because of the upcoming light with every noise appearing.
  • Seite 25 X S P R O W H I T E C O N T R O L Program 4: Comming in function This function is used to glue the stripe just around a door, and to adjust the mic pointing to the doorframe. In this case the mic should be adjusted to a real fitting sensitivity.
  • Seite 26 X S P R O W H I T E C O N T R O L 3.3.2. Fixed preinstalled programs Here you can see a list of the preinstalled programs on the controller. Behind the program name you can see if you can use Hold or Fade function or both. Attention: If you change one of the two settings while the program is running, then the stripe will be shut down shortly and the program restarts.

  • Seite 27: Adjusting Fade Speed And Hold Time

    X S P R O W H I T E C O N T R O L Program 7 Strobe Coldwhite „FADE SPEED“ This is a pure coldwhite strobe effect. By using Fade speed you can adjust the hertz rate of the flashes. (1,2,5,10Hz) Program 7 Strobe Warmwhite „FADE SPEED“...

  • Seite 28: Connecting And Synchronizing More Controllers

    WW-, CW-, V+, V+ Terminal; 12/24V +, - Terminal; Data +, - In Data +, - Out Terminal, Mini Jack Mic; Mini Jack IR Eye Max quantity. XS Pro max 10 pcs linkabl Max distance of connection 50m max for the whole network.
  • Seite 29 X S P R O W H I T E C O N T R O L Importeur: Dekolight GmbH Auf der Hub 2 D-76307 Karlsbad-Ittersbach www.kapego.eu info@kapego.eu 14 / 14...
