F

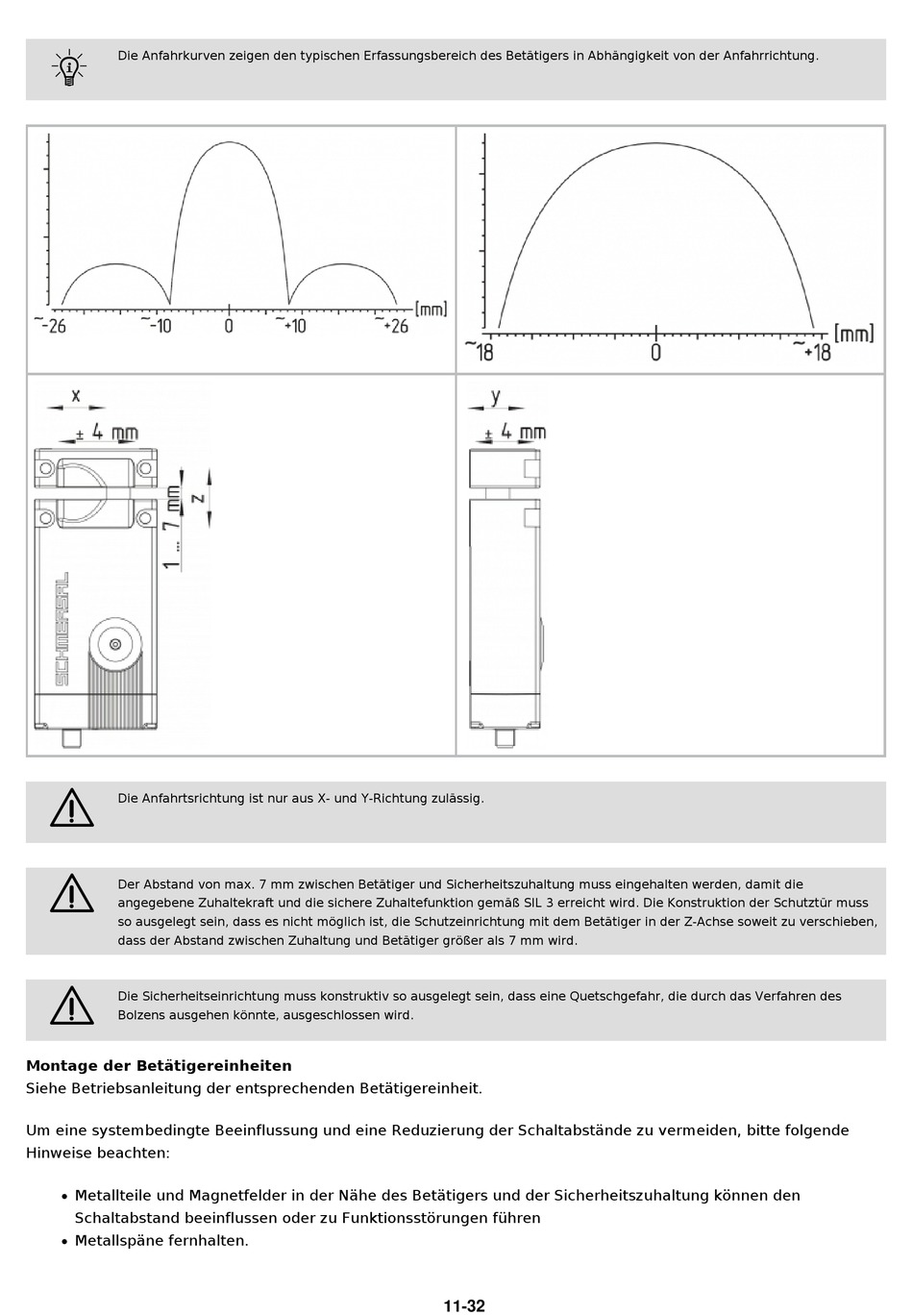

Die Anfahrkurven zeigen den typischen Erfassungsbereich des Betätigers in Abhängigkeit von der Anfahrrichtung.
2
Die Anfahrtsrichtung ist nur aus X- und Y-Richtung zulässig.
2
Der Abstand von max. 7 mm zwischen Betätiger und Sicherheitszuhaltung muss eingehalten werden, damit die
angegebene Zuhaltekraft und die sichere Zuhaltefunktion gemäß SIL 3 erreicht wird. Die Konstruktion der Schutztür muss
so ausgelegt sein, dass es nicht möglich ist, die Schutzeinrichtung mit dem Betätiger in der Z-Achse soweit zu verschieben,
dass der Abstand zwischen Zuhaltung und Betätiger größer als 7 mm wird.
2
Die Sicherheitseinrichtung muss konstruktiv so ausgelegt sein, dass eine Quetschgefahr, die durch das Verfahren des
Bolzens ausgehen könnte, ausgeschlossen wird.
Montage der Betätigereinheiten
Siehe Betriebsanleitung der entsprechenden Betätigereinheit.
Um eine systembedingte Beeinflussung und eine Reduzierung der Schaltabstände zu vermeiden, bitte folgende
Hinweise beachten:
Metallteile und Magnetfelder in der Nähe des Betätigers und der Sicherheitszuhaltung können den
Schaltabstand beeinflussen oder zu Funktionsstörungen führen
Metallspäne fernhalten.
11-32
