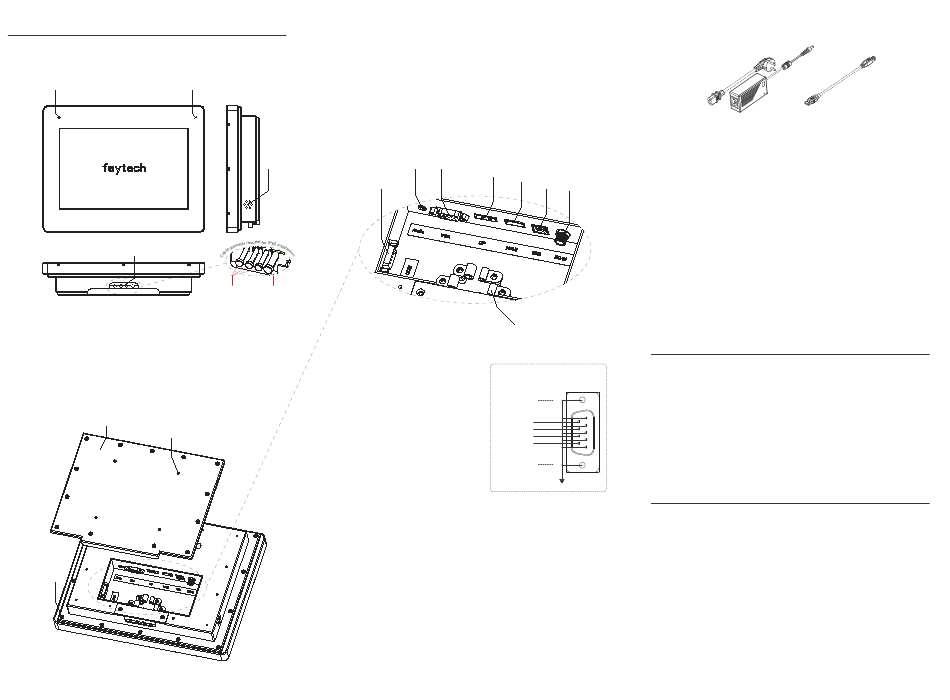

COMPONENTS / LIEFERUMFANG
7" - 27" IP65 Capacitive Touch Monitors
01
02
04
Merkmale / Knöpfe:
Features / Buttons:
01.
Lichtsensor
01.
Light sensor
02.
LED-Anzeige
02.
LED indicator
03.
Audio-Lautsprecher
03.
Audio speakers
04.
IP65-Dichtung (mit
04.
IP65 seal (with
Kabellöchern)
cable holes)
05
06
07
Mounting / Plate:
05.
Stainless steel
IP65 protection plate
06.
VESA 100 holes
07.
Modular front & back kit
assembly holes
03
08
Ø4.5mm
Ø6.5mm
External Connectors:
08.
COM
09.
PC Audio
10.
VGA
11.
DisplayPort
12.
HDMI
13.
USB-Touch connector
14.
9-36V DC-In (screwable)
Externe Anschlüsse:
08.
COM
09.
PC-Audio
10.
VGA
11.
DisplayPort
12.
HDMI
13.
USB-Touch Anschluss
14.
9-36V DC-In (verschraubbar)
Additional:
15.
Attached cable clips
*) This solution is only IP65 proof if sealed according to faytech's instructions and using
included accessories. Additionally, screen might experience ghost image under extremely
low temperature below -10°C (will return to normal afterwards).
*) Diese Lösung ist nur IP65-geschützt, wenn sie gemäß den Anweisungen von faytech
und unter Verwendung des mitgelieferten Zubehörs abgedichtet wird. Außerdem kann es
bei extrem niedrigen Temperaturen unter -10°C zu Geisterbildern auf dem Bildschirm zu
kommen (diese werden danach wieder normal).
Befestigung / Platte:
05.
Rostfreier Stahl
Schutzplatte IP65
06.
VESA 100-Löcher
07.
Modulare Front- und Back-
Kit Montagelöcher
09
10
11
12
13
14
15
08. COM
Pin definition for COM
10
GND
1
(N/A)
6
(N/A)
2
(RXD1)
(N/A)
7
3
(TXD1)
8
(N/A)
4
(N/A)
9
(N/A)
5
GND
11
GND
GND
Zusätzlich:
15.
Befestigte Kabelklemmen
17
16
Accessories:
Zubehör:
16.
100-240V ACDC switching
16.
power supply
17.
USB-Touch cable
17.
*) This solution is only IP65 proof if sealed according to faytech's
instructions and using included accessories.
*) Diese Lösung ist nur IP65-geschützt, wenn sie gemäß den
Anweisungen
von
faytech
und
unter
mitgelieferten Zubehörs abgedichtet wird.
COMMISSIONING & INSTALLATION
faytech offers you a well-engineered, high-quality Touch Monitor
hardware. This device is a modular system consisting of a back
kit & front kit, and is pre-assembled. Please consult with our
support team instead of disassembling the unit by yourself.
To start, simply connect the Touch Monitor to the included AC
adaptor or use an equivalent power 12V DC source. For all
power information see individual product label.
INBETRIEBNAHME & INSTALLATION
faytech stellt Ihnen eine ausgereifte, qualitativ hochwertige
Touch-Monitor hardware zur Verfügung. Dieses Gerät ist ein
modulares System, das aus einem Back-Kit und einem Front-Kit
besteht und vormontiert ist. Bitte wenden Sie sich an unser
Support-Team, anstatt das Gerät selbst zu zerlegen.
Zum Starten schließen Sie ihren faytech Touch-Monitor mit dem
beliegenden AC Adapter an eine Stromquelle an oder nutzen Sie
eine
entsprechende
12V
DC
Stromquelle.
Strominformationen siehe jeweiliges Produktetikett.
Copyright © 2023 Sichuan faytech Tech Co.
Part of the Pyramid Group
100-240V ACDC
Schalt-Netzteil
USB-Touch Kabel
Verwendung
des
Für
alle
