Elektrischer Anschluss
7.1
Steckerbelegung Sender und Empfänger
7.1.1
Sender MLC 501
Sender MLC 501 sind mit einem 4-poligen M12-Rundsteckverbinder ausgestattet.

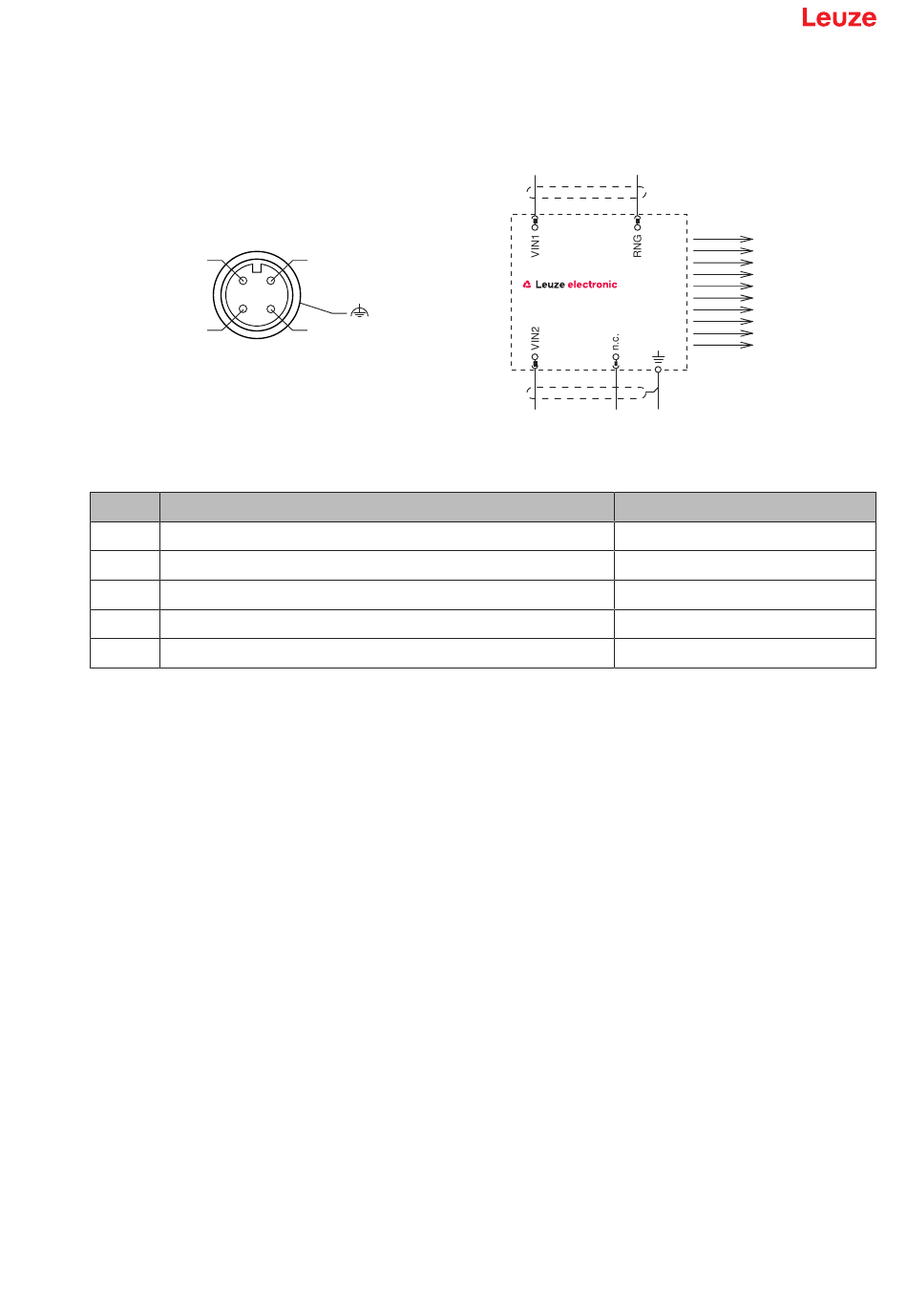

Bild 7.1:
Steckerbelegung und Anschlussbild Sender
Tabelle 7.1:
Steckerbelegung Sender
Pin
Aderfarbe (CB-M12-xx000E-4GF)
1
braun
2
weiß
3
blau
4
schwarz
FE
Die Polarität der Versorgungsspannung wählt den Übertragungskanal der Senders:
• VIN1 = +24 V, VIN2 = 0 V: Übertragungskanal C1
• VIN1 = 0 V, VIN2 = +24 V: Übertragungskanal C2
Die Beschaltung von Pin 4 legt die Sendeleistung und damit die Reichweite fest:
• Pin 4 = +24 V: Standard-Reichweite
• Pin 4 = 0 V oder offen: Reduzierte Reichweite
Leuze electronic GmbH + Co. KG
2
1
FE
3
4
-A1
1
MLCx01T
3
MLC 511
4
2
Sender
VIN1 - Versorgungsspannung
n.c.
VIN2 - Versorgungsspannung
RNG - Reichweite
FE- Funktionserde, Schirm
33
