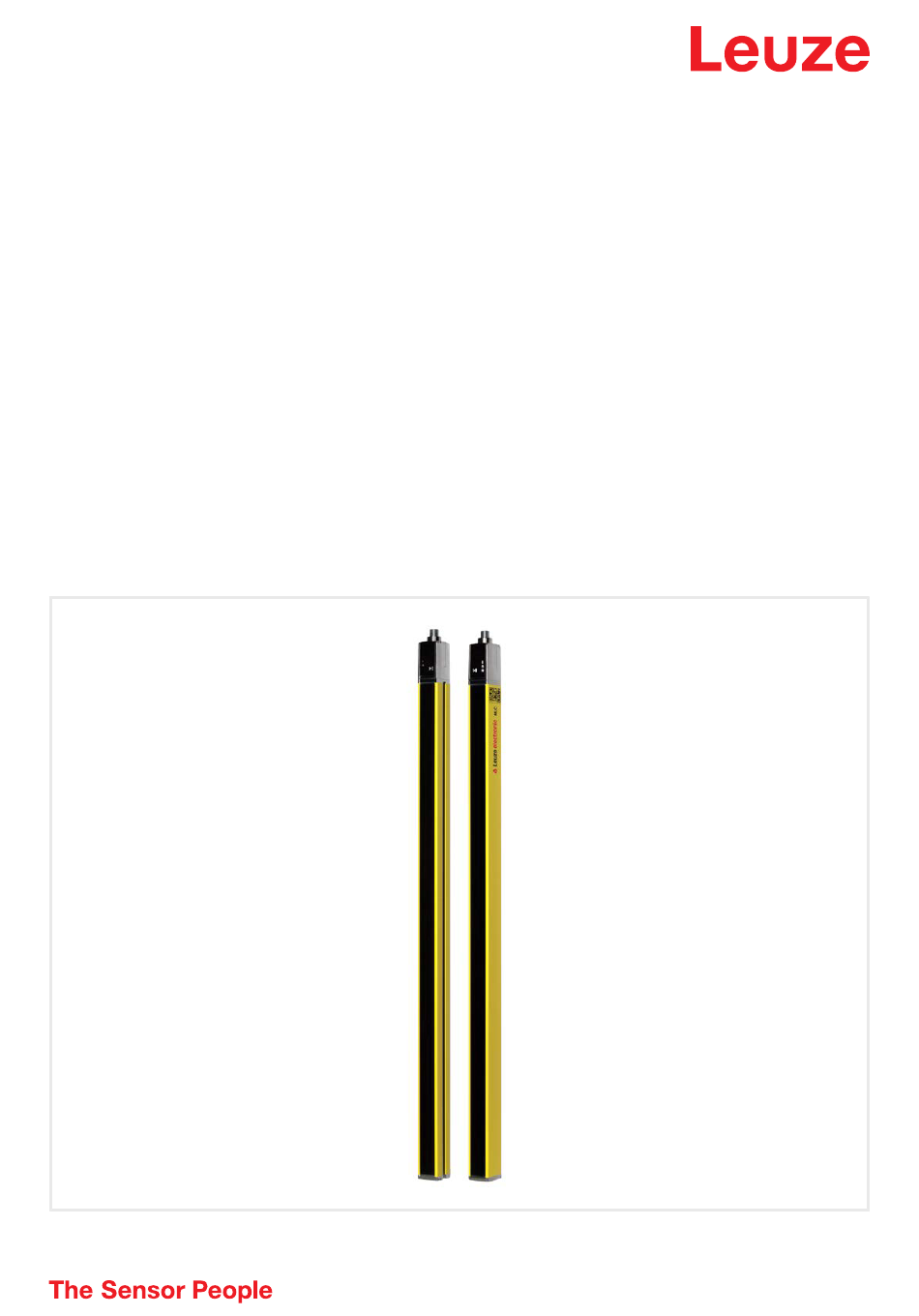

- Seite 1 Original-Betriebsanleitung MLC 511 Sicherheits-Lichtvorhänge Technische Änderungen vorbehalten DE • 2023-11-22 • 700130...
- Seite 2 © 2024 Leuze electronic GmbH + Co. KG In der Braike 1 73277 Owen / Germany Phone: +49 7021 573-0 Fax: +49 7021 573-199 www.leuze.com info@leuze.com Leuze electronic GmbH + Co. KG MLC 511...
-
Seite 3: Inhaltsverzeichnis
Zubehör montieren........................ 30 6.3.1 Umlenkspiegel für mehrseitige Absicherungen .............. 30 6.3.2 Schutzscheiben MLC-PS.................... 31 Elektrischer Anschluss .................. 32 Steckerbelegung Sender und Empfänger ................ 33 7.1.1 Sender MLC 501 ....................... 33 7.1.2 Empfänger MLC 511 ...................... 34 Schaltungsbeispiele ...................... 35 7.2.1 Schaltungsbeispiel MLC 511 ..................... 35 Leuze electronic GmbH + Co. KG MLC 511... - Seite 4 11.2 Betriebsanzeigen der Leuchtdioden .................. 43 Entsorgen ...................... 44 Service und Support................... 45 Technische Daten .................... 46 14.1 Allgemeine Daten........................ 46 14.2 Elektromagnetische Verträglichkeit.................. 48 14.3 Maße, Gewichte, Ansprechzeiten .................. 49 14.4 Maßzeichnungen Zubehör .................... 51 Bestellhinweise und Zubehör ................ 53 EG-Konformitätserklärung................. 57 Leuze electronic GmbH + Co. KG MLC 511...
-
Seite 5: Zu Diesem Dokument
Texte mit diesem Symbol geben Ihnen weiterführende Informationen. Symbol für Handlungsschritte Texte mit diesem Symbol leiten Sie zu Handlungen an. Symbol für Handlungsergebnisse Texte mit diesem Symbol beschreiben das Ergebnis der vorangehenden Handlung. Leuze electronic GmbH + Co. KG MLC 511... -
Seite 6: Checklisten
Sie ersetzen weder die Prüfung der gesamten Maschine oder Anlage vor der ersten Inbetriebnahme noch deren regelmäßige Prüfungen durch Personen mit notwendiger Befähigung (siehe Kapitel 2.2 "Notwendige Befähigungen"). Die Checklisten enthalten Mindestprüfanforderungen. Abhängig von der Applikation kön- nen weitere Prüfungen erforderlich sein. Leuze electronic GmbH + Co. KG MLC 511... -
Seite 7: Sicherheit
Gefahrbereichs und nicht, ob sich Personen im Gefahrbereich befinden. Deshalb ist in diesem Fall eine Anlauf-/Wiederanlaufsperre oder ein geeigneter Hintertretschutz in der Sicherheitskette unerlässlich. • Zulässige maximale Annäherungsgeschwindigkeiten (siehe ISO 13855): • 1,6 m/s bei Zugangssicherungen • 2,0 m/s bei Absicherungen von Gefahrstellen Leuze electronic GmbH + Co. KG MLC 511... -
Seite 8: Vorhersehbare Fehlanwendung
Fachkenntnisse und Erfahrungen, die nach Einweisung durch den Verantwortlichen zur regelmäßigen Prü- fung und zur Reinigung des Sicherheits-Sensors erforderlich sind. Instandhaltung Fachkenntnisse und Erfahrungen in der Montage, der Elektro-Installation und der Bedienung und Wartung des Sicherheits-Sensors entsprechend den oben aufgeführten Anforderungen. Leuze electronic GmbH + Co. KG MLC 511... -
Seite 9: Verantwortung Für Die Sicherheit
• Regelmäßige Prüfung durch eine dazu befähigte Person (siehe Kapitel 2.2 "Notwendige Befähigun- gen") Haftungsausschluss Die Leuze electronic GmbH + Co. KG haftet nicht in folgenden Fällen: • Sicherheits-Sensor wird nicht bestimmungsgemäß verwendet. • Sicherheitshinweise werden nicht eingehalten. • Vernünftigerweise vorhersehbare Fehlanwendungen werden nicht berücksichtigt. -
Seite 10: Gerätebeschreibung
■ ■ ■ Anzeige Automati- ■ ■ ■ scher An- lauf/Wieder- anlauf ■ ■ ■ ■ ■ Verkettung ■ Ausblen- ■ ■ dung Muting ■ ■ ■ Mehrfach ■ ■ ■ Scan Leuze electronic GmbH + Co. KG MLC 511... - Seite 11 Betrieb mindestens einer der beiden Synchronisationsstrahlen frei sein. optisch aktiver Bereich, gelb umhaust Synchronisationsstrahlen Bild 3.1: Sender-Empfänger-System QR-Code Auf dem Sicherheits-Sensor befindet sich ein QR-Code sowie die Angabe der zugehörigen Webadresse. Leuze electronic GmbH + Co. KG MLC 511...
-
Seite 12: Anschlusstechnik
MLC 511 Empfänger Basic 4-polig Anzeigeelemente Die Anzeigeelemente der Sicherheits-Sensoren erleichtern Ihnen die Inbetriebnahme und die Fehleranaly- 3.3.1 Betriebsanzeigen am Sender MLC 501 LED1, grün/rot LED2, grün Bild 3.3: Anzeigen am Sender MLC 501 Leuze electronic GmbH + Co. KG MLC 511... -
Seite 13: Betriebsanzeigen Am Empfänger Mlc 511
Betriebsanzeigen am Empfänger MLC 511 Am Empfänger befinden sich zwei Leuchtdioden zur Anzeige des Betriebszustands: LED1, rot/grün LED2, rot Symbol OSSD Symbol Übertragungskanal C2 Bild 3.4: Anzeigen am Empfänger MLC 511 Tabelle 3.3: Bedeutung der Leuchtdioden am Empfänger Farbe Zustand Beschreibung rot/grün Gerät ausgeschaltet OSSD aus rot langsam blinkend (ca. 1 Hz) -
Seite 14: Funktionen
Ä Verwenden Sie diese Einstellmöglichkeit nicht sicherheitsrelevant. Ä Beachten Sie, dass der Abstand zu spiegelnden Flächen stets so zu wählen ist, das auch bei maximaler Sendeleistung keine Umspiegelung stattfinden kann (siehe Kapitel 6.1.4 "Mindestabstand zu reflektierenden Flächen"). Leuze electronic GmbH + Co. KG MLC 511... -
Seite 15: Applikationen
Sicherheitsabstand (siehe Kapitel 6.1.1 "Berechnung des Sicherheitsab- stands S"). Bild 5.1: Gefahrstellensicherungen schützen beim Eingriff in den Gefahrenbereich, z. B. bei einem Kartonierer oder an Abfüllanlagen Bild 5.2: Gefahrstellensicherungen schützen beim Eingriff in den Gefahrenbereich, z. B. bei einer Pick & Place Roboterapplikation Leuze electronic GmbH + Co. KG MLC 511... -
Seite 16: Zugangssicherung
- entweder als Stand-alone Gerät für die Anwesenheitsüberwachung oder als Hintertretschutz für die Anwesenheitsüberwachung z. B. in Verbindung mit einem vertikal angeordneten Sicherheits-Sensor. Je nach Montagehöhe werden hier Auflösungen mit 40 oder 90 mm verwendet (Linkziel Bestellhinweise und Zubehör). Bild 5.4: Gefahrbereichssicherung an einem Roboter Leuze electronic GmbH + Co. KG MLC 511... -
Seite 17: Montage
Allgemeine Formel zur Berechnung des Sicherheitsabstands S einer optoelektronischen Schutzeinrichtung gemäß ISO 13855 [mm] Sicherheitsabstand [mm/s] Annäherungsgeschwindigkeit Gesamtzeit der Verzögerung, Summe aus (t + t + t Ansprechzeit der Schutzeinrichtung Ansprechzeit des Sicherheits-Schaltgeräts Nachlaufzeit der Maschine [mm] Zuschlag zum Sicherheitsabstand Leuze electronic GmbH + Co. KG MLC 511... -
Seite 18: Berechnung Des Sicherheitsabstands Bei Orthogonal Zur Annäherungsrichtung Wirkenden Schutzfeldern
Der Sicherheits-Lichtvorhang hat eine Ansprechzeit von 22 ms. Ä Berechnen Sie den Sicherheitsabstand S nach der Formel gemäß ISO 13855. [mm/s] 2000 (0,022 + 0,190) [mm] 8 × (20 - 14) [mm] 2000 mm/s × 0,212 s + 48 mm [mm] ist kleiner als 500 mm; deshalb darf die Rechnung nicht mit 1600 mm/s wiederholt werden. Leuze electronic GmbH + Co. KG MLC 511... - Seite 19 Somit ist der Sicherheits-Lichtvorhang mit der Auflösung von 40 mm für diese Applikation geeignet. HINWEIS Bei der Berechnung mit K = 2000 mm/s ergibt sich ein Sicherheitsabstand S von 736 mm. Da- her ist die Annahme der Annäherungsgeschwindigkeit K = 1600 mm/s zulässig. Leuze electronic GmbH + Co. KG MLC 511...
- Seite 20 Höhe b der Schutzfeld-Oberkante der berührungslos wirkenden Schutzeinrichtung der Ge- 1000 1100 1200 1300 1400 1600 1800 2000 2200 2400 2600 fahrstel- le [mm] Zusätzlicher Abstand C zum Gefährdungsbereich [mm] 2600 2500 2400 2200 Leuze electronic GmbH + Co. KG MLC 511...
- Seite 21 Ä Berechnen Sie nun den Sicherheitsabstand S nach der allgemeinen Formel gemäß ISO 13855 (siehe Kapitel 6.1.1 "Berechnung des Sicherheitsabstands S"). ð Der jeweils größere der beiden Werte S bzw. S ist zu verwenden. Leuze electronic GmbH + Co. KG MLC 511...
- Seite 22 1600 mm/s × 0,182 s + 700 mm [mm] HINWEIS Je nach Maschinenkonstruktion ist ein Hintertretschutz, z. B. mit Hilfe eines zweiten horizontal angeordneten Sicherheits-Lichtvorhangs, erforderlich. Besser ist meist die Wahl eines längeren Sicherheits-Lichtvorhangs, der den Zuschlag C zu 0 macht. Leuze electronic GmbH + Co. KG MLC 511...
-
Seite 23: Berechnung Des Sicherheitsabstands S Bei Annäherung Parallel Zum Schutzfeld
14 ms. Ä Berechnen Sie erneut den Sicherheitsabstand S nach der Formel gemäß ISO 13855. [mm/s 1600 (0,140 + 0,014 + 0,010) [mm] 1200 [mm] 1600 mm/s × 0,164 s + 1200 mm [mm] 1463 Jetzt ist ein geeigneter Sicherheits-Sensor gefunden; seine Schutzfeldhöhe beträgt 1500 mm. Leuze electronic GmbH + Co. KG MLC 511... -
Seite 24: Mindestabstand Zu Reflektierenden Flächen
Schutzfeldbreite [m] Bild 6.3: Mindestabstand zu reflektierenden Flächen in Abhängigkeit von der Schutzfeldbreite Tabelle 6.2: Formel zur Berechnung des Mindestabstands zu reflektierenden Flächen Abstand (b) Sender-Empfänger Berechnung des Mindestabstands (a) zu reflektierenden Flächen b ≤ 3 m a [mm] = 131 b > 3 m a [mm] = tan(2,5°) × 1000 × b [m] = 43,66 × b [m] Leuze electronic GmbH + Co. KG MLC 511... -
Seite 25: Vermeidung Gegenseitiger Beeinflussung Benachbarter Geräte
Ä Montieren Sie benachbarte Geräte mit einer Abschirmung dazwischen oder sehen Sie eine Trennwand vor, um eine gegenseitige Beeinflussung zu verhindern. Ä Montieren Sie benachbarte Geräte gegenläufig, um eine gegenseitige Beeinflussung zu verhindern. Empfänger 1 Sender 1 Sender 2 Empfänger 2 Bild 6.5: Gegenläufige Montage Leuze electronic GmbH + Co. KG MLC 511... -
Seite 26: Sicherheits-Sensor Montieren
Ist vom Anbauort der Rücksetz-Taste der Gefahrbereich komplett einsehbar? Kann Umspiegeln aufgrund des Anbauorts ausgeschlossen werden? HINWEIS Wenn Sie einen der Punkte der o. a. Checkliste mit nein beantworten, muss die Montagestelle geändert werden. Leuze electronic GmbH + Co. KG MLC 511... -
Seite 27: Definition Von Bewegungsrichtungen
Damit kann der Sicherheits-Sensor einfach über vier M6-Schrauben an der abzusichernden Ma- schine oder Anlage befestigt werden. Das Verschieben in Nutrichtung zur Einstellung der Höhe ist möglich, Drehen, Kippen und Nicken hingegen nicht. Bild 6.7: Montage über Nutensteine BT-NC60 Leuze electronic GmbH + Co. KG MLC 511... -
Seite 28: Befestigung Über Drehhalterung Bt-2Hf
Für erhöhte mechanische Belastungen sind die Halterungen auch in schwingungsgedämpfter Version er- hältlich (BT-2HF-S) (siehe Kapitel 15 "Bestellhinweise und Zubehör"). Bild 6.8: Montage über Drehhalterung BT-2HF 6.2.5 Befestigung über schwenkbare Halter BT-2SB10 Bild 6.9: Montage über schwenkbare Halter BT-2SB10 Leuze electronic GmbH + Co. KG MLC 511... -
Seite 29: Einseitige Befestigung Am Maschinentisch
Ä Sorgen Sie dafür, dass Umspiegelungen am Maschinentisch sicher vermieden werden. Ä Prüfen Sie nach der Montage und danach täglich das Detektionsvermögen des Sicherheits- Sensors im gesamten Schutzfeld mit Hilfe eines Prüfstabs (siehe Kapitel 9.3.1 "Checkliste – Regelmäßig durch Bediener"). Leuze electronic GmbH + Co. KG MLC 511... -
Seite 30: Zubehör Montieren
Ä Beachten Sie, dass der Abstand zwischen dem Sender und dem ersten Umlenkspiegel nicht größer als 3 m sein darf. Sender Empfänger Umlenkspiegel UM60 Bild 6.11: Anordnung mit Umlenkspiegel zur 2-seitigen Absicherung einer Gefahrstelle Leuze electronic GmbH + Co. KG MLC 511... -
Seite 31: Schutzscheiben Mlc-Ps
Verwendung von Schutzscheiben auf Sender und Empfänger um 10 %. Es sind Halterungssets mit 2 und 3 Klemmhalterungen verfügbar. HINWEIS Ab einer Baulänge von 1200 mm werden 3 Klemmhalterungen empfohlen. Bild 6.13: Schutzscheibe MLC-PS fixiert mit Klemmhalterung MLC-2PSF Leuze electronic GmbH + Co. KG MLC 511... -
Seite 32: Elektrischer Anschluss
Kabelkanälen. Ä Verlegen Sie die Leitungen so, dass sie gegen äußere Beschädigungen geschützt sind. Ä Weitere Informationen: siehe EN ISO 13849-2, Tabelle D.4. HINWEIS Geräteanschluss! Ä Verwenden Sie geschirmte Leitungen für den Geräteanschluss. Leuze electronic GmbH + Co. KG MLC 511... -
Seite 33: Steckerbelegung Sender Und Empfänger
Die Polarität der Versorgungsspannung wählt den Übertragungskanal der Senders: • VIN1 = +24 V, VIN2 = 0 V: Übertragungskanal C1 • VIN1 = 0 V, VIN2 = +24 V: Übertragungskanal C2 Die Beschaltung von Pin 4 legt die Sendeleistung und damit die Reichweite fest: • Pin 4 = +24 V: Standard-Reichweite • Pin 4 = 0 V oder offen: Reduzierte Reichweite Leuze electronic GmbH + Co. KG MLC 511... -
Seite 34: Empfänger Mlc 511
Übertragungskanal C1, reduzierte Reichweite Übertragungskanal C1, Standard-Reichweite Übertragungskanal C2, reduzierte Reichweite Übertragungskanal C2, Standard-Reichweite Bild 7.2: Anschlussbeispiele Sender 7.1.2 Empfänger MLC 511 Empfänger MLC 511 sind mit einem 4-poligen M12-Rundsteckverbinder ausgestattet. MLCx11R Bild 7.3: Steckerbelegung und Anschlussbild Empfänger Leuze electronic GmbH + Co. KG MLC 511... -
Seite 35: Schaltungsbeispiele
• VIN1 = +24 V, VIN2 = 0 V: Übertragungskanal C1 • VIN1 = 0 V, VIN2 = +24 V: Übertragungskanal C2 Schaltungsbeispiele 7.2.1 Schaltungsbeispiel MLC 511 +24V +24V MLCx01T MLCx11R MSI-SR4B Bild 7.4: Schaltungsbeispiel mit nachgeschaltetem Sicherheits-Schaltgerät MSI-SR4B Leuze electronic GmbH + Co. KG MLC 511... -
Seite 36: In Betrieb Nehmen
Die Ausrichtung kann bei freiem Schutzfeld durch Beobachten der Leuchtdioden vorgenommen werden (siehe Kapitel 3.3 "Anzeigeelemente"). Ä Lösen Sie die Schrauben der Halterungen bzw. der Gerätesäulen. HINWEIS Lockern Sie die Schrauben nur soweit, dass die Geräte gerade noch bewegt werden können. Leuze electronic GmbH + Co. KG MLC 511... -
Seite 37: Ausrichten Von Umlenkspiegeln Mit Der Laserausrichthilfe
Empfänger. Der Laserstrahl muss bei korrekt ausgerichtetem Empfänger nun in bei- den Fällen auf den Sender treffen. Ä Entfernen Sie die Laserausrichthilfe vom Sicherheits-Sensor. ð Das Schutzfeld ist frei. LED1 am Empfänger leuchtet dauerhaft grün. Die OSSD schalten ein. Leuze electronic GmbH + Co. KG MLC 511... -
Seite 38: Prüfen
Checkliste für Integrator – Vor der ersten Inbetriebnahme und nach Modifikationen Prüfen Sie: nein nicht an- wendbar Wird der Sicherheits-Sensor gemäß den einzuhaltenden spezifischen Umgebungsbedingungen betrieben (siehe Kapitel 14 "Technische Da- ten")? Leuze electronic GmbH + Co. KG MLC 511... - Seite 39 Schutzfeldumschaltung) nicht auf einfache Weise manipulierbar? Sind Einstellungen, die zu einem unsicheren Zustand führen können nur mittels Schlüssel, Passwort oder Werkzeug möglich? Bestehen Anzeichen, die Manipulationsanreize darstellen? Wurden die Bediener vor Aufnahme der Tätigkeit unterwiesen? Leuze electronic GmbH + Co. KG MLC 511...
-
Seite 40: Regelmäßig Durch Befähigte Personen
Ä Stellen Sie sicher, dass sich keine Personen im Gefahrbereich befinden. Ä Lassen Sie Bediener vor Aufnahme der Tätigkeit unterweisen und stellen Sie geeignete Testkörper sowie eine geeignete Prüfanweisung zur Verfügung. Leuze electronic GmbH + Co. KG MLC 511... -
Seite 41: Checkliste - Regelmäßig Durch Bediener
Schutzfeld mit dem Testkörper unterbrochen – werden dabei die offensichtlichen gefahr- bringenden Maschinenteile ohne offenkundige Verzögerung still gesetzt? Schutzeinrichtung mit Anwesenheitserkennung: Das Schutzfeld wird mit dem Testkörper unterbrochen – ist hierbei der Betrieb offensichtlicher gefahrbringender Maschinenteile verhindert? Leuze electronic GmbH + Co. KG MLC 511... -
Seite 42: Pflegen
• Anlage ist sicher stillgesetzt und gegen Wiedereinschalten gesichert. Ä Reinigen Sie den Sicherheits-Sensor, je nach Verschmutzungsgrad, regelmäßig. HINWEIS Elektrostatische Aufladung der Frontscheiben verhindern! Ä Verwenden Sie zur Reinigung der Frontscheiben von Sender und Empfänger ausschließlich feuchte Tücher. Leuze electronic GmbH + Co. KG MLC 511... -
Seite 43: Fehler Beheben
Ä Schalten Sie die Maschine ab und lassen Sie sie ausgeschaltet. Ä Analysieren Sie die Fehlerursache anhand nachfolgender Tabellen und beheben Sie den Fehler. Ä Falls Sie den Fehler nicht beheben können, kontaktieren Sie die zuständige Leuze electronic Niederlassung oder den Leuze electronic Kundendienst (Service und Support). 11.2 Betriebsanzeigen der Leuchtdioden Tabelle 11.1: LED-Anzeigen Sender - Ursachen und Maßnahmen... -
Seite 44: Entsorgen
Entsorgen Entsorgen Ä Beachten Sie bei der Entsorgung die national gültigen Bestimmungen für elektronische Bauteile. Leuze electronic GmbH + Co. KG MLC 511... -
Seite 45: Service Und Support
• Seriennummer bzw. Chargennummer • Grund für die Supportanfrage mit Beschreibung Bitte melden Sie die betroffene Ware an. Die Rücksendung kann auf unserer Website www.leuze.com un- ter Kontakt & Support > Reparaturservice & Rücksendung einfach angemeldet werden. Für einen einfachen und schnellen Durchlauf senden wir Ihnen einen Rücksendeauftrag mit der Rücksen- deadresse digital zu. -
Seite 46: Technische Daten
Der Temperaturbereich kann abweichen, maßgeb- lich ist das jeweilige Typenschild. Umgebungstemperatur, Lagerung -25 … 70 °C Relative Luftfeuchtigkeit (nicht kondensierend) 0 … 95 % Schwingfestigkeit 50 m/s Beschleunigung, 10 - 55 Hz nach IEC 60068-2-6; 0,35 mm Amplitude Schockfestigkeit 100 m/s Beschleunigung, 16 ms nach IEC 60068-2-6 Profilquerschnitt 29 mm x 35,4 mm Leuze electronic GmbH + Co. KG MLC 511... - Seite 47 Die sicherheitsbezogenen Transistorausgänge übernehmen die Funkenlöschung. Bei Transisto- rausgängen ist es deshalb weder erforderlich noch zulässig, die von Schütz- oder Ventilherstel- lern empfohlenen Funkenlöschglieder (RC-Glieder, Varistoren oder Freilaufdioden) zu verwen- den, da diese die Abfallzeiten induktiver Schaltelemente wesentlich verlängern. Leuze electronic GmbH + Co. KG MLC 511...
-
Seite 48: Elektromagnetische Verträglichkeit
• Klasse A: Industrieanlagen, in denen das 230 V Versorgungsnetz durch einen separaten Trafo (aus Mittelspannung) bereitgestellt wird. • Klasse B: Gewerbe-, Industriestandorte und Wohnbereiche, die durch das öffentliche 230 V Netz (Nie- derspannungsnetz) versorgt werden bzw. dort angeschlossen sind. Leuze electronic GmbH + Co. KG MLC 511... -
Seite 49: Maße, Gewichte, Ansprechzeiten
Nominale Schutzfeldhöhe, entspricht der Länge des gelben Gehäuseteils (siehe nachfolgende Tabellen) [mm] Gesamthöhe [mm] Zusätzliches Maß zur Berechnung der effektiv wirksamen Schutzfeldhöhe (siehe nachfolgende Tabellen) [mm] Wert zur Berechnung der effektiv wirksamen Schutzfeldhöhe (siehe nachfolgende Tabellen) Leuze electronic GmbH + Co. KG MLC 511... - Seite 50 MLC…-1350 1350 1416 1,50 MLC…-1500 1500 1566 1,65 MLC…-1650 1650 1716 1,80 MLC…-1800 1800 1866 1,95 Tabelle 14.8: Zusätzliche Maße zur Berechnung der effektiv wirksamen Schutzfeldhöhe R = Auflösung 14 mm 6 mm 6 mm 30 mm 19 mm 9 mm Leuze electronic GmbH + Co. KG MLC 511...
-
Seite 51: Maßzeichnungen Zubehör
Technische Daten 14.4 Maßzeichnungen Zubehör Bild 14.2: Winkelhalterung BT-L 12.1 10.8 Bild 14.3: Parallelhalterung BT-Z Ø 6,2 Ø 6,2 Ø Ø Ø Ø Bild 14.4: Drehhalterung BT-2HF Leuze electronic GmbH + Co. KG MLC 511... - Seite 52 Technische Daten Bild 14.5: Klemmhalterung BT-P40 zur Befestigung in UDC-Gerätesäulen 20,5 Ø 5,3 (2x) Ø 5,3 (2x) Bild 14.6: Schwenkhalterung BT-2SB10 Leuze electronic GmbH + Co. KG MLC 511...
-
Seite 53: Bestellhinweise Und Zubehör
150 … 3000: von 150 mm bis 3000 mm Host/Guest (optional): H: Host MG: Middle Guest G: Guest Schnittstelle (optional): /A: AS-i Option: EX2: Explosionsschutz (Zonen 2 + 22) /V: high Vibration-proof SPG: Smart Process Gating Leuze electronic GmbH + Co. KG MLC 511... - Seite 54 68004112 68004312 1350 68004113 68004313 1500 68004115 68004315 1650 68004116 68004316 1800 68004118 68004318 Tabelle 15.4: Artikel-Nummern Empfänger MLC 511 in Abhängigkeit von Auflösung und Schutzfeldhöhe Schutzfeld- höhe hhhh 14 mm 30 mm 30 mm [mm] MLC511R14-hhhh MLC511R30-hhhh MLC511R30-hhhh.1 68005103 68005303 68025303 68005104 68005304...
- Seite 55 Bestellhinweise und Zubehör Tabelle 15.5: Zubehör Art.-Nr. Artikel Beschreibung Anschlussleitungen für Sender MLC 501 und Empfänger MLC 511, geschirmt 50130726 KD S-M12-4A-P1-050 Anschlussleitung, 4-polig, Länge 5 m 50130727 KD S-M12-4A-P1-100 Anschlussleitung, 4-polig, Länge 10 m 50132434 KD S-M12-4A-P1-250 Anschlussleitung, 4-polig, Länge 25 m Verbindungsleitungen für Sender MLC 501 und Empfänger MLC 511, geschirmt...
- Seite 56 Befestigungsteil für MLC Schutzscheibe, 2 Stück 429039 MLC-3PSF Befestigungsteil für MLC Schutzscheibe, 3 Stück Laserausrichthilfen 560020 LA-78U Externe Laserausrichthilfe 520004 LA-78UDC Externe Laserausrichthilfe für Fixierung in Geräte- säule 520101 AC-ALM-M Ausrichthilfe Prüfstäbe 349945 AC-TR14/30 Prüfstab 14/30 mm Leuze electronic GmbH + Co. KG MLC 511...
-
Seite 57: Eg-Konformitätserklärung
Die Sicherheits-Lichtvorhänge der Baureihe MLC wurden unter Beachtung geltender europäischer Normen und Richtlinien entwickelt und gefertigt. HINWEIS Sie können die EU-Konformitätserklärung von der Leuze Website downloaden. Ä Rufen Sie die Leuze Website auf: www.leuze.com Ä Geben Sie als Suchbegriff die Typenbezeichnung oder die Artikelnummer des Gerätes ein.
