Montage
6.3
Zubehör montieren
6.3.1
Umlenkspiegel für mehrseitige Absicherungen
Für mehrseitige Absicherungen ist es wirtschaftlich, das Schutzfeld mit einem oder zwei Umlenkspiegeln
umzulenken. Dazu bietet Leuze electronic:
• Umlenkspiegel UM60 zur Befestigung an der Maschine in verschiedenen Längen (siehe Kapitel 15 "Be-
stellhinweise und Zubehör")
• geeignete Drehhalterungen BT-2UM60
• Umlenkspiegel-Säulen UMC-1000-S2 ... UMC-1900-S2 mit federgedämpftem Fuß zur freistehenden
Bodenmontage
Pro Umlenkung reduziert sich die Reichweite um ca. 10 %. Zur Ausrichtung von Sender und Empfänger
wird eine Laserausrichthilfe mit Rotlichtlaser empfohlen (siehe Kapitel 8.3 "Ausrichten von Umlenkspiegeln
mit der Laserausrichthilfe").
Ä Beachten Sie, dass der Abstand zwischen dem Sender und dem ersten Umlenkspiegel nicht größer als
3 m sein darf.
1
1
Sender
2
Empfänger
3
Umlenkspiegel UM60

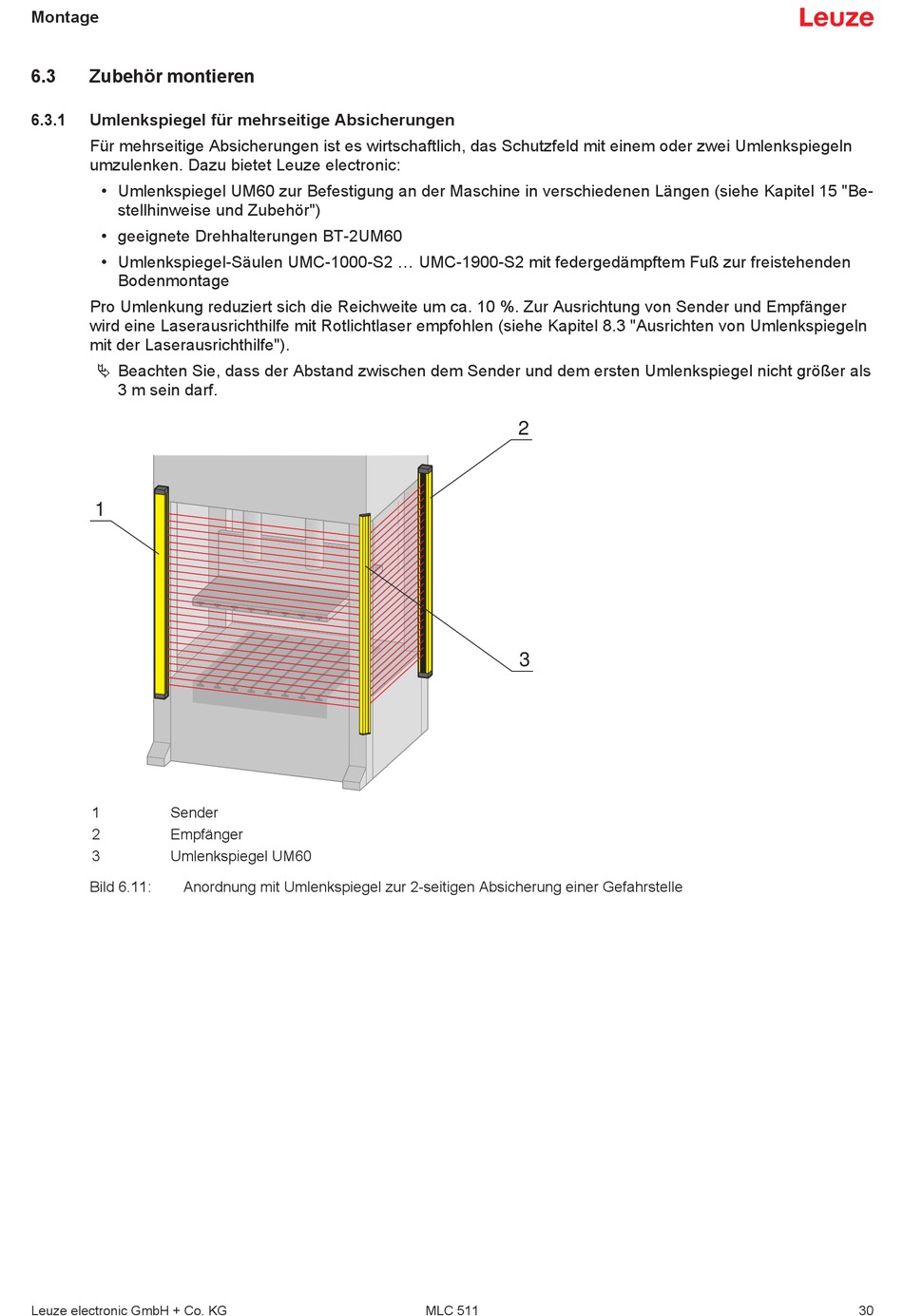

Bild 6.11:
Anordnung mit Umlenkspiegel zur 2-seitigen Absicherung einer Gefahrstelle
Leuze electronic GmbH + Co. KG
2
3
MLC 511
