Montage
6.2.2
Definition von Bewegungsrichtungen
Nachfolgend werden die folgenden Begriffe für Ausricht-Bewegungen des Sicherheits-Sensors um eine
seiner Achsen verwendet:
a)
a
Verschieben: Bewegung entlang der Längsachse
b
Drehen: Bewegung um die Längsachse
c
Kippen: Drehbewegung seitlich quer zur Frontscheibe
d
Nicken: Drehbewegung seitlich in Richtung Frontscheibe

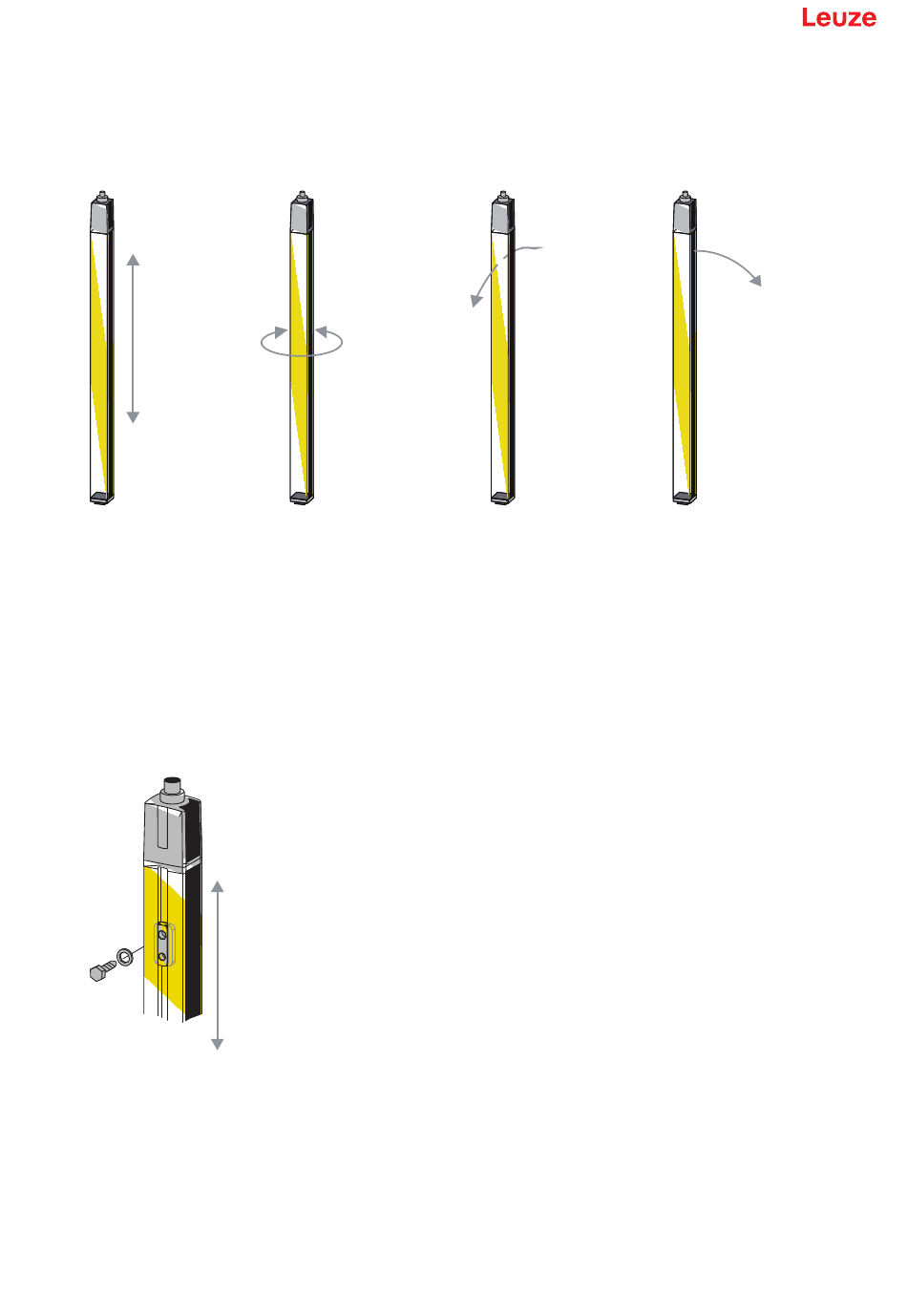

Bild 6.6:
Bewegungsrichtungen beim Ausrichten des Sicherheits-Sensors
6.2.3
Befestigung über Nutensteine BT-NC60
Standardmäßig werden Sender und Empfänger mit je 2 Nutensteinen BT-NC60 in der seitlichen Nut aus-
geliefert. Damit kann der Sicherheits-Sensor einfach über vier M6-Schrauben an der abzusichernden Ma-
schine oder Anlage befestigt werden. Das Verschieben in Nutrichtung zur Einstellung der Höhe ist möglich,
Drehen, Kippen und Nicken hingegen nicht.
Bild 6.7:
Montage über Nutensteine BT-NC60
Leuze electronic GmbH + Co. KG
b)
MLC 511
c)
d)
27
