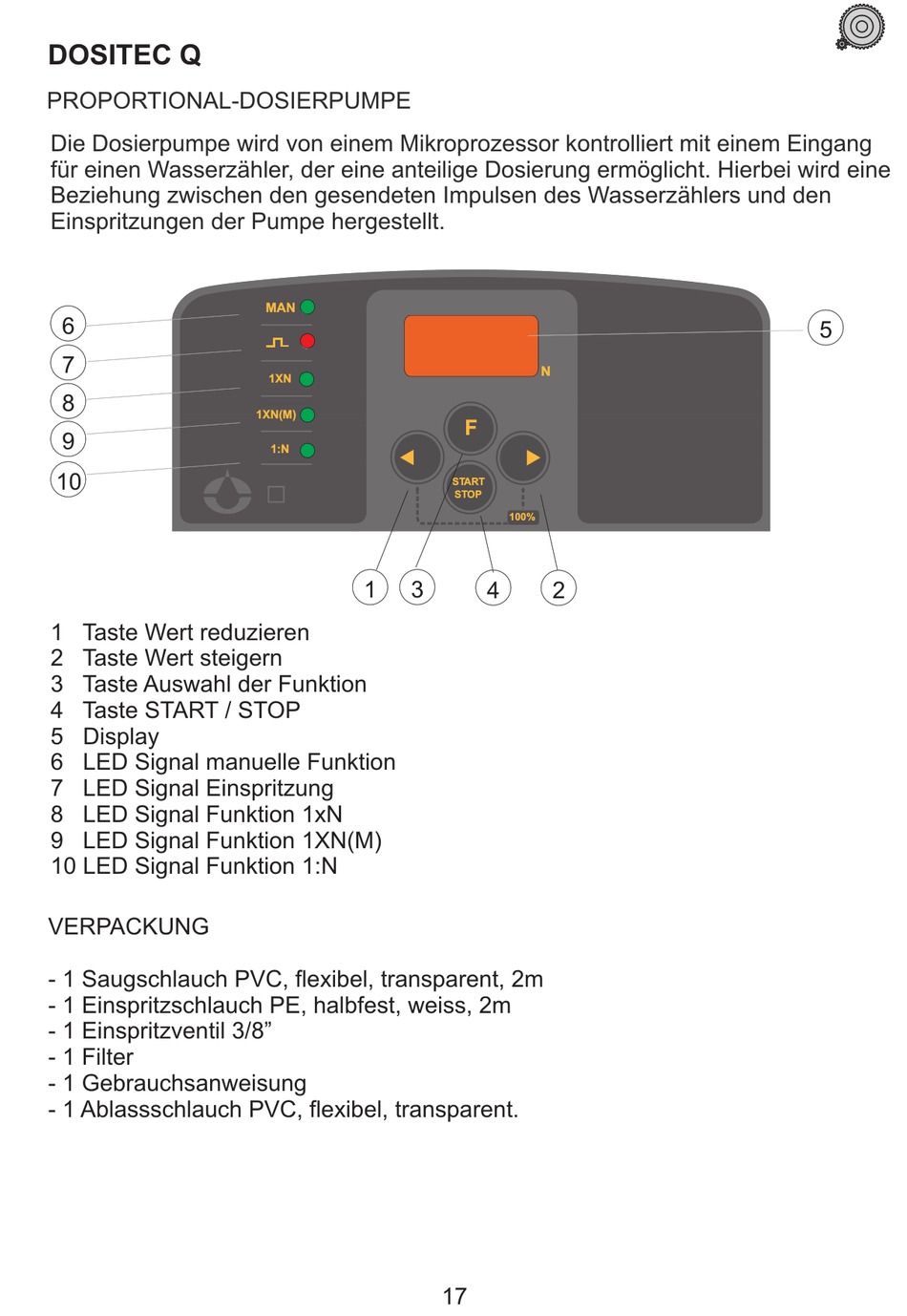

DOSITEC Q
PROPORTIONAL-DOSIERPUMPE
Die Dosierpumpe wird von einem Mikroprozessor kontrolliert mit einem Eingang
für einen Wasserzähler, der eine anteilige Dosierung ermöglicht. Hierbei wird eine
Beziehung zwischen den gesendeten Impulsen des Wasserzählers und den
Einspritzungen der Pumpe hergestellt.
6
7
8
9
10
1 Taste Wert reduzieren
2 Taste Wert steigern
3 Taste Auswahl der Funktion
4 Taste START / STOP
5 Display
6 LED Signal manuelle Funktion
7 LED Signal Einspritzung
8 LED Signal Funktion 1xN
9 LED Signal Funktion 1XN(M)
10 LED Signal Funktion 1:N
VERPACKUNG
- 1 Saugschlauch PVC, flexibel, transparent, 2m
- 1 Einspritzschlauch PE, halbfest, weiss, 2m
- 1 Einspritzventil 3/8"
- 1 Filter
- 1 Gebrauchsanweisung
- 1 Ablassschlauch PVC, flexibel, transparent.
MAN
1XN
1XN(M)
1:N
Q
1
3
N
N
F
F
START
STOP
100%
4
2
17
5
