PCE -LFG 5 Bedienungsanleitung
Digitales kraftmessgerät
Inhaltsverzeichnis
Verwandte Anleitungen für PCE PCE-LFG 5
Inhaltszusammenfassung für PCE PCE-LFG 5
- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Digitales Kraftmessgerät PCE-DFG / PCE-LFG Version 1.1 18.07.2014...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhalt Sicherheit ....................................3 Warnhinweise ............................3 Allgemeine Spezifikationen ..............................4 Übersicht ............................4 LCD-Anzeige ..........................4 Grundfunktionen ..........................5 Erweiterte Menüoptionen ................................. 5 Menüstruktur ..........................5 Test-Setup ............................6 3.2.1 Einheit ............................. 6 3.2.2 Gruppe ............................ 7 3.2.3 Toleranz .......................... -
Seite 3: Sicherheit
Das Gerät sollte nur mit einem feuchten Tuch gereinigt werden. Keine Scheuermittel oder lösemittelhaltige Reinigungsmittel verwenden Das Gerät darf nur mit dem von PCE Deutschland angebotenen Zubehör oder gleichwertigem Ersatz verwendet werden. Vor jedem Einsatz dieses Messgerätes, bitte das Gehäuse auf sichtbare Beschädigungen überprüfen. -
Seite 4: Allgemeine Spezifikationen

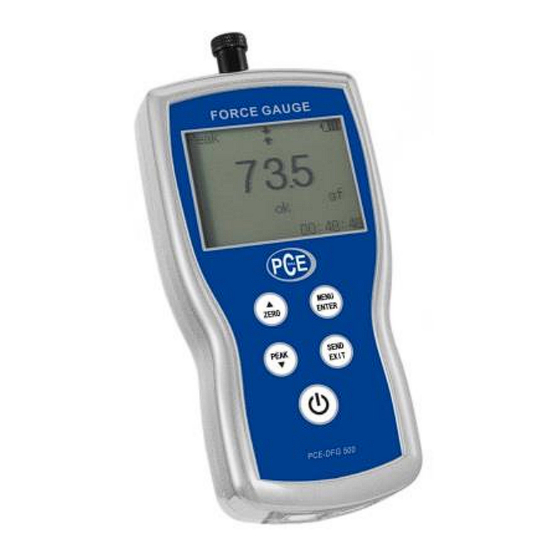

BETRIEBSANLEITUNG www.warensortiment.de Allgemeine Spezifikationen Übersicht Kraftaufnehmer: Misst die Zug- und Druckkraft Display mit 160 x 128 Punkten: (s. Abschnitt: LCD-Anzeige) Kapazitive Berührungstasten: (s. Abschnitt Tastenfunktionen) Modellzeichnung USB-Schnittstelle: Anschluss Zum Aufladen des internen Ni-MH-Akkus oder zum Anschließen an einen LCD-Anzeige Abb. 1-2 1. -
Seite 5: Grundfunktionen
Im Menümodus: Eine Option nach unten oder Reduktion des einzustellenden Wertes Erweiterte Menüoptionen Menüstruktur Das Kraftmessgerät PCE-DFG / PCE-LFG hat eine Multi-Level Menü Oberfläche (Abb. 2-1). Die Systemeinstellungen können durch einfache Bedienung bedient werden. Im Messmodus kann „ “ berührt werden, um in das Menü zu gelangen (Figur 2-1, Figur 2-2). -
Seite 6: Test-Setup
BETRIEBSANLEITUNG www.warensortiment.de Figur 2-1 Figur 2-2 Test-Setup Dieser Menüpunkt besteht aus sieben wählbaren Unterpunkten: „Einheit“, „Gruppe“, „Toleranz“, „Test- Modus“, „Peak Zeit“, „Umrechnung“, „Alarm“ (Figur 2-3, Figur 2-44) Figur 2-3 Figur 2-4 3.2.1 Einheit Die Messeinheit kann in diesem Menüpunkt ausgewählt werden. Die verschiedenen Ausführungen des Gerätes können verschiedene Optionen haben. -
Seite 7: Gruppe
BETRIEBSANLEITUNG www.warensortiment.de 3.2.2 Gruppe Wenn eine bestimmte Anzahl an Messwerten benötigt ist, können die einzelnen Messung codiert werden. Der Bereich geht von 01-99. Wenn es auf „00“ eingestellt wird, ist der Code automatisch „01“. Berühren Sie „ “ um den Wert einzustellen. -
Seite 8: Peak Zeit
BETRIEBSANLEITUNG www.warensortiment.de 3.2.5 Peak Zeit In diesem Menüpunkt kann die Zeit für die Peak Zeit eingestellt werden. Dabei besteht die Möglichkeit die Zeit in einem Bereich von 1-99 Sekunden einzustellen. Stellen Sie die Zeit mit Hilfe der Taste so ein, wie bereits oben beschrieben und bestätigen Sie Ihre Eingabe oder brechen Sie die Eingabe wie oben beschrieben ab. -
Seite 9: Drucker Setup
BETRIEBSANLEITUNG www.warensortiment.de Drucker Setup Das Menü zum Drucken enthält drei wählbare Menüpunkte: „Letzten drucken“, „Auswahl drucken“ und „Alles drucken“ (Figur 2-12). Die gespeicherten Daten können an den Drucker übertragen werden. Ein kompletter Test wird in Figur 2-13 gezeigt. Figur 2-13 Figur 2-12 3.3.1 Letzten drucken Die zuletzt abgelegten Messdaten können hier gedruckt werden. -
Seite 10: Speicherart
BETRIEBSANLEITUNG www.warensortiment.de Speicherart In diesem Menüpunkt kann der Verwender den Modus der Datenspeicherung auswählen. Außerdem besteht die Möglichkeit die Daten einzusehen, sie zu löschen oder zu drucken. (Figur 2-17, Figur 2-18) Figur 2-17 Figur 2-18 3.4.1 Speicher Modus Es gibt zwei Speichermodi, die hier ausgewählt werden können: „Single“ und „Serie“. Unter der Option „Speicher Modus“... -
Seite 11: Blättern Z Bis A
BETRIEBSANLEITUNG www.warensortiment.de 3.4.3 Blättern Z bis A Die letzten Daten werden zuerst angezeigt. Sonst gelten die gleichen Funktionen wie bei 2.4.2 Blättern A bis Z. 3.4.4 Blättern Auswahl In diesem Menüpunkt kann der Verwender durch Einsehen der Daten eine Auswahl treffen. Der Bereich der durchsucht werden soll, muss hier eingestellt werden (Figur 2-22). -
Seite 12: Display Modus
BETRIEBSANLEITUNG www.warensortiment.de 3.5.1 Display Modus In diesem Menüpunkt erfolgt die Einstellung vom Display-Modus. Dabei kann zwischen drei verschiedenen Einstellungen wählen: Automatik, Normal, Gedreht. Zur Auswahl vom entsprechenden Modus wählen Sie ihn mit den entsprechenden Tasten aus und bestätigen Sie Ihre Auswahl (Figur 2-27). -
Seite 13: Kontrast
BETRIEBSANLEITUNG www.warensortiment.de 3.5.6 Kontrast Aufgrund der Verwendung des Kraftmessgerätes bei verschiedenen Temperaturen und bei verschiedenen Lichtverhältnissen, ist es nötig die LCD-Anzeige entsprechend einzustellen, um das Beobachten und Ablesen der Messwerte zu vereinfachen. Stellen Sie den Kontrast mit den entsprechenden Tasten ein und bestätigen Sie Ihre Auswahl. 3.5.7 Password Das Passwort für das System kann in diesem Menüpunkt angepasst werden. -
Seite 14: Kalibrierung
BETRIEBSANLEITUNG www.warensortiment.de Kalibrierung Falls nötig, kann der Verwender das Gerät selbst kalibrieren. Es besteht die Möglichkeit verschiedene Formen der Kalibrierung vorzunehmen. Danach muss erst, wie auch beim Zurücksetzen des Gerätes, das Passwort eingegeben werden. Daraufhin erscheint die Frage, ob eine Kalibrierung wirklich durchgeführt werden soll. -
Seite 15: Aufladung
Aufladung Das Kraftmessgerät der PCE-DFG / PCE-LFG-Serie wird mit einem Set aus drei wieder aufladbaren Nickel-Metallhydrid-Batterien AAA ausgeliefert. Diese sind auch direkt aufgeladen, damit ein sofortiges Arbeiten ermöglicht wird. Wenn ein Symbol für eine schwache Batterie auf dem Display erscheint und blinkt, muss der Verwender das Gerät aufladen. -
Seite 16: Usb
BETRIEBSANLEITUNG www.warensortiment.de Das Kraftmessgerät der Serie PCE-DFG / PCE-LFG verwendet das USB2.0-Standardprotokoll und die standardisierte USB-Schnittstelle (Figur 4-1). Die USB-Schnittstelle kann mit einem Ladegerät verbunden werden, um den Akku zu laden. Außerdem besteht die Möglichkeit, es mit einem Computer zu verbinden, um die Messdaten auf diesen zu übertragen. -
Seite 17: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Spezifikationen Genauigkeit ± 0.2% F.S., ± 1 LSD Wählbare Einheiten mN, N, gf, kgf, ozf, and lbf.(wählbar) Display 160x128 Punkte Matrix, LCD mit LED Hintergrundbeleuchtung 150% von F.S. (LCD blinkt und sendet Signalton bei 110% von Überlastung F.S.) Messmethode Peak, Auto-Peak oder Track-Modus Datensammlungsrate... -
Seite 18: Abmessungen
BETRIEBSANLEITUNG www.warensortiment.de Abmessungen... - Seite 19 BETRIEBSANLEITUNG www.warensortiment.de Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete.htm Eine Übersicht unserer Waagen finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete/waagen.htm WEEE-Reg.-Nr.DE69278128...
