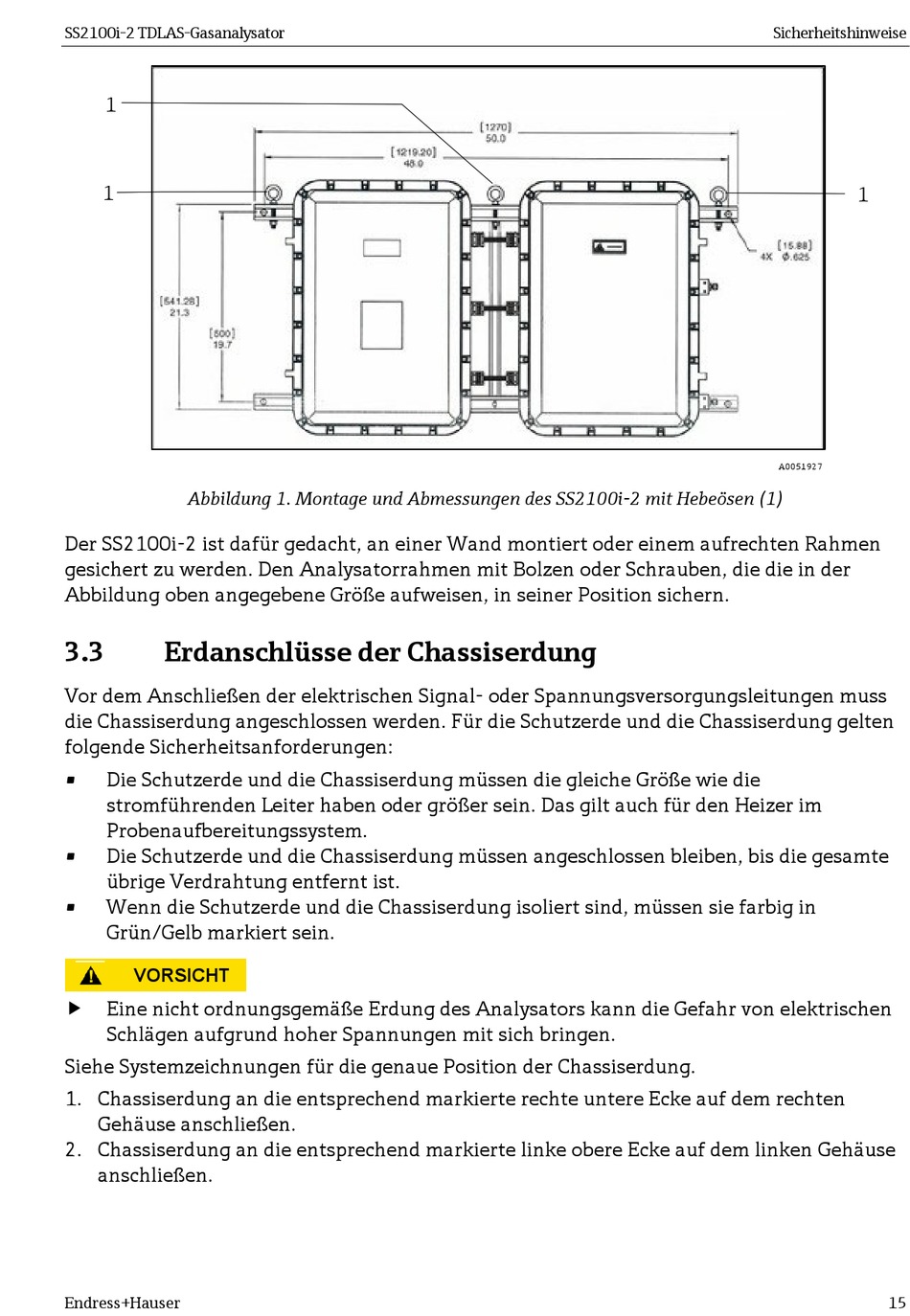

Abbildung 1. Montage und Abmessungen des SS2100i-2 mit Hebeösen (1)
Der SS2100i-2 ist dafür gedacht, an einer Wand montiert oder einem aufrechten Rahmen
gesichert zu werden. Den Analysatorrahmen mit Bolzen oder Schrauben, die die in der
Abbildung oben angegebene Größe aufweisen, in seiner Position sichern.
3.3 Erdanschlüsse der Chassiserdung
Vor dem Anschließen der elektrischen Signal- oder Spannungsversorgungsleitungen muss
die Chassiserdung angeschlossen werden. Für die Schutzerde und die Chassiserdung gelten
folgende Sicherheitsanforderungen:
• Die Schutzerde und die Chassiserdung müssen die gleiche Größe wie die
stromführenden Leiter haben oder größer sein. Das gilt auch für den Heizer im
Probenaufbereitungssystem.
• Die Schutzerde und die Chassiserdung müssen angeschlossen bleiben, bis die gesamte
übrige Verdrahtung entfernt ist.
• Wenn die Schutzerde und die Chassiserdung isoliert sind, müssen sie farbig in
Grün/Gelb markiert sein.
VORSICHT
Eine nicht ordnungsgemäße Erdung des Analysators kann die Gefahr von elektrischen

Schlägen aufgrund hoher Spannungen mit sich bringen.
Siehe Systemzeichnungen für die genaue Position der Chassiserdung.
1. Chassiserdung an die entsprechend markierte rechte untere Ecke auf dem rechten
Gehäuse anschließen.
2. Chassiserdung an die entsprechend markierte linke obere Ecke auf dem linken Gehäuse
anschließen.
