M O N T A G E - U N D B E T R I E B S A N L E I T U N G | C O S M O S C H O T T
1
Absperrvorrichtung COSMO Schott
2
feuerwiderstandsfähige Geschoßdecke
3
Deckenverguß mit Beton oder Normalmauermör-
tel Mörtelklasse M 2,5, M5 oder M10 nach DIN
EN 998-2
4
Luftein- oder Luftauslass ohne Brandschutzan-
forderungen
5
Einzellüftungsgeräte ohne Brandschutzanforde-
rung
6
Hauptleitung aus verzinktem Stahlblech bis zum
Anschluß an Absperrvorrichtung

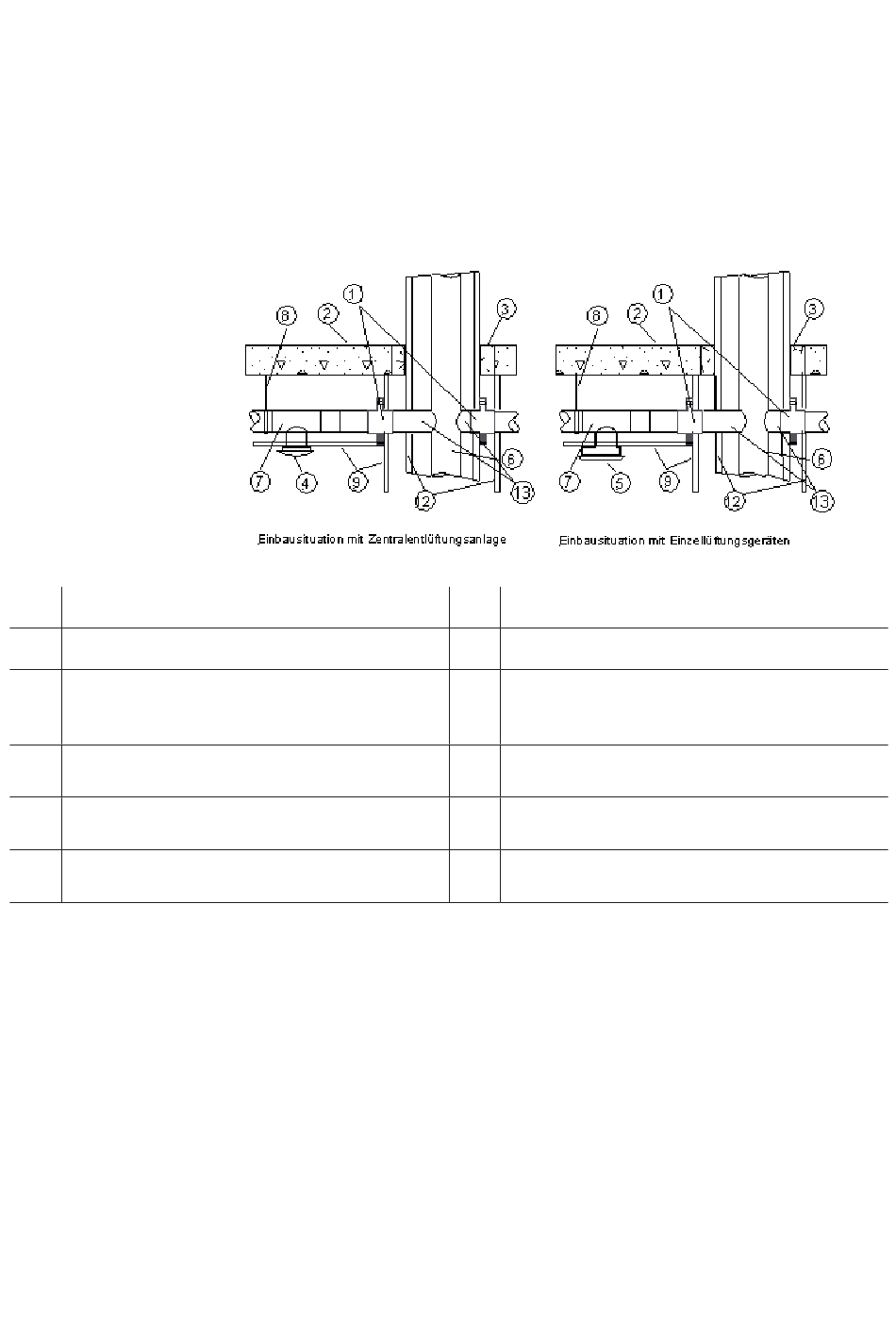

6.4 AN ODER AUßERHALB KLASSIFIZIERTER SCHÄCHTE /
SCHÄCHTE MIT INNENLIEGENDER STAHLBLECHLEITUNG L 30
– L 90; BETON-DECKE
7
8
9
12
13
Anschlußleitung Stahl oder Alu-Flexrohr
Abhängung
Schacht- oder Deckenverkleidung ohne Feuer-
widerstandsdauer oder ohne Verkleidung
klassifizierte Schachtwand L 30 – L 90
Anschlußleitung aus verzinktem Stahlblech
max. 6,0 m
1 5
