6 EINBAU

6 EINBAU 6 EINBAU
2 SICHERHEITSHINWEISE

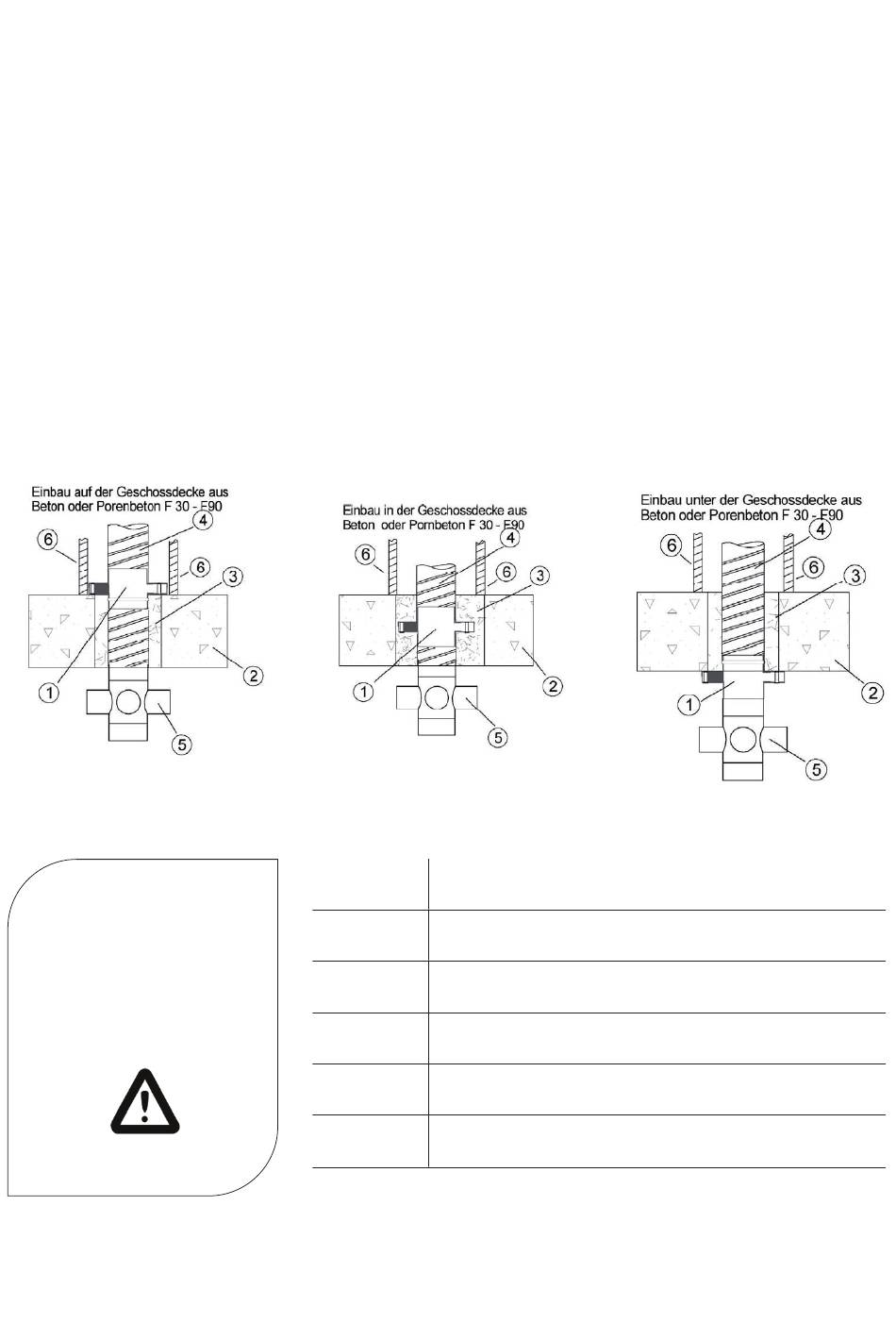

6.1 AUF, IN UND UNTER BETONDECKEN

6.1 AUF, IN UND UNTER BETONDECKEN 6.1 AUF, IN UND UNTER BETONDECKEN
Die Bauteilöffnung ist
so auzuführen, dass ein
Ringspaltverguß vollflächig
mit ≥ 100 mm Dicke erfol-
gen kann.
6 E I N B A U
Beachten Sie zusätzlich die Vorgaben aus der allgemeinen
bauaufsichtlichen Zulassung/der allgemeinen Bauartgen-
hmigung Z-41.3-690!
6.1 AUF, IN UND UNTER BETONDECKEN
1 Absperrvorrichtung COSMO SCHOTT
2 feuerwiderstandfähige Geschossdecke aus Beton
3 Deckenverguß mit Beton oder Normalmauermörtel Mörtel-
klasse M2,5, M5 oder M10 nach DIN EN 998-2
4 Hauptleitung aus verzinktem Stahlblech
5 Anschlussmöglichkeiten
6 Schachtverkleidung ohne Feuerwiederstanddauer oder
alternativ ohne Schachtverkleidung
