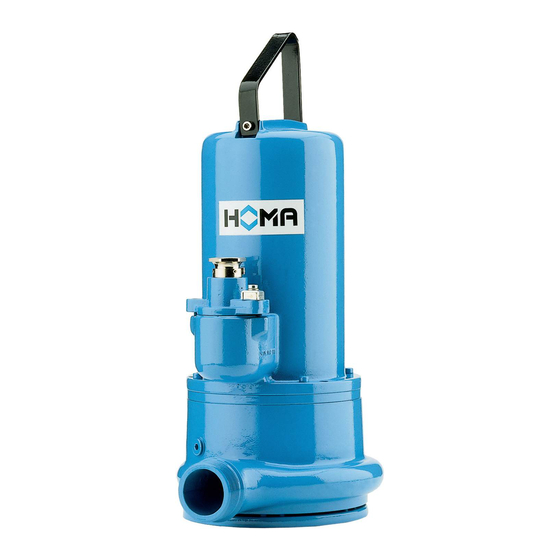

- Seite 1 Original Betriebsanleitung Original Instruction Manual HOMA Pumpenfabrik GmbH Industriestr. 1 D-53819 Neunkirchen-Seelscheid 50 Hz Baureihe / Serie GRP16 GRP20 GRP26 GRP36 GRP44 GRP50 Version 11/2015 – No. 00508001.01...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhalt Seite Allgemeines 1.1. Konformitätserklärung 1.2. Vorwort 1.3. Bestimmungsgemäße Verwendung 1.4. Urheberschutz 1.5. Garantiebestimmungen 1.6. Fachbegriffe 2. Sicherheit 2.1. Anweisungen und Sicherheitshinweise 2.2. Verwendete Richtlinien und CE-Kennzeichnung 2.3. Allgemeine Sicherheitshinweise 2.4. Bedienpersonal 2.5. Elektrische Arbeiten 2.6. Verhalten während des Betriebes 2.7. -
Seite 3: Allgemeines
1. Allgemeines 1.1. Konformitätserklärung EG-Konformitätserklärung im Sinne der EG-Maschinenrichtlinie 2006/42/EG, Anhang II A Wir, die HOMA Pumpenfabrik GmbH, Industriestrasse 1, D-53819 Neunkirchen-Seelscheid, erklären hiermit, dass die Typen: GRP16 GRP20 GRP26 GRP36 GRP44 GRP50 aufgrund Ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Maschinenrichtlinien... -
Seite 4: Vorwort
1.2. Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Produkt der Firma HOMA Pumpenfabrik GmbH entschieden haben. Das erworbene Produkt ist nach dem derzeitigen Stand der Technik gefertigt und geprüft. Lesen Sie sich diese Betriebsanleitung sorgfältig vor der ersten Inbetriebnahme durch. -
Seite 5: Ersatzteile, An- Und Umbauten
Schäden und Störungen müssen sofort und sachgemäß vom dafür ausgebildeten Personal behoben werden. Das Produkt darf nur in technisch einwandfreiem Zustand betrieben werden. Während der vereinbarten Gewährleistungszeit darf die Reparatur des Produktes nur von der HOMA Pumpenfabrik GmbH und/oder einer autorisierten Servicewerkstatt durchgeführt werden. Die HOMA Pumpenfabrik GmbH behält sich das Recht vor, dass beschädigte Produkt zur Ansicht ins Werk liefern zu lassen. - Seite 6 (03 37 01) 52 50 (0 18 05) 80 51 00 (086 36) 69 64 84 HEKO Pumpen GmbH Richard Heep Pumpen GmbH Rudolf Schabmüller GmbH HOMA Pumpenfabrik GmbH Meiendorfer Straße 71 Ahornstr. 63 Bunsenstr. 21 Industriestr. 1 22145 Hamburg...
-
Seite 7: Fachbegriffe
1.6. Fachbegriffe In dieser Betriebsanleitung werden verschiedene Fachbegriffe verwendet. Trockenlauf: Ein Trockenlauf ist auf jeden Fall zu vermeiden, hier läuft die Pumpe mit voller Drehzahl, es ist aber kein Medium zum Fördern vorhanden. Aufstellungsart „nass“: Die Pumpe wird im Fördermedium eingetaucht. Sie ist komplett vom Fördermedium umgeben. Beachten Sie die Angaben für die max. -
Seite 8: Sicherheit
2. Sicherheit Dieses Kapitel führt alle generell gültigen Sicherheitshinweise und technische Anweisungen auf. Bei Transport, Aufstellung, Betrieb, Wartung, usw. der Pumpe müssen alle Hinweise und Anweisungen beachtet und eingehalten werden! Der Betreiber ist dafür verantwortlich, dass sich das gesamte Personal an die folgenden Hinweise und Anweisungen hält. -
Seite 9: Bedienpersonal
Beim Einsatz von mobilen Arbeitsmitteln zum Heben von Lasten muss, wenn nötig (z.B. Sicht versperrt), eine zweite Person zum Koordinieren eingeteilt werden. Die zu hebende Last muss so transportiert werden, dass bei Energieausfall niemand verletzt wird. Weiterhin müssen solche Arbeiten Freien... -
Seite 10: Sicherheits- Und Überwachungseinrichtungen
Warnung vor drehenden Teilen! Die drehenden Teile können Gliedmaßen quetschen und abschneiden. Während des Betriebes nie in das Pumpenteil oder an die drehenden Teile greifen. Vor Wartungs- oder Reparaturarbeiten die Maschine abschalten und die drehenden Teile zum Stillstand kommen lassen! 2.7. -
Seite 11: Allgemeine Beschreibung
3. Allgemeine Beschreibung 3.1. Verwendung Pumpen von HOMA fördern häusliche, kommunale und industrielle Abwässer, Fäkalien und Schlämme, auch mit hohen Fest- und Faserstoffanteilen, sowie Schmutzwasser aller Art. Vom kleinen Wohn- oder Industriegebäude bis hin zu Großpumpstationen und Kläranlagen. Die Pumpen sind nicht zum Fördern von Medien mit stark abrasiven Anteilen (z.B. Sand, Kies, Stein) geeignet. -
Seite 12: Typenschild
3.3.1. Typenschild 1 Ph 1 Ph Ex 3 Ph 3 Ph Ex 1 Ph 1 Ph Ex 3 Ph 3 Ph Ex Typ Bezeichnung Typ Bezeichnung Typ Bezeichnung Typ Bezeichnung Seriennummer Seriennummer Seriennummer Seriennummer Laufraddurchmesser Laufraddurchmesser Laufraddurchmesser Laufraddurchmesser Mediumtemperatur Mediumtemperatur Mediumtemperatur Mediumtemperatur Tauchtiefe... -
Seite 13: Überwachungseinrichtungen
3Ph-Motoren haben die richtige Drehrichtung bei Anschluss an ein Rechtsdrehfeld (U, V, W -> L1, L2, L3). HOMA-Schaltgeräte prüfen das Netz auf Rechtsdrehfeld. Liegt kein Rechtsdrehfeld vor, leuchtet die rote LED. Zwei Phasen sind am Eingang des Schaltgerätes zu tauschen. Bei kleineren Pumpen kann die Kontrolle durch das Beobachten des Start-Rucks erfolgen. -
Seite 14: Pumpengehäuse
Adern (Bezeichnung S1 und S2) des Pumpen-Anschlusskabels in der Schaltanlage an ein Auswertegerät mit galvanisch getrenntem Sondenstromkreis anzuschließen (Elektrodenrelais z. B. HOMA Art.-Nr.: 1610995). Bei Ex- Ausführungen ist ein Elektrodenrelais mit eigensicherem Stromkreis zu wählen (HOMA Art.-Nr.: 1416510). Die Ansprechempfindlichkeit sollte von 0-100 kΩ einstellbar sein, Standard Einstellung 50 kΩ. -
Seite 15: Verpackung, Transport Und Lagerung
4. Verpackung, Transport und Lagerung 4.1. Anlieferung Nach Eingang ist die Sendung sofort auf Schäden und Vollständigkeit zu überprüfen. Bei eventuellen Mängeln muss noch am Eingangstag das Transportunternehmen bzw. der Hersteller verständigt werden, da sonst keine Ansprüche mehr geltend gemacht werden können. Eventuelle Schäden müssen auf dem Liefer- oder Frachtschein vermerkt werden. -
Seite 16: Rücklieferung
Wird die Maschine länger als ein Jahr gelagert, so ist das Motoröl und ggf. das Getriebeöl auszuwechseln. Dies gilt auch, wenn das Gerät vorher nie in Betrieb war (Natürliche Alterung von Mineralölschmierstoffen). Vor Inbetriebnahme sind die Füllstände (Öl, ggf. Kühlflüssigkeit, usw.) der einzelnen Produkte zu überprüfen und ggf. -
Seite 17: Einbau
Untergrund Steine o.ä. unter die Pumpe legen, um ein Einsinken zu verhindern. Nassaufstellung mit automatischem Kupplungssystem Die nachfolgende Anleitung bezieht sich auf die Montage des Original HOMA-Kupplungssystems: Position von Kupplungsfuß und oberer Rohrkonsole für die Führungsrohre in etwa festlegen, ggf. - Seite 18 Sie das Spülrohr in die dafür vorgesehene Winkel am Pumpengehäuse (siehe Abbildung). Bei der GRP16 muss der Auslauf des Spülrohres ungefähr mit der Griffhalterung fluchten. Es ist darauf zu achten, dass das Spülrohr den eingezeichneten Winkel einhält und somit nicht auf die Pumpe gerichtet ist.
-
Seite 19: Verwendung Von Ketten
Mögliche Folgen bei Nichtbeachtung sind Überflutung (Pumpe schaltet nicht ein), bzw. Zerstörung der Pumpe durch Trockenlauf (Pumpe schaltet nicht ab). Bei Verwendung separater Schwimmer für Pumpen-Start, Pumpen-Stopp und Alarm sind die Schaltniveaus wie oben zu wählen. Der Alarmschwimmer sollte ca. 10 cm oberhalb des Pumpen-Einschaltpunktes schalten, jedoch immer unterhalb des Zulaufes. -
Seite 20: Vorbereitende Arbeiten
Drehrichtung laufen. Bei 3Ph-Motoren muss vor der Inbetriebnahme die Drehrichtung überprüft werden. Bei Verwendung eines HOMA-Schaltgerätes mit Drehrichtungs-Kontrollanzeige leuchtet diese bei falscher Drehrichtung auf. Die Kontrolle kann durch das Beobachten des Start-Rucks erfolgen. Hierzu die Pumpe senkrecht auf den Boden leicht auf die Kante stellen und kurz einschalten. -
Seite 21: Motorschutz
Unter Umständen ist abgeschirmtes Kabel zur Einhaltung der EMV-Richtlinien erforderlich Das Merkblatt „ Einsatz von HOMA Pumpen am Frequenzumrichter“ ist zu beachten Mindestdrehzahl bei Abwasser- und Schmutzwasserpumpen Bei Abwasser- und Schmutzwasserpumpen ist keine Mindestdrehzahl vorgeschrieben. Es ist jedoch darauf zu achten, dass das Aggregat, besonders im unteren Drehzahlbereich, ruck- und schwingungsfrei arbeitet. -
Seite 22: Nach Dem Einschalten
5.10.1. Nach dem Einschalten Der Nennstrom wird beim Anfahrvorgang kurzzeitig überschritten. Nach Beendigung dieses Vorganges sollte der Betriebsstrom den Nennstrom nicht mehr überschreiten. Läuft der Motor nach dem Einschalten nicht sofort an, muss sofort abgeschaltet werden. Vor dem erneuten Einschalten müssen die Schaltpausen laut den Technischen Daten eingehalten werden. -
Seite 23: Wartungstermine
Ölsorte: Biologisch abbaubares HOMA ATOX. Verbrauchtes Öl ist ordnungsgemäß zu entsorgen. Bei der Verwendung von Weißölen ist folgendes zu beachten: Zur Nachfüllung und/oder Neubefüllung dürfen nur Betriebsmittel des gleichen Herstellers verwendet werden Maschinen die bisher mit anderen Betriebsmitteln betrieben worden sind, müssen erst gründlich gereinigt werden, bevor sie mit Weißölen betrieben werden dürfen. - Seite 24 Pumpen: eine der beiden Ölkammer-Kontrollschrauben) oben befindet. Die Schraube entfernen und eine geringe Menge Öl entnehmen. Wenn das Öl trübe oder milchig ist, deutet dies auf eine schadhafte Wellendichtung hin. In diesem Fall den Zustand der Wellendichtungen durch eine HOMA- Fachwerkstatt oder den Werkskundendienst überprüfen lassen.
-
Seite 25: Dichtungsraum
6.4. Dichtungsraum Da es eine Vielzahl an Varianten und Ausführungen dieser Pumpen gibt, variiert die genaue Lage der Verschlussschrauben je nach verwendetem Pumpenteil. Einfüllschraube des Dichtungsraumes vorsichtig und langsam herausdrehen. Achtung: Das Betriebsmittel kann unter Druck stehen! Ablassschraube herausdrehen. Betriebsmittel ablassen und in einem geeigneten Behälter auffangen. -
Seite 26: Außerbetriebnahme
Spaltringwechsel Spalt- und Laufring bestimmen das Spaltmaß zwischen Laufrad (Laufring) und Saugstutzen (Spaltring). Wird dieses Spaltmaß zu groß, sinkt die Förderleistung der Maschine und/oder es können sich Verzopfungen bilden. Beide Ringe sind konzipiert, dass ausgetauscht werden können. Dadurch werden Verschleißerscheinungen am Saugstutzen und Laufrad reduziert und die Ersatzteilkosten minimiert. Wechsel der Gleitringdichtung Ein Wechsel der Gleitringdichtung erfordert Grundwissen und gewisse Sachkenntnisse über diese empfindlichen Bauteile. -
Seite 27: Störungssuche Und -Behebung
9. Störungssuche und -behebung Um Sach- und Personenschäden bei der Beseitigung von Störungen an der Maschine zu vermeiden, sind folgende Punkte unbedingt zu beachten: Beseitigen Sie eine Störung nur dann, wenn Sie über qualifiziertes Personal verfügen, d.h. die einzelnen Arbeiten sind von geschultem Fachpersonal durchzuführen, z.B. elektrische Arbeiten müssen vom Elektrofachmann durchgeführt werden. - Seite 28 Maschine läuft, die angegebenen Betriebswerte werden nicht eingehalten Ursache Abhilfe Zulauf verstopft Zuleitung, Schieber, Ansaugstück, Saugstutzen bzw. Saugsieb reinigen Schieber in der Druckleitung geschlossen Schieber ganz öffnen Laufrad/Propeller blockiert bzw. abgebremst Maschine abschalten, gegen Wiedereinschalten sichern, Laufrad/Propeller gangbar machen Falsche Drehrichtung 2 Phasen der Netzleitung tauschen Luft in der Anlage Rohrleitungen, Druckmantel und/oder Pumpenteil prüfen...
-
Seite 29: Zusatz Für Ex-Geschützte Ausführungen
10. Zusatz für Ex-geschützte Ausführungen EG-Konformitätserklärung im Sinne der EG-Richtlinie 94/9/EG (ATEX) Wir, die HOMA Pumpenfabrik GmbH, Industriestrasse 1, D-53819 Neunkirchen-Seelscheid, erklären hiermit, dass die Tauchmotor Baureihen und Tauchmotorpumpen Baureihen aufgrund Ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen... -
Seite 30: Allgemeine Hinweise
Tauchmotorpumpen. Gleichzeitig zu dieser Betriebsanleitung sind die Hinweise aus der allgemeinen Betriebsanleitung zu beachten. Anwendungsgebiet Die Hinweise in dieser zusätzlichen Betriebsanleitung gelten nur für HOMA Betriebsmittel, die in explosionsgefährdeten Zonen eingesetzt werden. Achtung! Das Nichtbeachten der Anweisungen kann zu Explosionen führen! 10.2... -
Seite 31: Sicherheitshinweise
Abs. 5.4 durch den druckfest gekapselten Raum geführt (Leitwertmessung, Schwimmerschalter als Leckageüberwachung usw.), so entsprechen diese den Anforderungen der Zündschutzart: Eigensicherheit „i“. Zur Einhaltung des Geräteschutzes in explosionsgefährdeten Bereichen für nicht- elektrische Anteile von HOMA Betriebsmitteln (mechanischer Ex-Schutz), wird die Zündschutzart Konstruktive Sicherheit “c“ angewendet. -
Seite 32: Bedingungen Aus Der Eg- Baumusterprüfbescheinigung
Sicherheit bei elektrischen Anschlüssen Achtung! Der elektrische Anschluss des Betriebsmittels an die Anlagensteuerung darf nur gemäß dem mitgelieferten Anschlussplan durchgeführt werden. Eigenmächtiges Handeln birgt potentielle Gefahr für Gesundheit und Leben und setzt generell die Gewährleistung außer Kraft! Jeder explosionsgeschützte Tauchmotor ist mit Bimetall Thermoschalter oder Thermoelementen (Kaltleiter) als Temperaturbegrenzer ausgerüstet. -
Seite 33: Installation Und Inbetriebnahme Von Explosionsgeschützten Tauchmotoren
Räumen oder Schächten ist vor Beginn der Arbeiten für eine ausreichende Belüftung zu sorgen, um so das Vorhandensein von explosionsfähigen Gasen primär zu verhindern! HOMA explosionsgeschützte Betriebsmittel dürfen nur in Bereichen (explosionsfähige Atmosphären) eingesetzt werden, für die gemäß ihrer ausgewiesenen Gerätegruppe II und Kategorie 2G, sowie der maximalen Oberflächentemperatur von 135°C für Temperaturklasse T4 (bei Frequenzumformer Betrieb 200°C für... - Seite 34 In elektrisch leitfähigen Anlagen oder Anlagenteilen können zeitweise oder dauernd Ausgleichströme (Streu- oder Leckströme) fließen. Hierfür ist ein Potentialausgleich gemäß EN 60079-14 auszuführen. An den Ex-geschützten HOMA Tauchmotoren ist ein äußerer Anschluss von min. 4 mm bis max.6 mm zur Erstellung des Potentialausgleichs installiert.
- Seite 35 Leistungsgrenzen des Motors liegt, darf die Ex-geschützte Pumpenanlage nicht in Betrieb genommen werden! In diesem Fall ist die Rohrkennlinie der installierten Druckleitung zu berechnen und zu bestimmen. Über das hauseigene HOMA Pumpenauslegungsprogramm HOPSEL kann dann der tatsächliche Betriebspunkt der Anlage ermittelt werden. Zur sicheren und Ex-konformen Inbetriebnahme eine(n) Mitarbeiter(in) Firma HOMA kontaktieren! 10.7...
-
Seite 36: Technische Daten
Spaltmaße Achtung! Bei externen Reparaturen sind unbedingt Informationen über die Bauartzulassung und die besonderen Bedingungen z.B. Spaltmaße einzuholen! Spaltflächen dürfen nicht bearbeitet werden! Wartungsintervalle Kugellager Achtung! Über die in der Betriebsanleitung für nicht explosionsgeschützte Tauchmotorpumpen aufgeführten Wartungsintervalle hinaus, sind die Kugellager nach spätestens 25 000 Stunden auszuwechseln. Je nach Betriebsart der Tauchmotorpumpen kann dieser Zeitraum nach einer Laufzeit von ca.
