TELECO AUTOMATION TVLink RS868 Bedienungsanleitung Seite 6

Fall 2: Ein 7-Kanal-Sender ist in mehreren Empfängern gespeichert.
Wenn in mehreren Empfängern derselbe 7-Kanal-Sender gespeichert ist und in jedem Empfänger ein anderer
Helligkeitswert eingestellt werden soll, müssen Sie im Empfänger zunächst die Identifikationsnummer einstellen.
Anschließend können Sie mit den Tasten den gewünschten Empfänger auswählen.
So legen Sie die Identifikationsnummer eines Empfängers fest:
Die dem Dimmer zugewiesene Identifikationsnummer wird über die LEDs 2 und 3 angegeben: LED 2 steht hierbei für
die Zehnerstelle, die LED 3 für die Maßeinheit.
1. Drücken Sie 10 Sekunden lang die Taste P3. Sobald die LED 1 langsam blinkt, lassen Sie die Taste los.
2. Drücken Sie gleichzeitig die Tasten P1 und P2 am Empfänger. Die LED 1 erlischt.
3. Nach etwa einer Sekunde beginnen LED 2 und LED 3 wieder zu blinken, um die mit dem Empfänger verknüpfte
Identifikationsnummer anzuzeigen. Dann erlischt die LED 2.
Beispiel: Wenn die Identifikationsnummer 13 lautet, leuchtet 1 Mal die LED 2 und 3 Mal die LED 3
4. Drücken Sie die Taste P1 so lange, bis die dem Dimmer zuzuweisende Nummer erreicht ist. Es können höchstens
20 Identifikationsnummern eingestellt werden. Bei jedem Drücken der Taste P1 erlischt die LED 2. Ist die Nummer 20
erreicht, beginnt die LED 2 zu blinken. Sollte ein Fehler auftreten, können Sie die ###Zählung durch Drücken der Taste
P2 zurücksetzen.
5. Speichern Sie die eingestellte Identifikationsnummer und drücken Sie die Taste P3, um den Vorgang zu beenden. Die
LED 1 blinkt 3 Sekunden lang.
Dieser Vorgang muss auf jedem Empfänger durchgeführt werden, in dem derselbe 7-Kanal-Sender gespeichert ist.

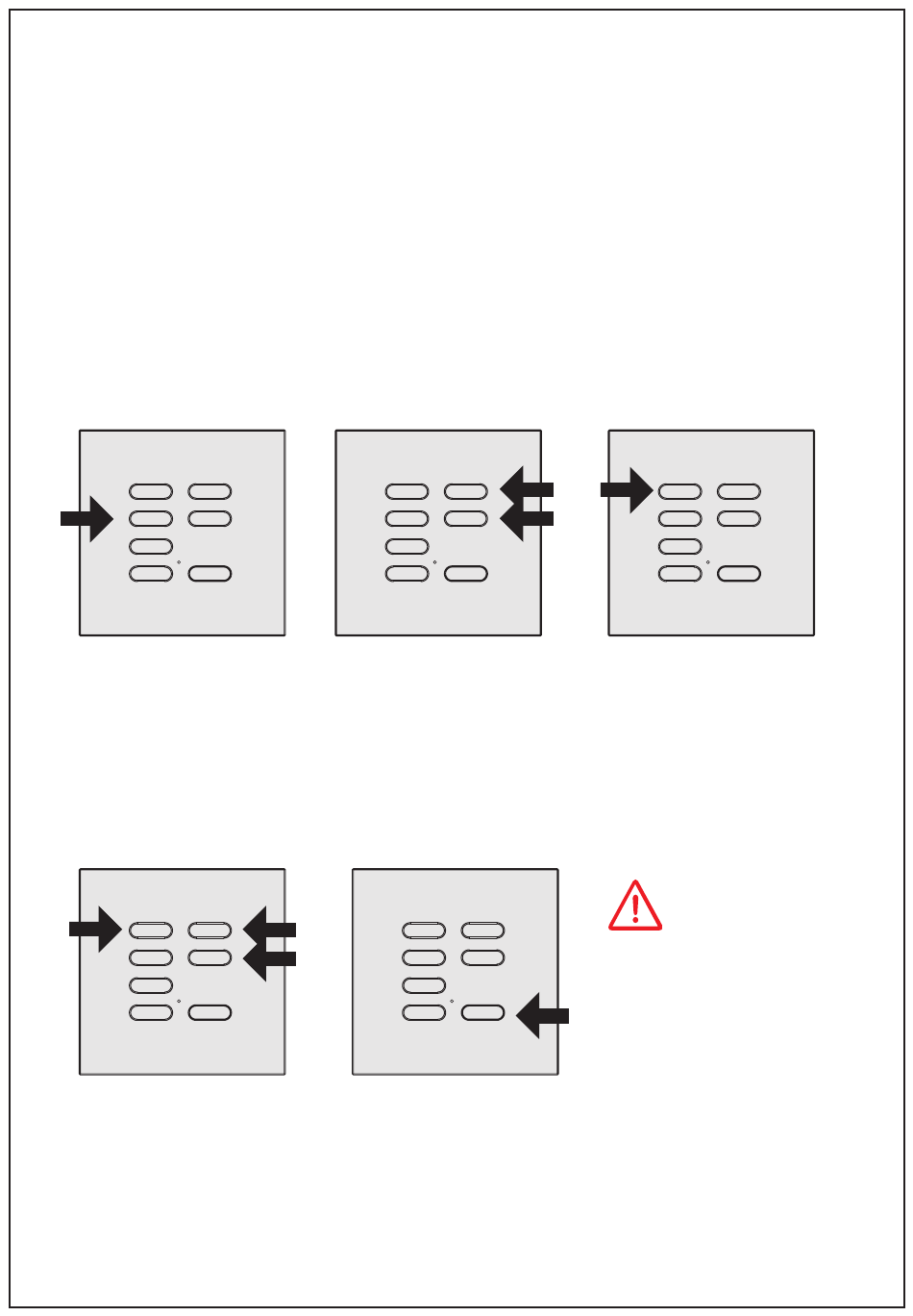

Fernbedienung
CH1
CH2
CH3
CH4
Taste drücken und 5 s
gedrückt halten
1 – Drücken Sie 5 Sekunden
lang eine der ersten 4 Tasten
am Sender. Die Lichter werden
zunächst ausgeschaltet und
ausgeschaltet. Wenn sie hingegen unter 50 % liegt, wird das Licht zunächst eingeschaltet und dann ausgeschaltet. Auf
jedem Empfänger ist die Identifikationsnummer eingestellt, die der Anzahl der Tastendrücke der Taste CH5 entspricht
(siehe unter „So legen Sie die Identifikationsnummer eines Empfängers fest").
Fernbedienung
CH1
Helligkeit ändern
4 – Stellen Sie mit der Taste CH5 oder CH6
den neuen Wert ein oder drücken Sie die zu
ändernde Taste (z. B. CH1) zur Auswahl des
Wertes ON/OFF (warten Sie 3 Sekunden lang,
bis die Last erlischt) oder des ###transparenten
Wertes (lässt sich nicht regeln).
Der Wechsel von der Funktion OFF zur
Funktion ###transparent wird durch ein
Aufleuchten der Last angezeigt.
Fernbedienung
Empfänger auswählen
2 – Wählen Sie mit der Taste CH5 oder
CH6 den Empfänger.
###Der gewählte Empfänger ist der mit
dem ausgeschalteten Licht.
Wenn die eingestellte Helligkeit
höher als 50 % ist, wird das Licht
CH5
CH6
Taste drücken
5 – Drücken Sie die Taste CH7 (OFF), um die
neue Szene zu speichern und die Einstellungen
zu beenden. Die erfolgte Speicherung wird durch
Ausschalten und Wiedereinschalten der Last
mit dem gespeicherten Wert bestätigt. Dadurch
werden alle anderen Dimmer entsperrt und
kehren wieder in ihren Zustand gemäß Punkt 2
zurück.
CH5
CH6
Fernbedienung
CH7
6
Fernbedienung
CH1
CH2
CH3
CH4
Zu ändernde Taste drücken
3 – Drücken Sie die Taste, für die Sie
den Helligkeitswert ändern möchten.
Die gewählte Last wird mit dem
Standardwert eingeschaltet, während
alle anderen Lasten im eingeschalteten
Zustand gesperrt bleiben.
Wenn der Vorgang zum
Ändern von Szenen bis zum
Schritt 6 innerhalb von 60
Minuten nicht beendet wird,
kehrt der Empfänger in den
normalen Betriebsmodus
zurück.
Um nun die Szene eines
anderen Dimmers zu
ändern, wiederholen Sie
die Schritte 2 bis 5.
6. Drücken Sie die Taste
CH7 (OFF), um den
Vorgang zu beenden.
Alle Lichter werden
ausgeschaltet.
