Reich move control compact Montageanleitung Und Bedienungsanleitung Seite 75

10

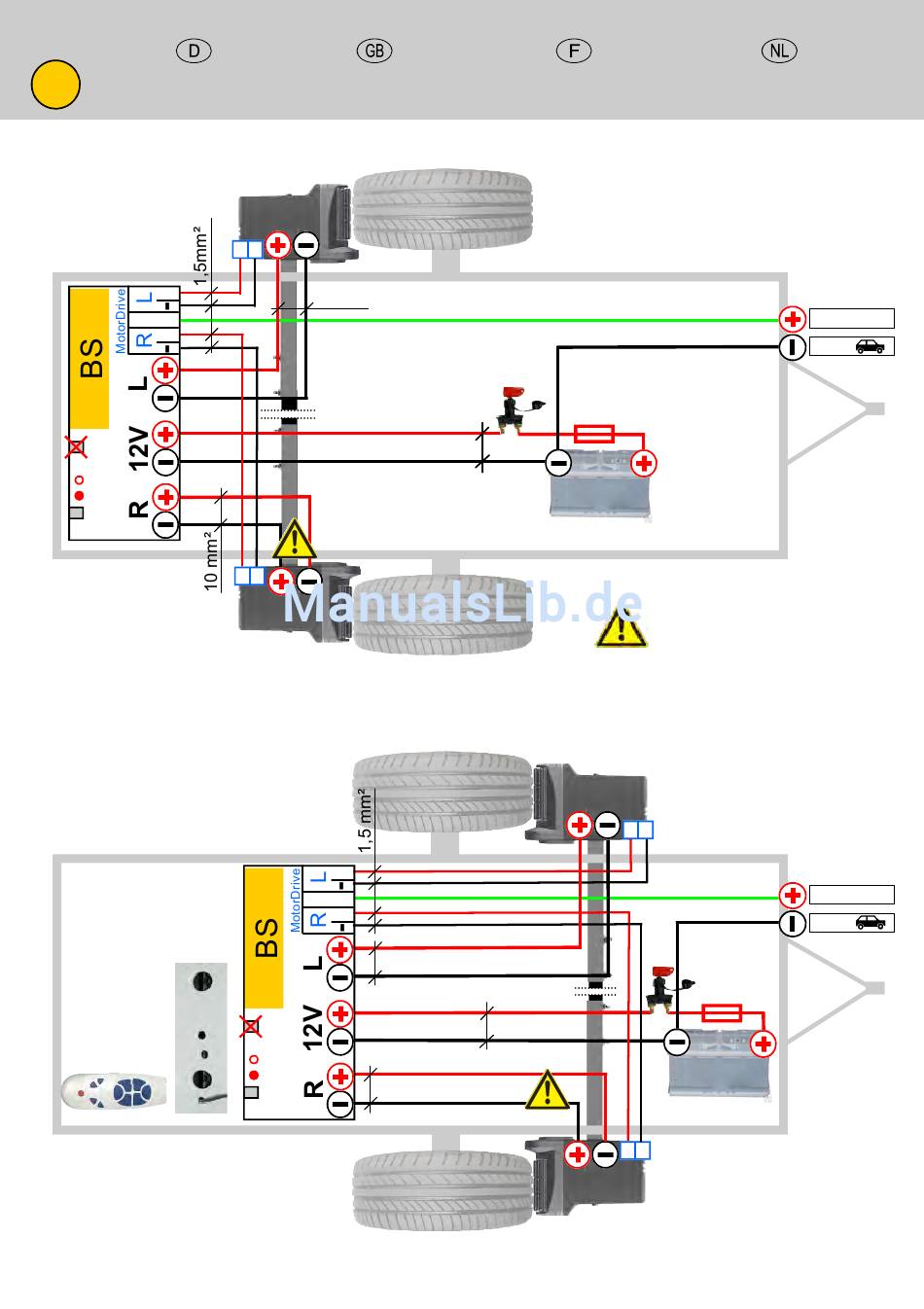

Anschlussplan
+
D-Plus
+
LED
Reset
Wiring Diagram
-
+
10 mm²
-
+
+
D-Plus
+
10 mm²
10 mm²
Plan de connexion
150A
16 mm²
min. 75 Ah
16 mm²
Aansluitschema
Ebox + (Plus) = Motor
-
Ebox (Minus) = Motor
-
+
150A
min. 75 Ah
-
+
Optional:
D-Plus Signal
GND
-
(Minus)
+ (Plus)
Optional:
D-Plus Signal
GND
11
