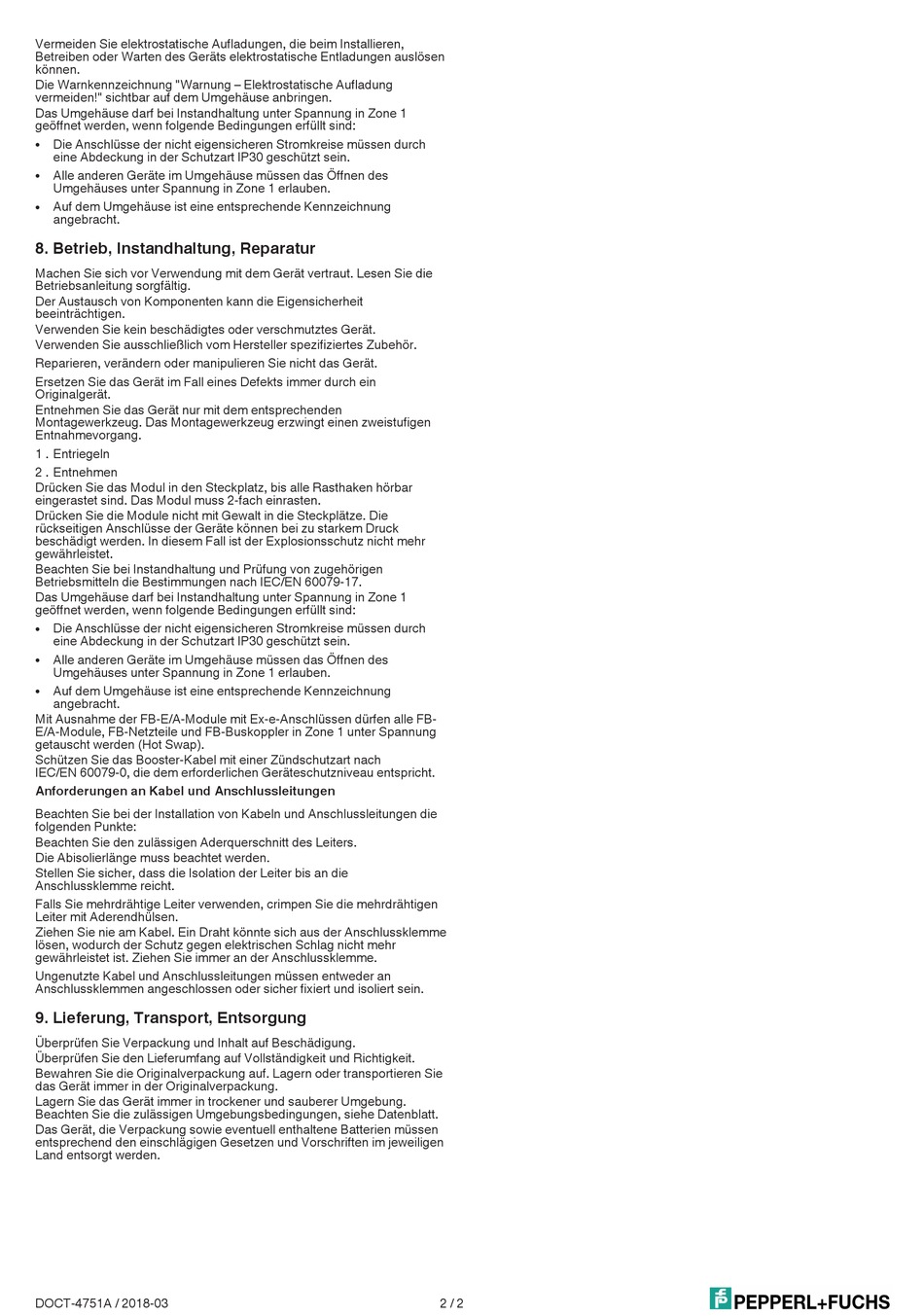

Pepperl+Fuchs FB6210B Betriebsanleitung Seite 2

Vermeiden Sie elektrostatische Aufladungen, die beim Installieren,
Betreiben oder Warten des Geräts elektrostatische Entladungen auslösen
können.
Die Warnkennzeichnung "Warnung – Elektrostatische Aufladung
vermeiden!" sichtbar auf dem Umgehäuse anbringen.
Das Umgehäuse darf bei Instandhaltung unter Spannung in Zone 1
geöffnet werden, wenn folgende Bedingungen erfüllt sind:
Die Anschlüsse der nicht eigensicheren Stromkreise müssen durch
l
eine Abdeckung in der Schutzart IP30 geschützt sein.
Alle anderen Geräte im Umgehäuse müssen das Öffnen des
l
Umgehäuses unter Spannung in Zone 1 erlauben.
Auf dem Umgehäuse ist eine entsprechende Kennzeichnung
l
angebracht.
8. Betrieb, Instandhaltung, Reparatur
Machen Sie sich vor Verwendung mit dem Gerät vertraut. Lesen Sie die
Betriebsanleitung sorgfältig.
Der Austausch von Komponenten kann die Eigensicherheit
beeinträchtigen.
Verwenden Sie kein beschädigtes oder verschmutztes Gerät.
Verwenden Sie ausschließlich vom Hersteller spezifiziertes Zubehör.
Reparieren, verändern oder manipulieren Sie nicht das Gerät.
Ersetzen Sie das Gerät im Fall eines Defekts immer durch ein
Originalgerät.
Entnehmen Sie das Gerät nur mit dem entsprechenden
Montagewerkzeug. Das Montagewerkzeug erzwingt einen zweistufigen
Entnahmevorgang.
1 . Entriegeln
2 . Entnehmen
Drücken Sie das Modul in den Steckplatz, bis alle Rasthaken hörbar
eingerastet sind. Das Modul muss 2-fach einrasten.
Drücken Sie die Module nicht mit Gewalt in die Steckplätze. Die
rückseitigen Anschlüsse der Geräte können bei zu starkem Druck
beschädigt werden. In diesem Fall ist der Explosionsschutz nicht mehr
gewährleistet.
Beachten Sie bei Instandhaltung und Prüfung von zugehörigen
Betriebsmitteln die Bestimmungen nach IEC/EN 60079-17.
Das Umgehäuse darf bei Instandhaltung unter Spannung in Zone 1
geöffnet werden, wenn folgende Bedingungen erfüllt sind:
Die Anschlüsse der nicht eigensicheren Stromkreise müssen durch
l
eine Abdeckung in der Schutzart IP30 geschützt sein.
Alle anderen Geräte im Umgehäuse müssen das Öffnen des
l
Umgehäuses unter Spannung in Zone 1 erlauben.
Auf dem Umgehäuse ist eine entsprechende Kennzeichnung
l
angebracht.
Mit Ausnahme der FB-E/A-Module mit Ex-e-Anschlüssen dürfen alle FB-
E/A-Module, FB-Netzteile und FB-Buskoppler in Zone 1 unter Spannung
getauscht werden (Hot Swap).
Schützen Sie das Booster-Kabel mit einer Zündschutzart nach
IEC/EN 60079-0, die dem erforderlichen Geräteschutzniveau entspricht.
Anforderungen an Kabel und Anschlussleitungen
Beachten Sie bei der Installation von Kabeln und Anschlussleitungen die
folgenden Punkte:
Beachten Sie den zulässigen Aderquerschnitt des Leiters.
Die Abisolierlänge muss beachtet werden.
Stellen Sie sicher, dass die Isolation der Leiter bis an die
Anschlussklemme reicht.
Falls Sie mehrdrähtige Leiter verwenden, crimpen Sie die mehrdrähtigen
Leiter mit Aderendhülsen.
Ziehen Sie nie am Kabel. Ein Draht könnte sich aus der Anschlussklemme
lösen, wodurch der Schutz gegen elektrischen Schlag nicht mehr
gewährleistet ist. Ziehen Sie immer an der Anschlussklemme.
Ungenutzte Kabel und Anschlussleitungen müssen entweder an
Anschlussklemmen angeschlossen oder sicher fixiert und isoliert sein.
9. Lieferung, Transport, Entsorgung
Überprüfen Sie Verpackung und Inhalt auf Beschädigung.
Überprüfen Sie den Lieferumfang auf Vollständigkeit und Richtigkeit.
Bewahren Sie die Originalverpackung auf. Lagern oder transportieren Sie
das Gerät immer in der Originalverpackung.
Lagern Sie das Gerät immer in trockener und sauberer Umgebung.
Beachten Sie die zulässigen Umgebungsbedingungen, siehe Datenblatt.
Das Gerät, die Verpackung sowie eventuell enthaltene Batterien müssen
entsprechend den einschlägigen Gesetzen und Vorschriften im jeweiligen
Land entsorgt werden.
DOCT-4751A / 2018-03 2 / 2
