Kabelbruch erkannt
①
②
③

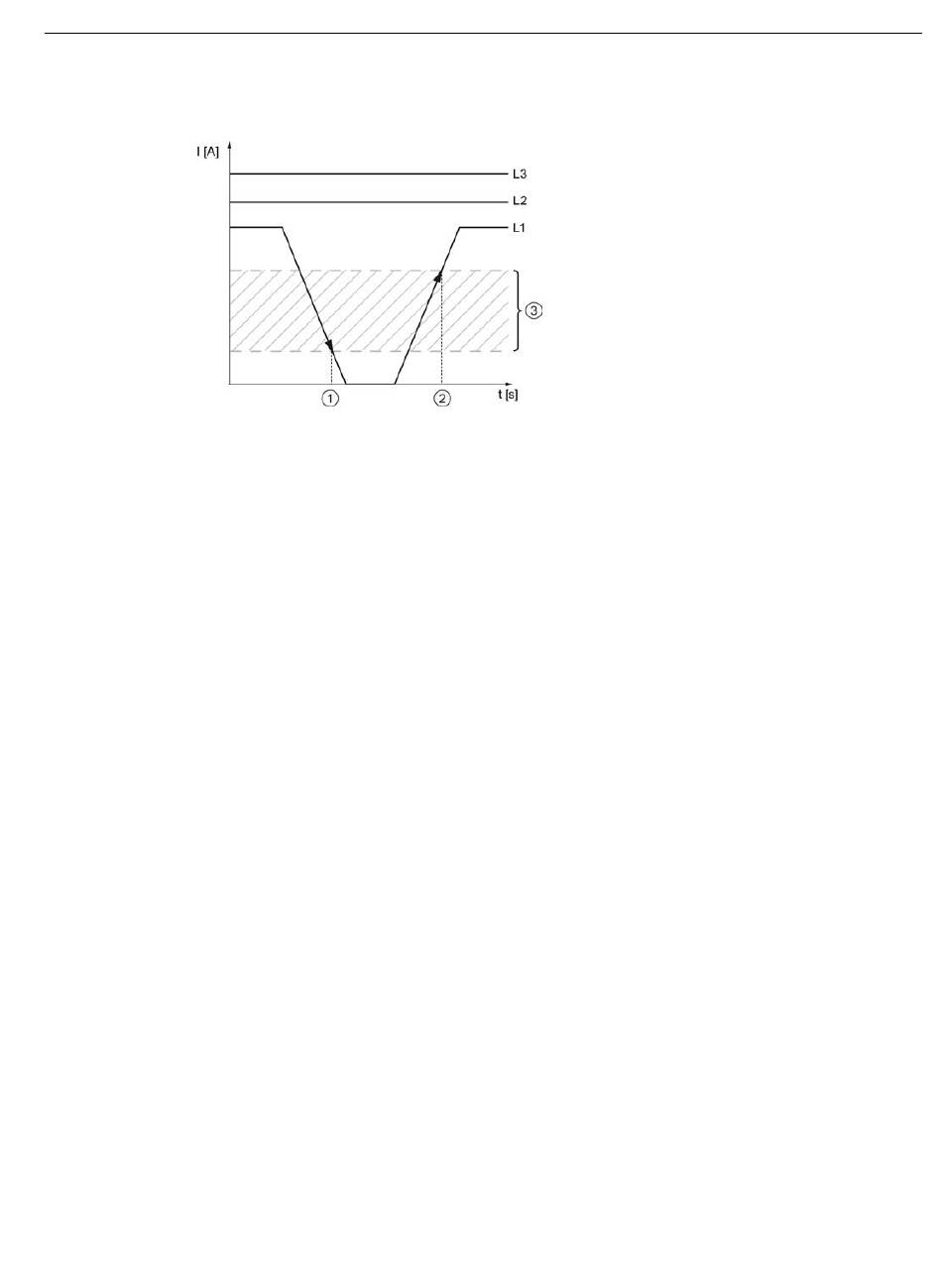

Bild 4-1
Wenn in einem Stromzweig ein Kabelbruch erkannt wird (Zeitpunkt
laufenden Verzögerungszeiten (onDel, RsDel, Del) abgebrochen und der Wechslerkontakt
ändert unmittelbar seinen Schaltzustand (≤ 200 ms). Über IO-Link wird der Kabelbruch an
die Steuerung gemeldet.
Wenn wieder ein definierter Stromfluss in allen Stromzweigen (1L/1 - 2/T1, 3/L2 - 4/T2 und
5/L3 - 6/T3) vorliegt (Zeitpunkt
vorgenommenen Einstellungen.
Bei gewähltem Hand-RESET (Mem = yes) bleibt der Auslösezustand gespeichert.
Überwachungsrelais 3UG48 / 3RR24 für IO-Link
Gerätehandbuch, 09/2014, A5E03394170010A/RS-AC/004
Kabelbruch erkannt
kein Kabelbruch
Hysterese Kabelbruch:
- S00: 1,2 A bis 1,6 A
- S0: 3,0 A bis 4,0 A
- S2: 6,0 A bis 8,0 A
Kabelbruch
②
), reagiert der Wechslerkontakt wieder entsprechend den
Stromüberwachungsrelais 3RR24
4.3 Funktion
①
), werden alle
