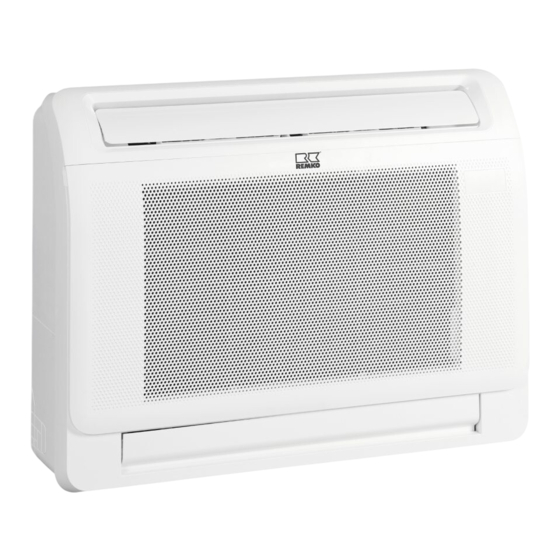

REMKO RWT Serie Bedienungs- Und Installationsanleitung
Wandtruhen zum kühlen und heizen
Verwandte Anleitungen für REMKO RWT Serie
Inhaltszusammenfassung für REMKO RWT Serie
- Seite 1 Bedienungs- und Installationsanleitung REMKO Serie RWT Wandtruhen zum Kühlen und Heizen RWT 355 DC, RWT 525 DC 0337-2023-03 Version 1, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler Kältemittel keine Haftung! Originaldokument...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................5 1.1 Allgemeine Sicherheitshinweise...................... 5 1.2 Kennzeichnung von Hinweisen....................... 5 1.3 Personalqualifikation........................5 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............6 1.5 Sicherheitsbewusstes Arbeiten....................... 6 1.6 Sicherheitshinweise für den Betreiber..................... 6 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 6 1.8 Eigenmächtiger Umbau und Veränderungen.................. - Seite 4 REMKO Serie RWT Außerbetriebnahme..........................47 Störungsbeseitigung und Kundendienst..................48 Pflege und Wartung..........................51 Gerätedarstellung und Ersatzteillisten..................... 53 14.1 Gerätedarstellung Innengeräte....................53 14.2 Ersatzteilliste Innengeräte......................54 14.3 Gerätedarstellung Außenteil RWT 355 DC................. 55 14.4 Ersatzteilliste Außenteil RWT 355 DC..................56 14.5 Gerätedarstellung Außenteil RWT 525 DC................. 57 14.6 Ersatzteilliste Außenteil RWT 525 DC..................
-
Seite 5: Sicherheits- Und Anwenderhinweise
Sicherheits- und Anwenderhinweise GEFAHR! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führt, wenn sie nicht gemieden wird. Gerätes oder deren Komponenten die Betriebsan- leitung aufmerksam durch. -
Seite 6: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
REMKO Serie RWT 1.4 Gefahren bei Nichtbeachtung Beauftragen Sie ausschließlich authorisiertes Fachpersonal für Wartungen oder Instandset- der Sicherheitshinweise zungen. Die Nichtbeachtung der Sicherheitshinweise kann Die Anlage ist mit einem brennbaren Kälte- sowohl eine Gefährdung für Personen als auch für mittel gefüllt. Tauen Sie eventuell vereiste die Umwelt und Geräte zur Folge haben. -
Seite 7: Eigenmächtiger Umbau Und Veränderungen
Inbetriebnahme die dem Gerät beigefügte bzw. aufgestellt werden. „Gewährleistungsurkunde” vollständig ausgefüllt Die Geräte und Komponenten dürfen nicht in an die REMKO GmbH & Co. KG zurückgesandt Bereichen mit erhöhter Beschädigungsgefahr hat. Die Gewährleistungsbedingungen sind in den betrieben werden. Die Mindestfreiräume sind „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 8: Transport Und Verpackung
REMKO Serie RWT 1.11 Transport und Verpackung Die Geräte werden in einer stabilen Transportver- packung geliefert. Überprüfen Sie bitte die Geräte sofort bei Anlieferung und vermerken eventuelle Schäden oder fehlende Teile auf dem Lieferschein und informieren Sie den Spediteur und Ihren Ver- tragspartner. -
Seite 9: Technische Daten
Technische Daten 2.1 Gerätedaten Baureihe RWT 355 DC RWT 525 DC Inverter-Wandtruhen-Raumklimageräte- Betriebsweise kombination zum Kühlen und Heizen Nennkühlleistung (0,8-4,2) (2,6-5,6) Energieeffizienzgröße SEER El. Nennleistungsaufn. Kühlen El. Nennstromaufn. Kühlen Energieverbrauch,jährlich, Q Energieeffizienzklasse Kühlen 3,8 (0,4-4,7) 5,3 (2,2-6,3) Nennheizleistung Energieeffizienzgröße SCOP El. - Seite 10 REMKO Serie RWT Zugehöriges Innengerät / Baureihe RWT 355 DC IT RWT 525 DC IT Spannungsversorgung V/Ph/Hz 230/1~/50 Einsatzbereich (Raumvol.), ca. Einstellbereich Raumtemperatur °C +17 bis +30 Einstellbereich relative Luftfeuchtigkeit °C +35 bis +85 Arbeitsbereich °C/r.F.% +16 bis +30 / 35-65...
- Seite 11 Zugehöriges Außenteil / Baureihe RWT 355 DC AT RWT 525 DC AT Spannungsversorgung V/Ph/Hz 230/1~/50 Arbeitsbereich Kühlen °C +5 bis +50 Arbeitsbereich Heizen °C +5 bis +24 Luftvolumenstrom, max. 2200 2100 Schutzart IP24 Schallleistung max. dB (A) Schalldruckpegel dB (A) Kältemittel Kältemittel, Grundmenge 0,71...
-
Seite 12: Geräteabmessungen Außenteile
REMKO Serie RWT 2.2 Geräteabmessungen Außenteile Abb. 1: Abmessungen RWT 355-525 DC AT (alle Angaben in mm) Maße (mm) RWT 355 DC RWT 525 DC Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. 2.3 Geräteabmessungen Abb. 2: Geräteabmessungen RWT 355-525 DC IT (Alle Angaben in mm) -
Seite 13: Aufbau Und Funktion
Aufbau und Funktion Gerätebeschreibung Die Raumklimageräte RWT 355-525 DC verfügen über ein RWT...AT Außenteil sowie über ein Innen- gerät RWT...IT. Das Außenteil dient im Kühlbetrieb zur Abgabe der vom Innengerät aus dem zu kühlenden Raum ent- nommenen Wärme an die Außenluft. Im Heizbe- trieb kann im zu beheizenden Raum am Innen- gerät die vom Außenteil aufgenommene Wärme abgegeben werden. -
Seite 14: Bedienung
REMKO Serie RWT Bedienung 4.1 Allgemeine Hinweise Das Innengerät wird komfortabel mit der serienmä- ßigen Infrarot-Fernbedienung bedient. Die ord- nungsgemäße Datenübermittlung wird vom Innen- gerät mit einem Signalton quittiert. Sollte eine Programmierung über die Infrarot-Fernbedienung nicht möglich sein, kann das Innengerät auch manuell bedient werden. -
Seite 15: Anzeige Am Innengerät
REMKO Smart-Control App Die Geräte können mit einem angeschlossenen SC-1 (Smart-Com) oder einem eingesteckten WIFI-Stick über das REMKO Smart-Webportal oder über die REMKO Smart-Control App gesteuert werden. Weitere Informationen zum Abb. 8: Einsetzen der Batterien Anschluss an die Inneneinheit sind dem Kapitel "Elektrischer Anschluss"... -
Seite 16: Manuelle Luftverteilung
REMKO Serie RWT 4.3 Manuelle Luftverteilung Einstellen der Luftverteilung Die vertikalen Luftleitlamellen können händisch nach links und rechts verstellt werden (siehe Abb. 10). Zusätzlich steht für die horizontale Luft- verteilung die automatische Swing-Funktion zur Verfügung (siehe Kapitel "Tasten der Fernbedie- nung"). -
Seite 17: Tasten Der Fernbedienung
4.4 Tasten der Fernbedienung Taste „Ventilatorgeschwindigkeit“ Wechselt zwischen den verschiedenen Ventilator- geschwindigkeiten in folgender Reihenfolge: AUTO Þ20% Þ40% Þ60% Þ80% Þ100% Þ... Die Ventilatorgeschwindigkeit kann außerdem mit den Tasten „Pfeil hoch“ und „Pfeil runter“ in 1%- Schritten angepasst werden. Gedrückt halten der Taste aktiviert die Silence- Funktion. - Seite 18 REMKO Serie RWT Taste "eco gear" Zusatzfunktionen Wechselt zwischen den verfügbaren Energiespar- Breathe Away funktionen in folgender Reihenfolge: Self clean eco Þ gear 75 % Þ gear 50 % Þ OFF Þ eco ... Bio Clean eco: Sleep der Sollwert wird auf 24 °C angehoben und die Follow me Ventilatorgeschwindigkeit auf Automatik gesetzt.
- Seite 19 Tastensperre Tastenfunktionen Erscheint wenn die Tastensperre der Fernbedie- Modus "Auto" nung aktiv ist. Stellen Sie sicher, dass das Innengerät an die Stromversorgung angeschlossen und einge- schaltet ist. Temperatur-Anzeige Die Betriebsmodus-Anzeige auf dem Anzeigefeld Zeigt den Sollwert für die Temperatureinstellung des Innengerätes fängt an zu blinken. (16 °C - 30 °C) bzw.
- Seite 20 REMKO Serie RWT Modus "Kühlen", "Heizen" und "Umluft" Modus "Entfeuchten" Drücken Sie die "ON/OFF"-Taste [1] um das Drücken Sie die "ON/OFF"-Taste [1] um das Klimagerät einzuschalten. Klimagerät einzuschalten. Drücken Sie die "MODE"-Taste [2] um die Drücken Sie die "MODE"-Taste [2] um die Betriebsarten "Kühlen", "Heizen"...
- Seite 21 Modus "Timer" Durch Drücken der " TIMER"-Taste kann die "Ein- schaltzeit" und die "Ausschaltzeit" des Gerätes ein- Beim Einstellen der Einschalt- und Ausschalt- gestellt werden. zeit ist diese für 10 Stunden in einem 30 Minuten Abstand und danach in einem Stun- Einstellen der "Einschaltzeit"...
- Seite 22 REMKO Serie RWT Beispiele für Einstellungen der TIMER-Funktion Kombinierter TIMER (Gleichzeitiges Einstellen von "TIMER-ON" und "TIMER-OFF") "TIMER-ON" (Auto-on Modus) "TIMER-OFF ð " TIMER-ON" Beispiel: (An ð Stop ð Start) Das Klimagerät soll sich, ab dem Zeitpunkt der Programmierung, in 2 Stunden einschalten Beispiel: Drücken Sie die "TIMER"-Taste.
- Seite 23 Sleep Frostschutzfunktion Die Sleep-Funktion kann genutzt werden um im Die Frostschutzfunktion hält die Raumlufttempe- ratur über 8 °C, um Schäden an der Bausubstanz Nachtbetrieb Energie zu sparen. Bei aktivierter zu vermeiden. Sleep-Funktion wird der Temperatur-Sollwert regel- mäßig reduziert (Kühlbetrieb) bzw. angehoben Drücken Sie die "ON/OFF"-Taste [1] um das (Heizbetrieb).
-
Seite 24: Tastensperre
REMKO Serie RWT Tastensperre Die Frostschutzfunktion hält die Raumlufttempe- ratur über 8°C, um Schäden an der Bausubstanz zu vermeiden. Drücken Sie die "Turbo"-Taste [1] und die "Humidity"-Taste [2] gleichzeitig für 5 Sekunden um die Tastensperre zu aktivieren bzw. zu deaktivieren. -
Seite 25: Montageanweisung Für Das Fachpersonal
Montageanweisung für das Fachpersonal 5.1 Wichtige Hinweise vor der 5.2 Wanddurchbrüche Installation Es muss ein Wanddurchbruch von mindestens 65 mm Durchmesser und 10 mm Gefälle von Bringen Sie das Gerät in der Originalverpa- Innen nach Außen erstellt werden. ckung so nah wie möglich an den Montageort. Sie vermeiden so Transportschäden. -
Seite 26: Wahl Des Installationsortes
REMKO Serie RWT 5.4 Wahl des Installationsortes Wind Wird das Gerät vorwiegend in windigen Gegenden Innengerät installiert, ist darauf zu achten, dass der austre- Das Innengerät ist für die horizontale Deckenmon- tende Warmluftstrom mit der Hauptwindrichtung tage konzipiert. Der Mindestabstand zum Fuß- abgetragen wird. -
Seite 27: Mindestfreiräume
Aufstellung im Gebäudeinneren Installieren Sie einen zusätzlichen Ventilator, der über den gleichen Luftvolumenstrom des Sorgen Sie für eine ausreichende Wärmeab- im Raum aufzustellenden Außenteiles verfügt fuhr, wenn das Außenteil im Keller, auf dem und der eventuelle zusätzliche Druckverluste Dachboden, in Nebenräumen oder Hallen auf- durch Luftkanäle kompensieren kann gestellt wird (Abb. -
Seite 28: Ölrückführungsmaßnahmen
REMKO Serie RWT 5.6 Ölrückführungsmaßnahmen Wird das Außenteil auf einem höheren Niveau als das Innengerät angeordnet, sind geeignete Ölrück- führungsmaßnahmen zu treffen. Dies erfolgt in der Regel durch die Herstellung eines Ölhebebogen, der je 7 steigende Meter zu installieren ist. -
Seite 29: Anschlussvarianten
5.7 Anschlussvarianten Die folgenden Anschlussarianten für die Kältemittel-, Kondensat- und Steuerleitungen können genutzt werden. Abb. 31: Anschlussvarianten A: Abgang rechts C: Abgang unten B: Abgang links D: Abgang hinten... -
Seite 30: Abmessungen Geräterückseite
REMKO Serie RWT 5.8 Abmessungen Geräterückseite Abb. 32: Abmessungen Geräterückseite (alle Angaben in mm) A: Wandkonsole C: Wanddurchbruch B: Abstandshalter... -
Seite 31: Installation
Installation 6.2 Anschluss der Kältemittelleitungen 6.1 Geräteinstallation Der bauseitige Anschluss der Kältemittelleitungen erfolgt an einer Ecke des Gerätes innerhalb der Zwischendecke. Nach erfolgter Montage sind die HINWEIS! Verbindungen dampfdiffusionsdicht zu isolieren. Die Installation darf nur durch autorisiertes, nach §6 ChemKlimaschutzV zertifiziertes Fach- personal durchgeführt werden. - Seite 32 REMKO Serie RWT Die folgenden Anweisungen beschreiben die Installation des Kältekreises und die Montage von Innengerät und Außenteil: Entnehmen Sie die erforderlichen Rohrquer- schnitte bitte der Tabelle „Technische Daten“. Installieren Sie das Innengerät und schließen Sie die Kältemittelleitung entsprechend der Bedienungsanleitung des Innengerätes an.
-
Seite 33: Dichtigkeitskontrolle
6.3 Dichtigkeitskontrolle Sind alle Verbindungen hergestellt, wird die Mano- meterstation wie folgt an dem entsprechenden Schraderventilanschluss angeschlossen: blau = großes Ventil = Saugdruck Nach erfolgtem Anschluss wird die Dichtigkeitsprü- fung mit getrocknetem Stickstoff durchgeführt. Zur Dichtigkeitskontrolle werden die hergestellten Verbindungen mit Lecksuchspray besprüht. Sind Blasen sichtbar, ist die Verbindung nicht korrekt ausgeführt. -
Seite 34: Kältemittel Hinzufügen
REMKO Serie RWT 6.4 Kältemittel hinzufügen Kondensatanschluss und gesicherte Die Geräte besitzen eine Kältemittelgrundfüllung. Darüber hinaus sind bei Kältemittelleitungslängen Ableitung von über 5 Metern einfacher Länge je Kreis eine zusätzliche Füllmenge an Kältemittel, entspre- Kondensatanschluss chend der nachstehenden Tabelle, zu ergänzen: Auf Grund der Taupunktunterschreitung am Register kommt es während des Kühlbetriebes zur... - Seite 35 Gesicherte Ableitung bei Undichtigkeiten Regionale Vorschriften oder Gesetze des Umwelt- schutzes, z.B. Wasserhaushaltgesetzes (WHG), können zur Vorbeugung von unkontrollierten Ablei- tungen im Falle einer Undichtigkeit geeignete Vor- kehrungen erfordern, um austretendes Kältema- schinenöl oder Medium mit Gefahrenpotential einer sicheren Entsorgung zuzuführen. HINWEIS! Bei Kondensatabführung über einen Kanal muss nach DIN EN 1717 sichergestellt sein,...
-
Seite 36: Elektrischer Anschluss
REMKO Serie RWT Elektrischer Anschluss 8.1 Allgemeine Anschluss- 8.2 Anschluss des Innengerätes und Sicherheitshinweise Führen Sie den Anschluss folgendermaßen durch: Bei den Geräten ist eine Spannungsversorgung Öffnen Sie das Lufteintrittsgitter (siehe am Außenteil und eine vieradrige Steuerleitung mit Abb. 39). - Seite 37 Anschluss einer optionalen Kabelfernbedie- nung (KFB-3) An den Geräten kann optional eine Kabelfernbe- dienung (KFB-3) angeschlossen werden. Führen Sie den Anschluss folgendermaßen durch: Öffnen Sie das Lufteintrittsgitter (siehe Abb. 39). Lösen Sie die Schraube des Platinenge- häuses (siehe Abb. 40) und bauen Sie das Platinengehäuse aus.
-
Seite 38: Anschlüsse Der Multifunktionsplatine
CN46 CN42 CN41 CN45 werden: REMKO Smart-Control Touch SC-1 REMKO Smart-Control Touch SC-1 Smart- REMKO Redundanzmodul KFB-R Abb. 44: Anschlüsse der Multifunktionsplatine Bauseitige übergeordnete Regelung Kontakt extern "Ein / Aus" Der Kontakt extern "Ein / Aus" ermöglicht eine externe Freigabe oder Sperre des Innengerätes von einer entfernten Stelle. - Seite 39 Dreh-Schalter Adressierung Anschluss einer optionalen zentralen Regelung (SC-1, SC-1 Smart-Com) Anhand des Dreh-Schalters wird in Kombination An den Geräten kann optional eine zentrale Rege- mit den DIP-Schaltern die Adresse vom Innengerät lung (SC-1) angeschlossen werden. festgelegt (s. Kapitel "Adressierung"). Führen Sie den Anschluss folgendermaßen durch: Hinweis: Öffnen Sie das Lufteintrittsgitter (siehe Die Durchführung der Adressierung ist nur in...
- Seite 40 REMKO Serie RWT Adressierung des Innengerätes (SC-1, SC-1 Durch den Drehschalter ENC3 wird die Gerätead- Smart-Com) resse anschließend genauer spezifiziert. Die Gerä- teadresse ergibt sich aus der Kombination der Innengeräten, die an einer zentralen Regelung beiden Schalter wie folgt: angeschlossen werden, muss eine Geräteadresse von 0 bis 63 zur Zuordnung im Gerätebus zuge-...
- Seite 41 Anschluss eines optionalen Redundanzmoduls Einbau eines optionalen WIFI-Sticks (KFB-R) Die Geräte sind serienmäßig mit einer Schnittstelle An den Geräten kann optional ein Redundanz- für einen WIFI-Stick ausgestattet, welche sich im modul (KFB-R) angeschlossen werden. Platinengehäuse auf der rechten Geräteseite befindet. Der WIFI-Stick kann einfach in die Aus- Führen Sie den Anschluss folgendermaßen durch: sparung eingesetzt und in die USB-Schnittstelle eingesteckt werden.
-
Seite 42: Anschluss Des Außenteils
REMKO Serie RWT 8.3 Anschluss des Außenteils Verankern Sie die Leitung in der Zugentlas- tung und bauen Sie das Gerät wieder Zum Anschluss der Leitung gehen Sie folgender- zusammen. maßen vor: Demontieren Sie den Gerätedeckel. Entfernen Sie die sich beim Anschluss befindliche Seitenwand. - Seite 43 Anschluss optionaler Kondensatpumpe KP 6 / KP 8 1(L) 2(N) L(A) N(A) S(A) PE 230 V/1~/50 Hz Abb. 52: Elektrisches Anschlussschema Außenteil Zuleitung Kondensatpumpe Innengerät Störkontakt Kondensatpumpe Kondensatpumpe KP 6 / KP 8 BK: schwarz Netzzuleitung WH: weiß...
-
Seite 44: Elektrisches Schaltschema
REMKO Serie RWT 8.5 Elektrisches Schaltschema Innengeräte CN81 CN32 CN12 CN42 CN23 CN19 CN15 ge (ws) CN18 ge/gn L N S 13 14 15 16 Abb. 53: Elektrisches Schaltschema Innengeräte Steuerplatine Temperatursensor Raumluft Displayplatine Feuchtigkeitssensor Raumluft Multifunktionsplatine Anschluss Kabelfernbedienung Verdampferventilatormotor unten... - Seite 45 Außenteile 1(L) 2(N) S CN 1A CN 60 CN 17 CN 9 CN 32 CN 15 CN 30 CN 29 CN 25 CN 28 2/3/4/5 CN 7 CN 21 CN 31 Abb. 54: Elektrisches Schaltschema Außenteile A: Steuerplatine Kondensator Kompressor AC-Ventilator Transformator 10: Elektronisches E-Ventil...
-
Seite 46: Vor Der Inbetriebnahme
REMKO Serie RWT Vor der Inbetriebnahme Inbetriebnahme Nach erfolgreicher Dichtigkeitskontrolle ist die Vakuumpumpe mittels der Manometerstation an HINWEIS! den Ventilanschlüssen des Außenteiles (siehe Kapitel „Dichtigkeitskontrolle“) anzuschließen und Die Inbetriebnahme ist nur durch speziell ein Vakuum zu erzeugen. geschultes Fachpersonal durchführbar und nach der Bescheinigung entsprechend zu doku- Vor der ersten Inbetriebnahme des Gerätes und... -
Seite 47: Außerbetriebnahme
Schalten Sie das Gerät über die Fernbedie- führen. nung ein und wählen Sie den Kühlmodus, maximale Ventilatordrehzahl und niedrigste Die Firma REMKO GmbH & Co. KG oder Ihr Solltemperatur. zuständiger Vertragspartner nennen Ihnen gerne einen Fachbetrieb in Ihrer Nähe. Messen Sie die Überhitzung, Außen-, Innen-,... -
Seite 48: Störungsbeseitigung Und Kundendienst
REMKO Serie RWT Störungsbeseitigung und Kundendienst Die Geräte und Komponenten werden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf fehlerfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte die Funk- tion nach untenstehender Liste. Bei Anlagen mit Innengerät und Außenteil ist auch das Kapitel „Störungsbe- seitigung und Kundendienst“... - Seite 49 Störung Mögliche Ursachen Überprüfung Abhilfe Filter ist verunreinigt / Sind die Filter gereinigt Filterreinigung durch- Lufteintritts-/Austrittsöff- worden? führen nung durch Fremdkörper blockiert Fenster und Türen Gibt es eine bauliche / Fenster und Türen geöffnet. Wärme-/ bzw. anwendungsmäßige Ver- schließen / zusätzliche Kältelast wurde erhöht änderung? Anlagen montieren...
- Seite 50 REMKO Serie RWT Status-/Fehleranzeige am Innengerät Anzeige Fehlerbeschreibung Abtauung aktiv (Status) Self clean-Funktion aktiv (Status) Keine Freigabe (extern Ein / Aus) (Status) EH 00 EEPROM Fehler Innengerät EH 0A EL 01 Kommunikationsfehler zwischen Innengerät und Außenteil EH 03 Drehzahlregelung Ventilator Innengerät außer Funktion EH 31 Drehzahlregelung Verdampferventilator oben außer Funktion...
-
Seite 51: Pflege Und Wartung
Pflege und Wartung Reinigen Sie vor Beginn einer längeren Still- standsperiode die Lamellen des Innengerätes Die regelmäßige Pflege und Beachtung einiger und Außenteiles. Grundvoraussetzungen gewährleisten einen stö- rungsfreien Betrieb und eine lange Lebensdauer Wartung des Gerätes. Wir empfehlen einen Wartungsvertrag mit jähr- lichem Wartungsintervall mit einer entspre- chenden Fachfirma abzuschließen. - Seite 52 REMKO Serie RWT Reinigung des Gehäuses Beachten Sie die Pflege und Wartungsanwei- sungen in der separaten Bedienungsanleitung Unterbrechen Sie die Spannungsversorgung zum Gerät. Öffnen Sie das Lufteintrittsgitter auf der Vor- derseite und klappen Sie es nach vorne bzw. unten. Reinigen Sie das Gitter und die Abdeckung mit einem weichen angefeuchtetem Tuch.
-
Seite 53: Gerätedarstellung Und Ersatzteillisten
Gerätedarstellung und Ersatzteillisten 14.1 Gerätedarstellung Innengeräte Abb. 58: Gerätedarstellung Innengeräte Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 54: Ersatzteilliste Innengeräte
REMKO Serie RWT 14.2 Ersatzteilliste Innengeräte WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. Bezeichnung Bezeichnung Frontblende Ventilatormotor, unten Luftfilter Luftaustrittslamelle unten, Set Gehäusefront Lamellenmotor, unten Kondensatwanne Feuchtigkeitssensor... -
Seite 55: Gerätedarstellung Außenteil Rwt 355 Dc
14.3 Gerätedarstellung Außenteil RWT 355 DC Abb. 59: Gerätedarstellung RWT 355 DC AT Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 56: Ersatzteilliste Außenteil Rwt 355 Dc
REMKO Serie RWT 14.4 Ersatzteilliste Außenteil RWT 355 DC WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. Bezeichnung Deckblech Schutzgitter Vorderwand Vorderwand Ventilatorflügel Ventilatormotor Halteblech Ventilatormotor Eckblech links Verflüssiger... -
Seite 57: Gerätedarstellung Außenteil Rwt 525 Dc
14.5 Gerätedarstellung Außenteil RWT 525 DC Abb. 60: Gerätedarstellung RWT 525 DC AT Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 58: Ersatzteilliste Außenteil Rwt 525 Dc
REMKO Serie RWT 14.6 Ersatzteilliste Außenteil RWT 525 DC WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. Bezeichnung Deckblech Schutzgitter Vorderwand Vorderwand Ventilatorflügel Ventilatormotor Halteblech Ventilatormotor Eckblech links Verflüssiger... -
Seite 59: Index
Index Abmessungen Geräterückseite ... . . 30 Manuelle Bedienung ..... 14 Anschlussvarianten . -
Seite 60: Remko Qualität Mit System
REMKO QUALITÄT MIT SYSTEM Klima | Wärme | Neue Energien Telefon +49 (0) 5232 606-0 REMKO GmbH & Co. KG Hotline National +49 (0) 5232 606-0 Klima- und Wärmetechnik Telefax +49 (0) 5232 606-260 Im Seelenkamp 12 E-mail info@remko.de Hotline International 32791 Lage Internet www.remko.de...
