Über epGate PN
2
Mit Hilfe des epGate PN-Gateway können in der Fabrik- und Prozessautomatisierung EtherNet/IP-Daten
auf PROFINET-Geräte abgebildet werden. Das Gateway ist für den zyklischen Datentransfer zwischen
EtherNet/IP- und PROFINET-Geräten ausgelegt. epGate PN sammelt Eingangsdaten von PROFINET-Geräten
in einem EtherNet/IP Input Assembly und schreibt PROFINET-Ausgangsdaten von einem EtherNet/IP-
Output Assembly. Die Assembly-Daten werden von der speicherprogrammierbaren Steuerung (SPS) oder
anderen angeschlossenen I/O-Netzwerkgeräten auf der EtherNet/IP-Seite gesteuert.
epGate PN unterstützt zwei Input Assemblies und zwei Output Assemblies. Nachdem die Feldgeräte mit
dem Communication Configuration Tool konfiguriert wurden, werden die Daten automatisch zwischen
dem EtherNet/IP- und dem PROFINET-Netzwerk ausgetauscht. Die Menge der Daten, die übertragen,
gesammelt und verarbeitet werden können, ist jedoch aus einer Reihe von Gründen begrenzt:
Einschränkungen beim Datenaustausch
epGate PN sammelt die Daten von I/O-Geräten in zwei Input Assemblies und zwei Output Assemblies.
Jedes Assembly-Objekt kann maximal 255 Bytes enthalten.
Einige SPS unterstützen nur jeweils ein Input Assembly und ein Output Assembly.
Die gesamte Datenmenge, die mit epGate PN ausgetauscht werden kann, ist auf 1020 Bytes (4 x 255
Bytes) beschränkt.
Mit der Standardlösung epGate PN können Sie maximal 16 PROFINET-Geräte anschließen. Mit einem
Software-Lizenz-Upgrade kann Ihr epGate PN mit bis zu 32 Feldgeräten interagieren.

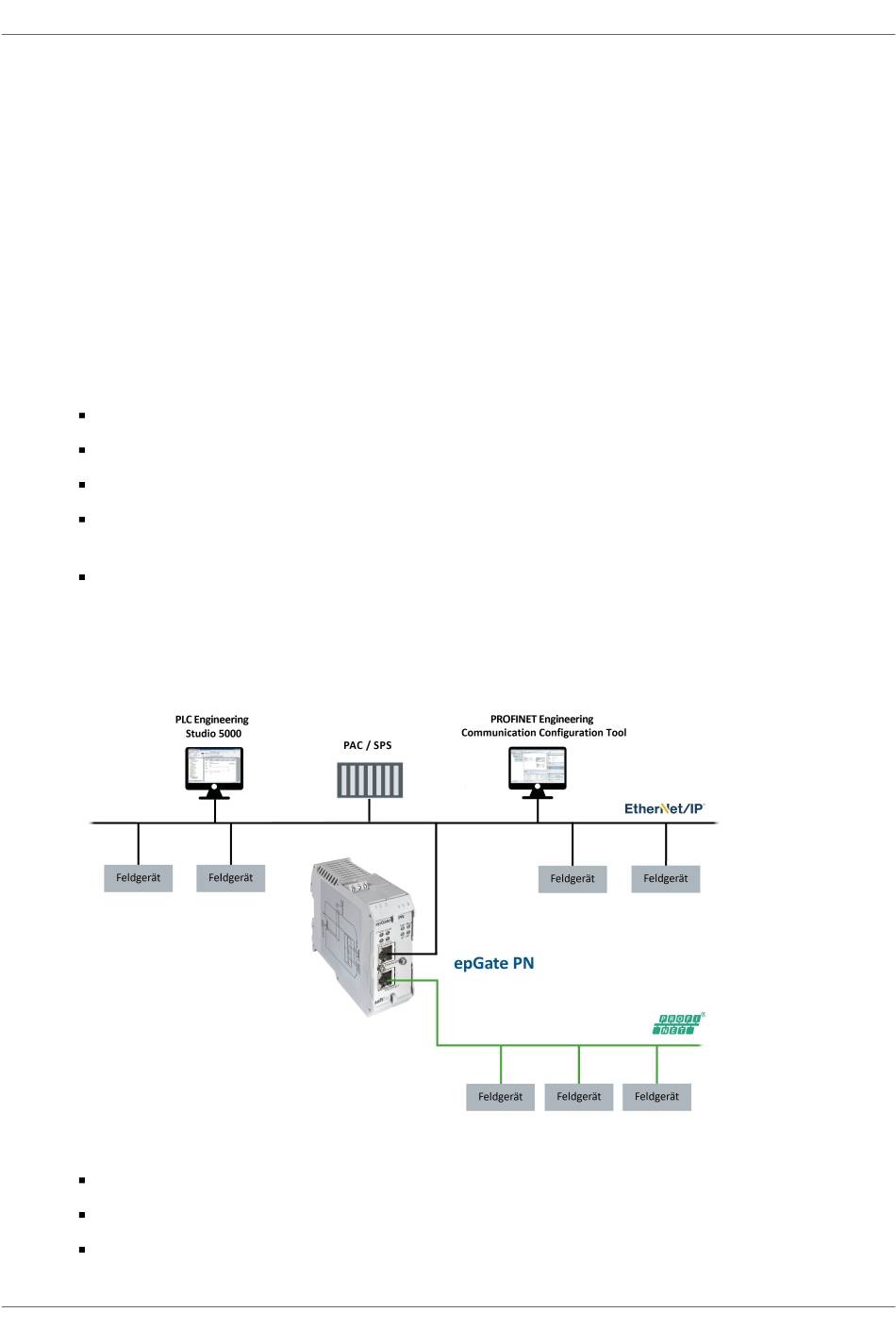

Netzwerkübersicht
Das epGate PN kann von Ihrem PC aus mit den folgenden Tools verwaltet werden:
Search And Configure Tool
Communication Configuration Tool
RS Logix 5000/Studio 5000 er jedes andere EtherNet/IP PLC Engineering-Tool
Version: DE-072018-1.01
Chapter 2 - Über epGate PN
