epGate PN - Bedienungsanleitung
LED-Statusanzeigen
7

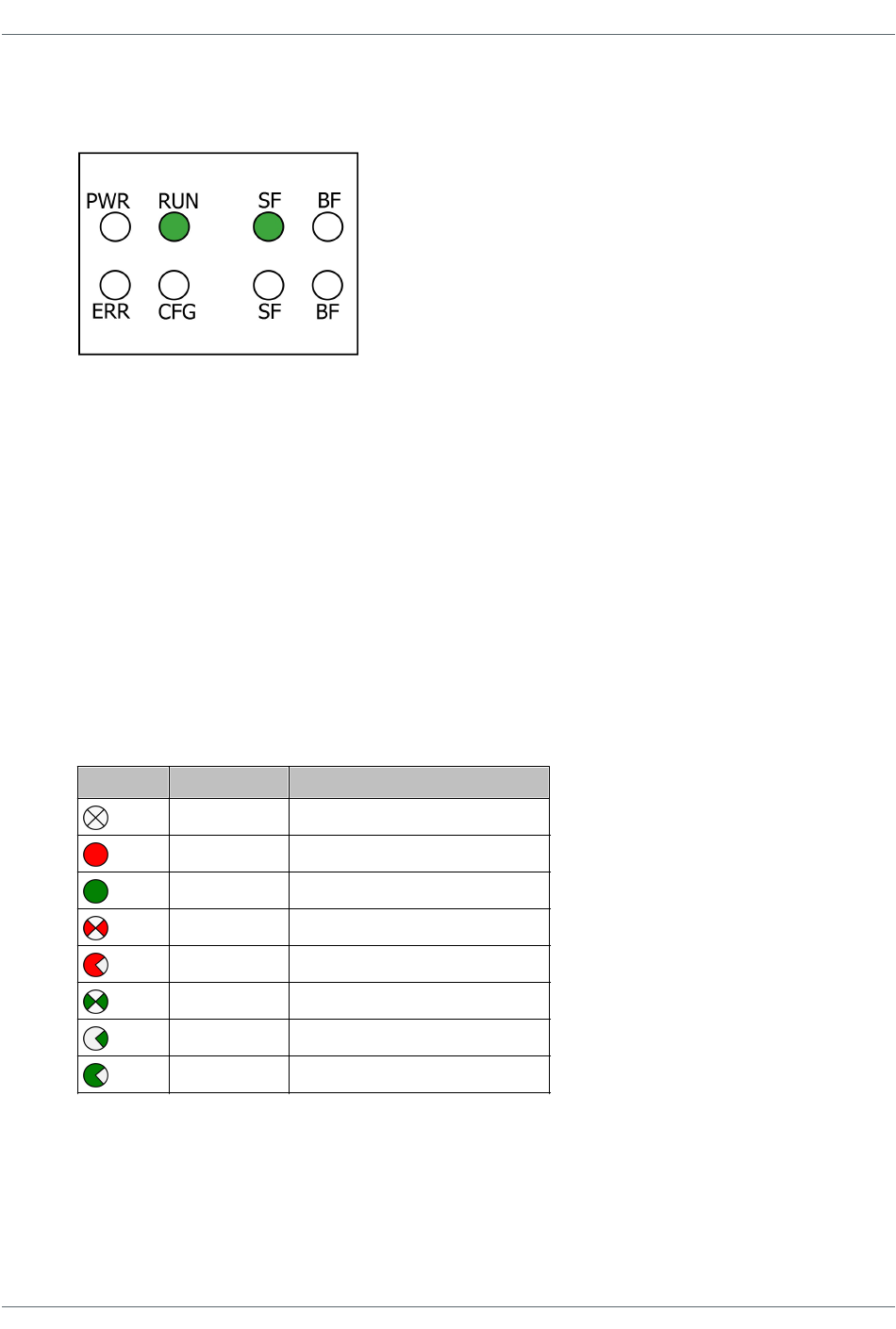

Das epGate PN ist auf seiner Vorderseite mit acht LEDs ausgestattet:
PWR
RUN
ERR
CFG
Net
Mod
SF
BF
Die LEDs können dauerhaft leuchten oder in unterschiedlichen Farben und Frequenzen blinken. Wir
verwenden die folgenden Symbole:
Symbol
26
Spannungsversorgung
In Betrieb (engl. running)
Fehler (engl. error)
Konfiguration (engl. configuration) - zeigt das Hochladen der Konfiguration an
Netzwerk, zeigt EtherNet/IP-Netwerkstatus an
Module, zeigt EtherNet/IP-Modulstatus an
Systemfehler - zeigt PROFINET/PROFIBUS-Systemfehler (fehlerhafte Konfiguration,
interne Fehler, ...)
Busfehler - zeigt PROFINET/PROFIBUS-Busfehler
Farbe
Zustand
keine
aus
rot
leuchtet dauerhaft
grün
leuchtet dauerhaft
rot
blinkt (1 Hz)
rot
blinkt schnell (5 Hz)
grün
blinkt (1 Hz)
grün
blinkt langsam (0.5 Hz)
grün
blinkt schnell (5 Hz)
Version: DE-072018-1.01
