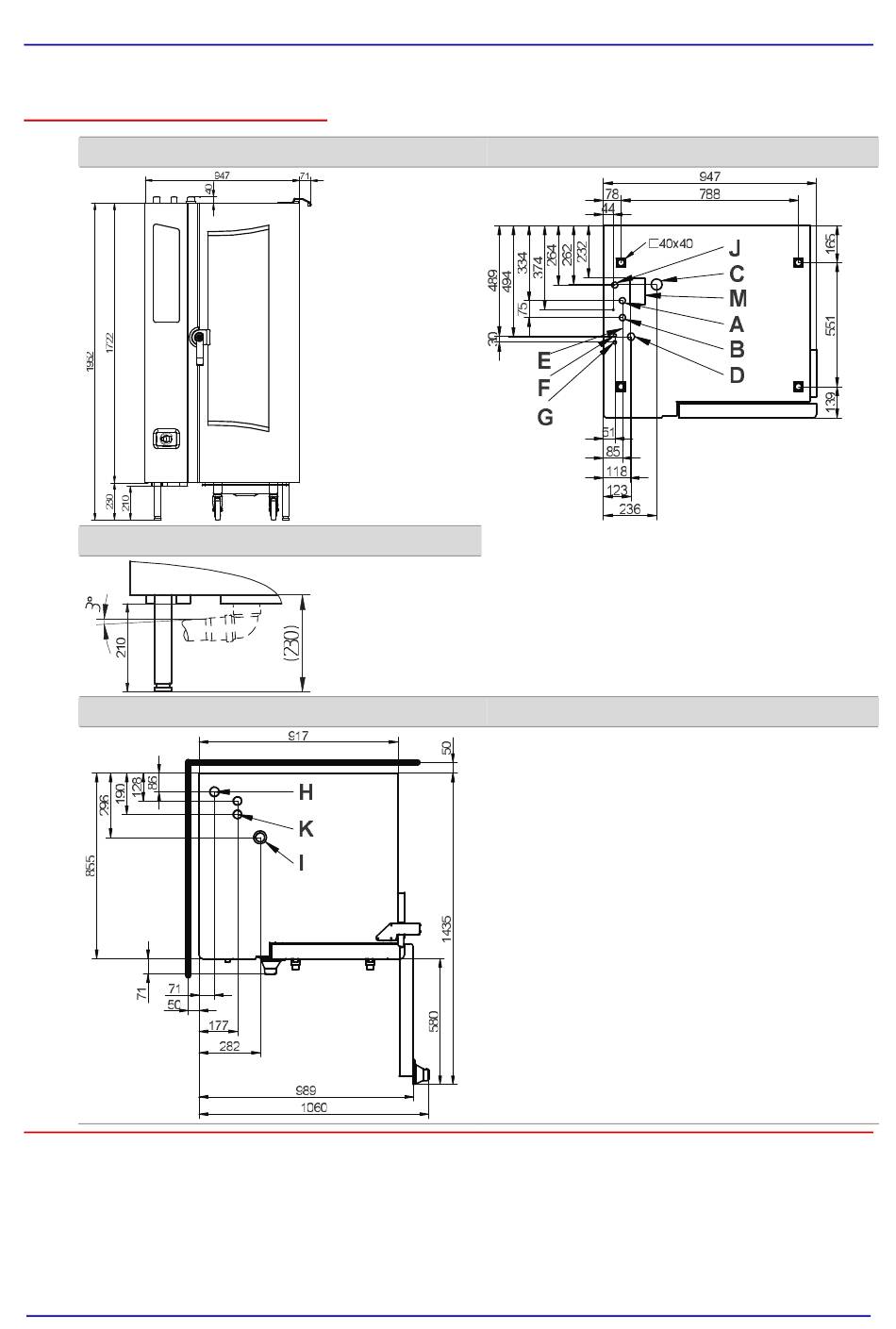

Technische Daten, Maßzeichnungen und Anschlusspläne
►
OGS 20.10
Ansicht
Detail Wasserablauf
Draufsicht mit Wandabständen
Installationshandbuch
Anschlüsse an der Unterseite
Bedeutung der markierten Elemente
Wasseranschluss Weichwasser G3/4"
A
Wasseranschluss Kaltwasser G3/4"
B
Abwasseranschluss DN50
C
Elektroanschluss
D
Potenzialausgleich
E
Klarspülanschluss
F
Reinigeranschluss
G
Abluftstutzen
H
Unterdrucksicherung
I
Gasanschluss
J
Abgasrohr Gas (Heißluftheizung)
K
Überlauf 120 x 65
M
