IUH-F190-V1-*,IUT-F190-R4-V1*
Bedienung
Wenn Sie den Befehl MF11 (Filter aktivieren - Modus 1) ausführen, hat dieser Befehl Auswir-
kungen auf alle folgenden Befehle.
Wird als nächstes ein Schreibbefehl ausgeführt, werden alle Transponder "B" im Erfassungs-
bereich selektiert und erhalten ein Selektiert-Flag. Der Schreibbefehl wird nur für Transponder
ausgeführt, die ein Selektiert-Flag gesetzt haben.

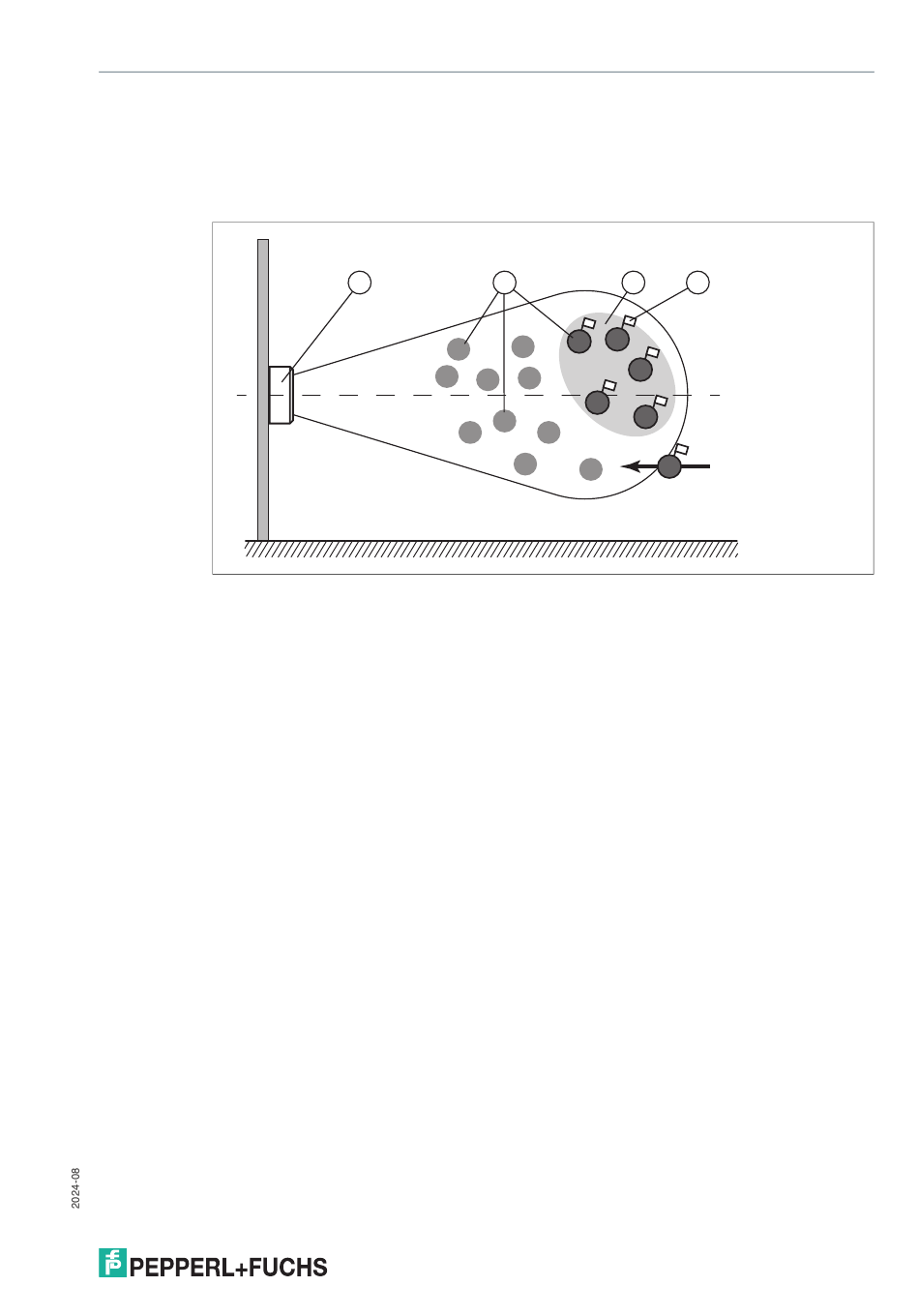

Filter auf "B" gesetzt, Befehl MF11 (Filter aktiviert - Modus 1) selektiert alle Transponder "B",
nachfolgende Befehle sprechen die selektierten Transponder "B" an.
1 Schreib-/Lesekopf
2 Transponder "A", "B", "C"
3 Filtermaske
4 Selektiert-Flag
Befehl MF - Modus 2
Im Erfassungsbereich des Schreib-/Lesekopfes befinden sich insgesamt 15 Transponder, je
fünf davon sind durch A, B und C charakterisiert. Der Filter wird durch den Befehl FI auf "B"
gesetzt.
Wenn Sie den Befehl MF12 (Filter aktivieren - Modus 2) ausführen, hat dieser Befehl Auswir-
kungen auf alle folgenden Befehle.
Wird als nächstes ein Schreibbefehl ausgeführt, werden alle Transponder im Erfassungsbe-
reich selektiert, die nicht "B" sind. Diese Transponder erhalten ein Selektiert-Flag. Der Schreib-
befehl wird nur für die Transponder ausgeführt, die kein Selektiert-Flag gesetzt haben.
1 2
A
A
A
A
A
C
C
C
3 4
B
B
B
B
B
C
D
C
