Ohlins 35020-22 Montageanleitung

Vorschau ausblenden
1
2
3
4
5

Quicklinks

Diese Anleitung herunterladen
Hinweis!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
Hinweis!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Auch vom
Zusammenbau in unserem Werk können
Fett- oder Ölreste vorhanden sein. Dies hat
keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt vor
dem Einbau gründlich mit einem Stofflappen.

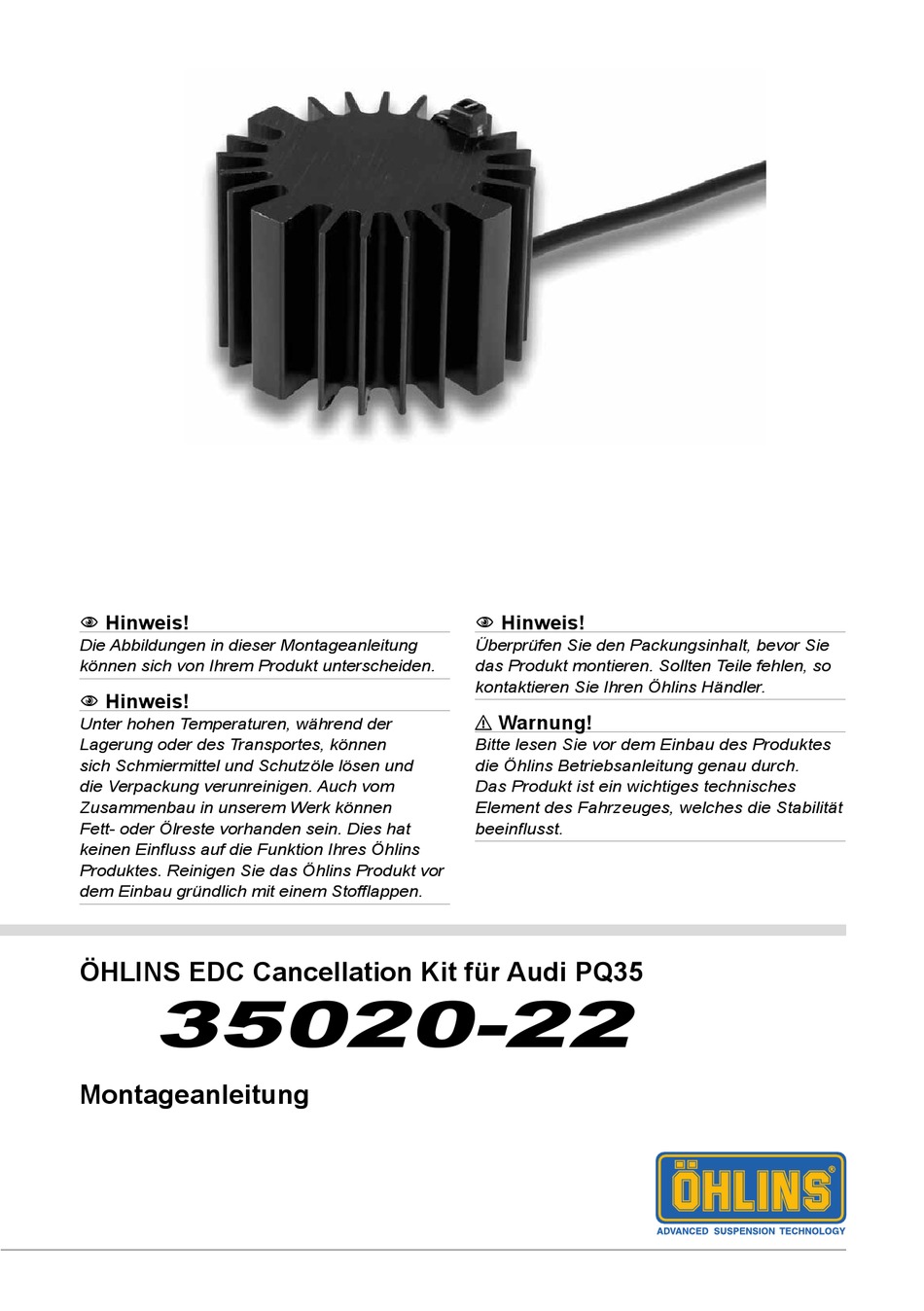

ÖHLINS EDC Cancellation Kit für Audi PQ35
35020-22
Montageanleitung
Hinweis!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch.
Das Produkt ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
loading

Verwandte Anleitungen für Ohlins 35020-22

Inhaltszusammenfassung für Ohlins 35020-22

  • Seite 1 Element des Fahrzeuges, welches die Stabilität Fett- oder Ölreste vorhanden sein. Dies hat beeinflusst. keinen Einfluss auf die Funktion Ihres Öhlins Produktes. Reinigen Sie das Öhlins Produkt vor dem Einbau gründlich mit einem Stofflappen. ÖHLINS EDC Cancellation Kit für Audi PQ35 35020-22 Montageanleitung...
  • Seite 2 MONTAGEANLEITUNG ⚠ Warnung! Es ist sehr zu empfehlen, dass eine Fachwerkstatt das Produkt einbaut. ⚠ Warnung! Kanten- clips Wenn Sie mit einem angehobenen Fahrzeug arbeiten, stellen Sie sicher, dass es abgestützt ist und nicht umkippen kann. Kabelbinder Vorderachse Rechte Fahrzeugseite Führen Sie das originale Stoßdämpferkabel entlang des markierten Punktes und befestigen Sie es mit den mitgelieferten Kabelbindern am...
  • Seite 3 MONTAGEANLEITUNG Vorderachse Linke Fahrzeugseite Führen Sie das originale Stoßdämpferkabel entlang des markierten Punktes und befestigen Sie es mit den mitgelieferten Kabelbindern am originalen Kabelbaum. Befestigen Sie das Canceallation Kit für die Vorderachse mit den mitgelieferten Kantenclips Kanten- Kabelbinder und Kabelbindern am Fahrzeugrahmen. clips Montagebereich für das Vorderachsen Cancellation Kit.
  • Seite 4 MONTAGEANLEITUNG Hinterachse Linke Fahrzeugseite Führen Sie das originale Stoßdämpferkabel entlang des markierten Punktes und befestigen Sie es mit den mitgelieferten Kabelbindern am originalen Kabelbaum. Kabelbinder Befestigen Sie das Cancellation Kit für die Hinterachse mit den mitgelieferten Kantenclips und Kabelbindern am Fahrzeugrahmen. Montagebereich für das Hinterachsen Cancellation Kit.
  • Seite 5 Hinterachse Rechte Fahrzeugseite Führen Sie das originale Stoßdämpferkabel entlang des markierten Punktes und befestigen Sie es mit den mitgelieferten Kabelbindern am originalen Kabelbaum. Kabelbinder Befestigen Sie das Cancellation Kit für die Hinterachse mit den mitgelieferten Kantenclips und Kabelbindern am Fahrzeugrahmen. Montagebereich für das Hinterachsen Cancellation Kit.
