Guntamatic BIOSTAR 13 Planung Und Installation Seite 36

Heizkreis 0 mit Festwertregelung / Heizkreis 1 und 2 gemischt
für den Betrieb mit Hoch- und Niedertemperatur-Heizkreisen geeignet
Achtung: Bei teilweise sehr geringer Leistungsabnahme (< 30%) wie z.B. bei einem Niedrigstenergie- oder Passivhaus sowie bei
Überdimensionierung, empfehlen wir den Einbau eines Pufferspeichers! (siehe Schema BI-03)

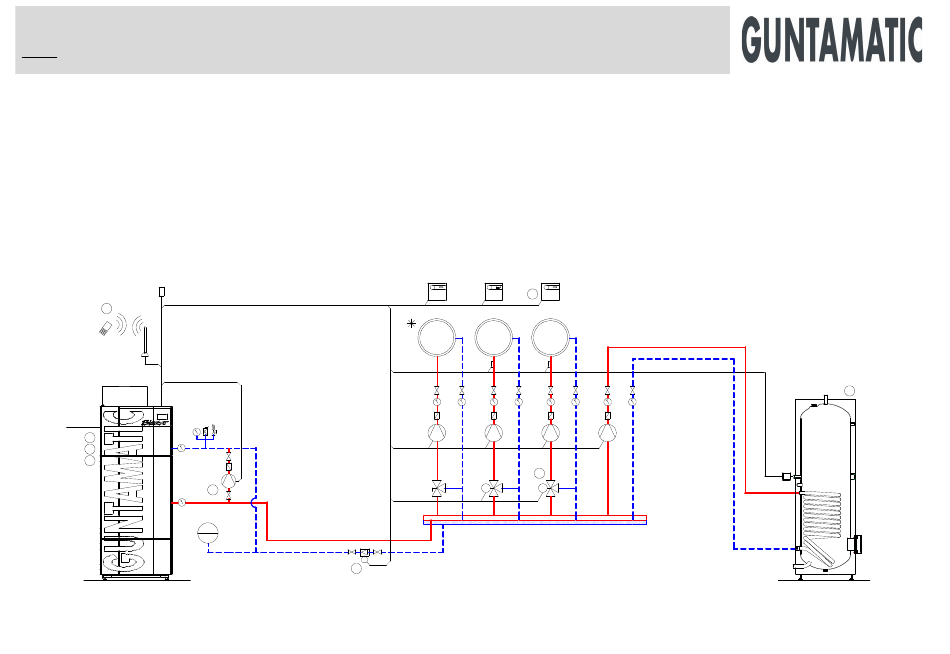

Schema: BI-02
Elektrischer Anschluss laut Bedienungs- und Montageanleitung
* Der Heizkreis kann mit einem Raumgerät raumtemperaturgesteuert betrieben werden.
AF
4
230VAC
1
2
>30°C
3
HP0
8
9
RG0 RG1 RG2
6
HK0 HK1 HK2
VF1 VF2
HKP0 HKP1 HKP2
5
M M
Einstellung HP0 = Z-Pumpe
1. BIOSTAR
2. Zugregler mit Ex-Klappe
3. Regelung Set-MKR
4. APP
5. Mischer Stellmotor
6. Raumgerät / Raumstation
7. Warmwasserspeicher
8. Bypasspumpe
9. Wärmezähler
SLP0
laut Preisliste
H38-155
S30-031
laut Preisliste
S50-501
laut Preisliste
laut Preisliste
bauseits
H40-001
7
SF0
03
36
