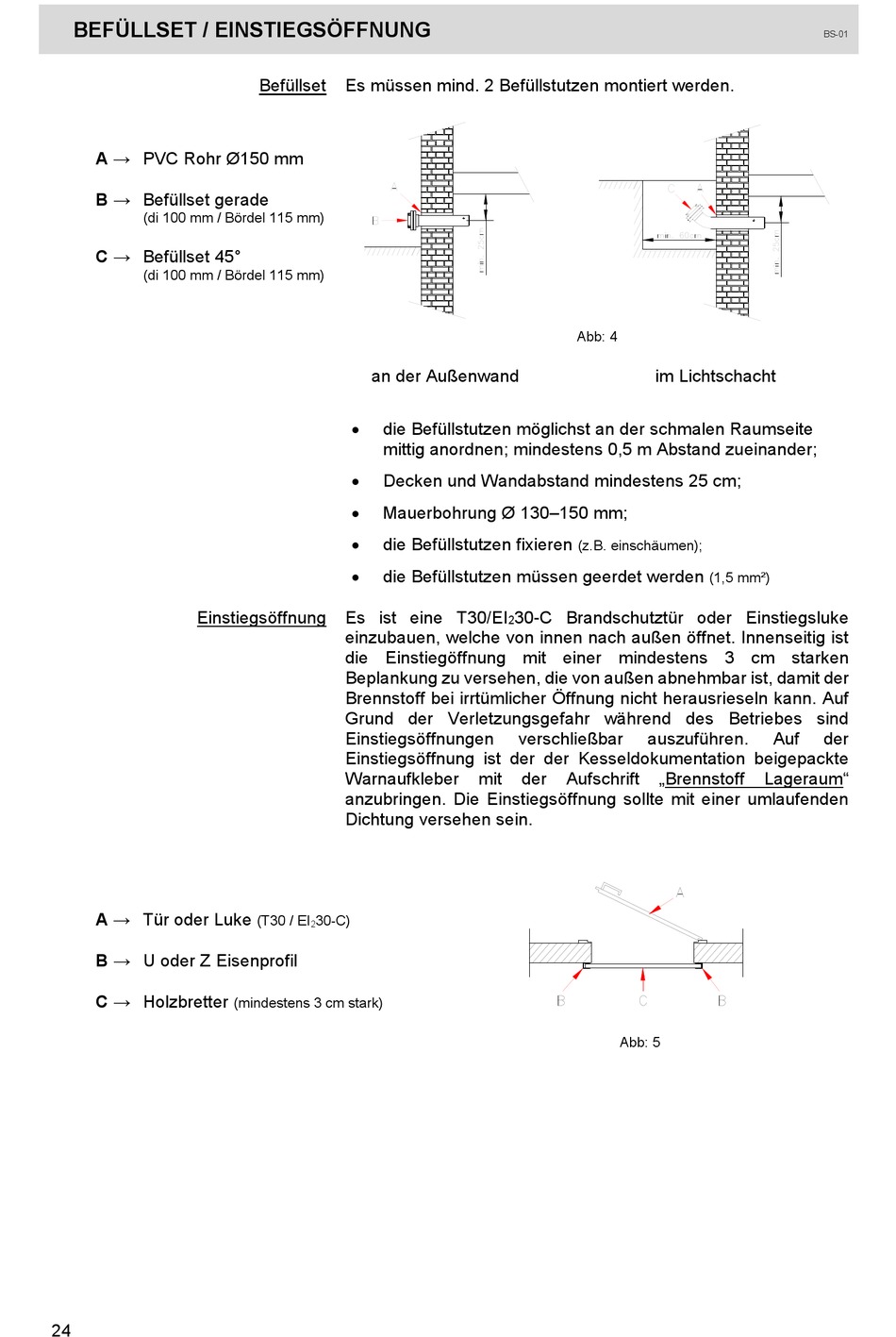

BEFÜLLSET / EINSTIEGSÖFFNUNG
A → PVC Rohr Ø150 mm
B → Befüllset gerade
(di 100 mm / Bördel 115 mm)
C → Befüllset 45°
(di 100 mm / Bördel 115 mm)
Einstiegsöffnung
A → Tür oder Luke
B → U oder Z Eisenprofil
C → Holzbretter
24
Befüllset Es müssen mind. 2 Befüllstutzen montiert werden.
an der Außenwand
die Befüllstutzen möglichst an der schmalen Raumseite

mittig anordnen; mindestens 0,5 m Abstand zueinander;
Decken und Wandabstand mindestens 25 cm;

Mauerbohrung Ø 130–150 mm;

die Befüllstutzen fixieren

die Befüllstutzen müssen geerdet werden

Es ist eine T30/EI
einzubauen, welche von innen nach außen öffnet. Innenseitig ist
die Einstiegöffnung mit einer mindestens 3 cm starken
Beplankung zu versehen, die von außen abnehmbar ist, damit der
Brennstoff bei irrtümlicher Öffnung nicht herausrieseln kann. Auf
Grund der Verletzungsgefahr während des Betriebes sind
Einstiegsöffnungen
Einstiegsöffnung ist der der Kesseldokumentation beigepackte
Warnaufkleber
anzubringen. Die Einstiegsöffnung sollte mit einer umlaufenden
Dichtung versehen sein.
(T30 / EI 30-C)
2
(mindestens 3 cm stark)
Abb: 4
(z.B. einschäumen);
30-C Brandschutztür oder Einstiegsluke
2
verschließbar auszuführen.
mit der Aufschrift
Abb: 5
BS-01
im Lichtschacht
(1,5 mm²)
Auf der
„Brennstoff Lageraum"
