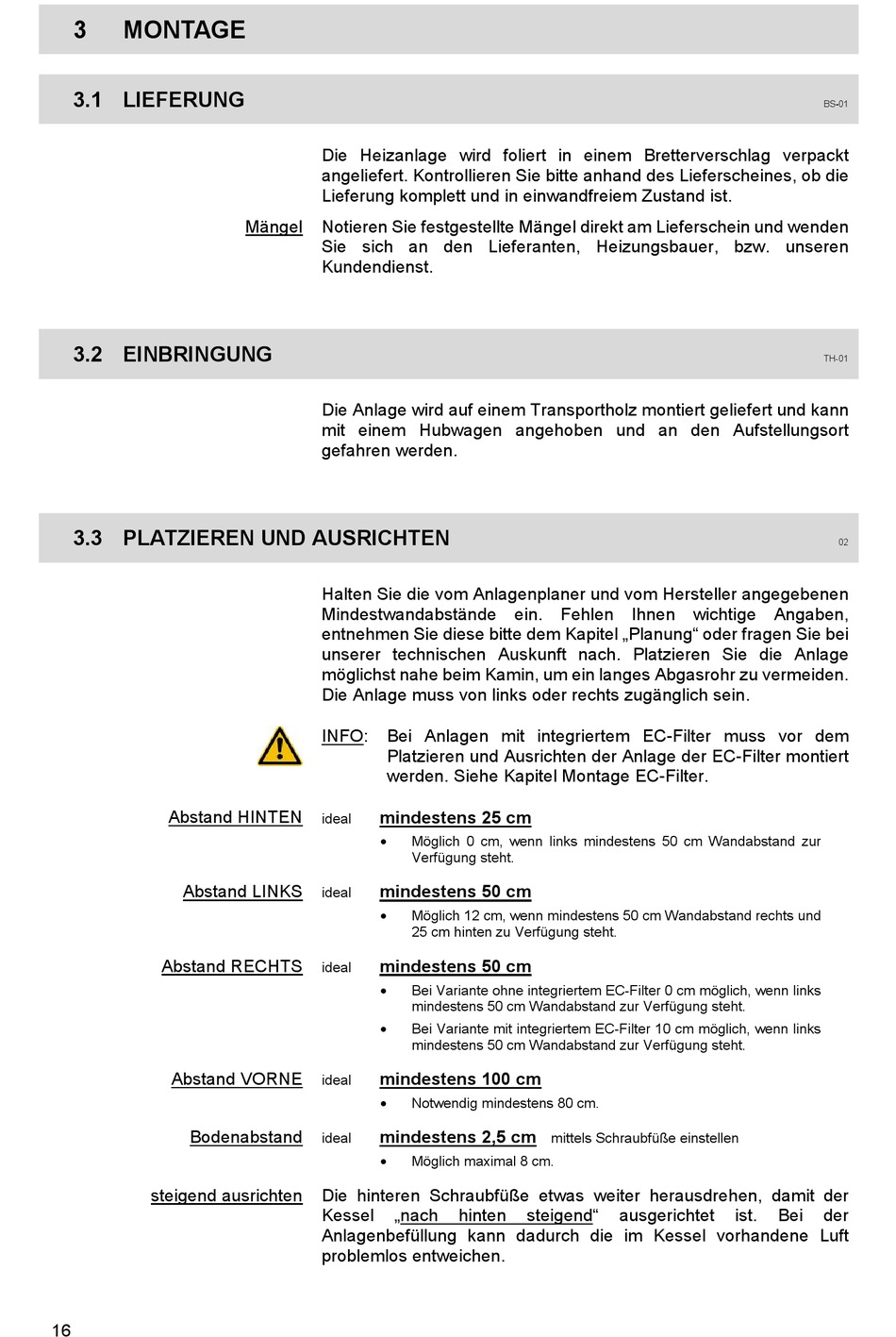

Guntamatic BIOSTAR 13 Planung Und Installation Seite 16

3 MONTAGE
3.1 LIEFERUNG
3.2 EINBRINGUNG
3.3 PLATZIEREN UND AUSRICHTEN
Abstand HINTEN
Abstand LINKS
Abstand RECHTS
Abstand VORNE
Bodenabstand
steigend ausrichten
16
Die Heizanlage wird foliert in einem Bretterverschlag verpackt
angeliefert. Kontrollieren Sie bitte anhand des Lieferscheines, ob die
Lieferung komplett und in einwandfreiem Zustand ist.
Mängel Notieren Sie festgestellte Mängel direkt am Lieferschein und wenden
Sie sich an den Lieferanten, Heizungsbauer, bzw. unseren
Kundendienst.
Die Anlage wird auf einem Transportholz montiert geliefert und kann
mit einem Hubwagen angehoben und an den Aufstellungsort
gefahren werden.
Halten Sie die vom Anlagenplaner und vom Hersteller angegebenen
Mindestwandabstände ein. Fehlen Ihnen wichtige Angaben,
entnehmen Sie diese bitte dem Kapitel „Planung" oder fragen Sie bei
unserer technischen Auskunft nach. Platzieren Sie die Anlage
möglichst nahe beim Kamin, um ein langes Abgasrohr zu vermeiden.
Die Anlage muss von links oder rechts zugänglich sein.
INFO: Bei Anlagen mit integriertem EC-Filter muss vor dem
Platzieren und Ausrichten der Anlage der EC-Filter montiert
werden. Siehe Kapitel Montage EC-Filter.
mindestens 25 cm
ideal
Möglich 0 cm, wenn links mindestens 50 cm Wandabstand zur

Verfügung steht.
mindestens 50 cm
ideal
Möglich 12 cm, wenn mindestens 50 cm Wandabstand rechts und

25 cm hinten zu Verfügung steht.
mindestens 50 cm
ideal
Bei Variante ohne integriertem EC-Filter 0 cm möglich, wenn links

mindestens 50 cm Wandabstand zur Verfügung steht.
Bei Variante mit integriertem EC-Filter 10 cm möglich, wenn links

mindestens 50 cm Wandabstand zur Verfügung steht.
mindestens 100 cm
ideal
Notwendig mindestens 80 cm.

mindestens 2,5 cm
ideal
Möglich maximal 8 cm.

Die hinteren Schraubfüße etwas weiter herausdrehen, damit der
Kessel „nach
Anlagenbefüllung kann dadurch die im Kessel vorhandene Luft
problemlos entweichen.
mittels Schraubfüße einstellen
hinten steigend" ausgerichtet
BS-01
TH-01
02
ist. Bei der
