Powercom 485
Beschreibung der Ausrüstung

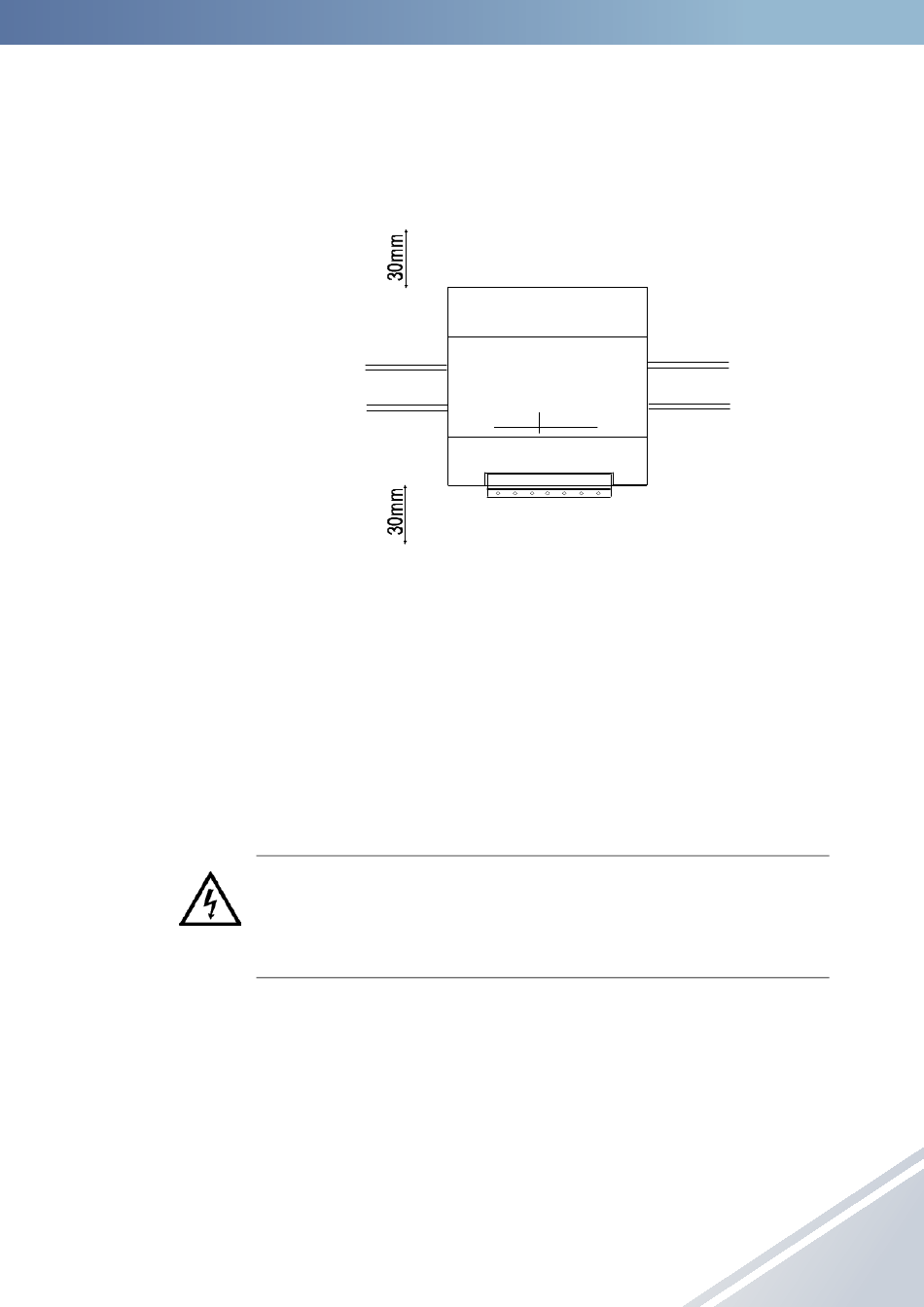

Bild 4
Freiraum Doppelfil-
ter
6.1.6
Einbauen eines VAHLE DOPPELFILTERS
Warnung
Ist die Spannungsversorgung für die VAHLE DOPPELFILTER und alle ange-
schlossenen Geräte während des Ein- bzw. Ausbaus von Geräten nicht ab-
geschaltet, so kann dies zu schweren oder tödlichen Verletzungen und/
oder Sachschaden führen.
Schalten Sie vor dem Ein- bzw. Ausbau der VAHLE DOPPELFILTER die Span-
nungsversorgung vollständig ab. Treffen Sie alle notwendigen Sicherheitsvor-
kehrungen und vergewissern Sie sich, dass vor der Installation der VAHLE DOP-
PELFILTER die Spannungsversorgung abgeschaltet ist.
32
Das VAHLE DOPPELFILTER ist auf natürliche Wärmeabfuhr durch Konvek-
tion ausgelegt. Lassen Sie deshalb oberhalb und unterhalb der Geräte jeweils
mindestens 30 mm Platz, um die Wärmeabfuhr zu gewährleisten (siehe
Bild 4).
A b s t a n d zu r
s a c h g e m ä ß e n
W ä rm e a b fu h r
Wenn Sie das VAHLE DOPPELFILTER in einen Schaltschrank einbauen,
benötigen Sie eine Einbautiefe von mindestens 130 mm.
Bauen Sie Ihre Geräte so auf, dass noch ausreichend Platz für die Verdrah-
tung der Anschlüsse vorhanden ist.
Wählen Sie den Montageort so, dass die in den technischen Daten angege-
benen klimatischen Grenzwerte eingehalten werden.
Achten Sie auf genügend Raum zum Anschluss der Leitungen.
Montieren Sie die Module nur auf einer niederohmig und niederinduktiv geer-
deten Hutschiene oder Montageplatte.
D O P P E LF IL T E R
2 3 0 V AC 5 0 /6 0 H z 6 A
O U T
IN
1
2
3
4
5
6
7
L N P E
- X l -
- Xn -
1
2
3
4
5
6
7
