Powercom 485
Beschreibung der Ausrüstung
6.1.4
6.1.5

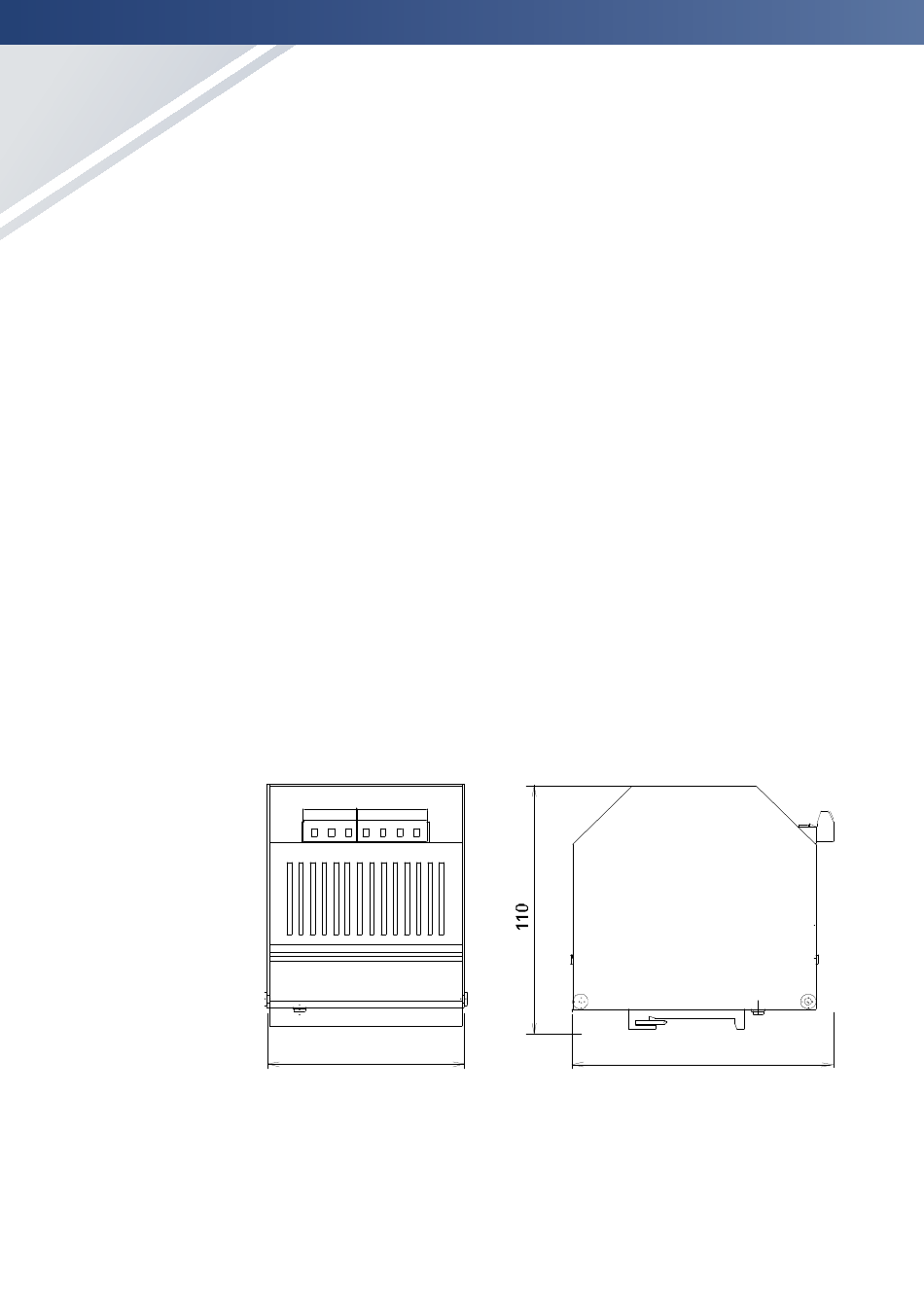

Bild 3
Platzbedarf bei der
Montage eines
VAHLE
®
POWERCOM
Doppelfilters
Die Einspeisung der Datenübertragungsstrecke muß über eine vorgeschaltete
Sicherung erfolgen. Um die VAHLE POWERCOM
ungen von außen z.B. Rundsteuersignale der EVU's zu entkoppeln, muß im Ein-
gang immer ein Doppelfilter eingesetzt werden. Die Verkabelung und der Aufbau
der Geräte in dem Schaltschrank muss den jeweiligen Vorschriften entsprechen
und darf nicht mit Energieleitungen zusammen verlegt werden. Die VAHLE POW-
®
ERCOM Geräte können nur in einer EMV- gerechten Umgebung sicher und
störungsfrei arbeiten (siehe auch "EMV gerechte Installation und Konfiguration
von VAHLE Elektronik-Teilen"). Bei Anlagen mit Frequenzumrichtern sind die Hin-
weise des Gerätelieferanten zu beachten, insbesondere Entstörmassnahmen,
Abstände und Kabelabschirmung. Die Datenübertragung ist nur mit VAHLE-
Stromschienen geprüft und freigegeben. Die Einspeisung der Fahrzeuge muß
immer über Doppelstromabnehmer erfolgen. Bei beheizten Stromschienen sind
besondere Massnahmen erforderlich. Alle eventuell über die Datenleitung ange-
schlossenen Verbraucher müssen einen Doppelfilter haben.
Verdrahtung der Schleifleitung
Bei der Verdrahtung der Schleifleitung sind einige Besonderheiten zu beachten.
Abweichend von der Verkabelung bei Energieschleifleitungen sollte die Einspei-
sung der Datenschleifleitung immer am Ende erfolgen, und am gegenüberlieg-
enden Ende der Strecke muss immer eine Einspeisung oder zumindest ein
Klemmpunkt für eine Abschlußbeschaltung vorhanden sein. Die Verlegung der
stationären VAHLE POWERCOM
Datenleitungen erfolgen. Die Auslegung der Abschlussbeschaltung wird durch
die Länge und den Typ der Schleifleitung sowie der Speisekabel bestimmt und
muss bei der Projektierung der Anlage festgelegt werden.
Vorbereitungen für die Montage
Sie können die VAHLE DOPPELFILTER auf eine Hutschiene montieren.
85
Das VAHLE DOPPELFILTER kann nur horizontal angeordnet werden. Beachten
Sie beim Entwerfen Ihrer Geräteanordnung die folgenden Richtlinien:
®
Übertragung gegen Stör-
®
Verkabelung sollte getrennt von Energie und
4
117
31
