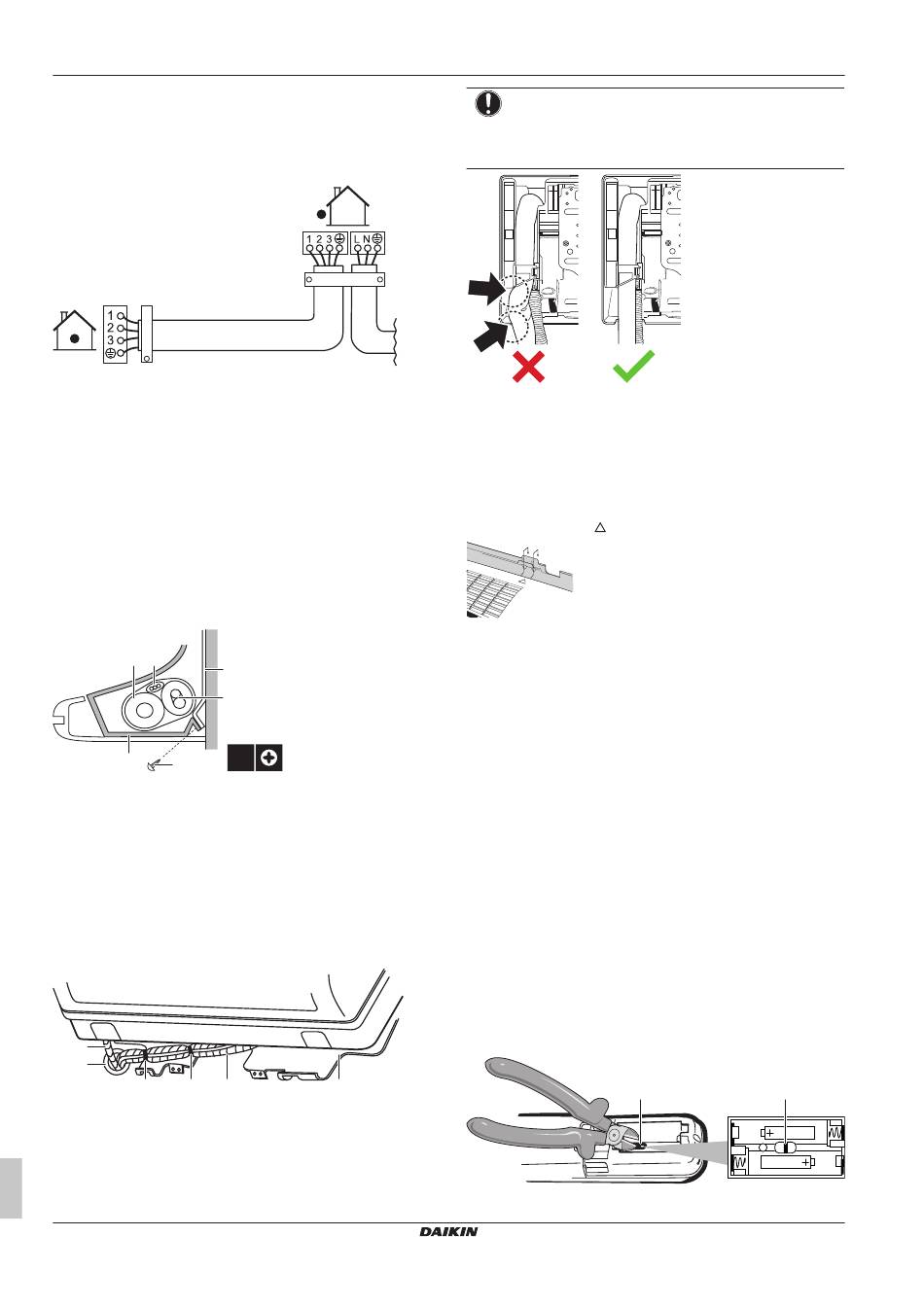

8 Abschließen der Installation des Innengeräts
8 Mit den Anschlussschrauben die Drähte sicher fixieren.
9 An den Drähten ziehen, um zu prüfen, dass sie fest sitzen,
dann mit der Kabelhalterung die Kabel fixieren.
10 Verlegen Sie die Kabel so, dass die Wartungsblende gut
schließt; dann die Wartungsblende schließen.
8 Abschließen der Installation
des Innengeräts
8.1 Abflussrohr, Kältemittelrohrleitung
und Verbindungskabel isolieren
1 Das Abflussrohr, Kältemittelrohrleitung und Verbindungskabel
sind installiert. Die Kältemittelleitungen, das Verbindungskabel
und den Abflussschlauch mit Isolierband umwickeln und
bündeln. Beim Umwickeln so vorgehen, dass bei jeder
Umwicklung die jeweils vorige Umwicklung um eine halbe
Bandbreite überlappt wird.
a b
c
d
f
e
a Ablaufschlauch
b Verbindungskabel
c Montageplatte (Zubehör)
d Kältemittelrohre
e Inneneinheit-Befestigungsschraube M4×12L (Zubehör)
f Unterer Rahmen
8.2 Die Rohre durch die
Wanddurchführung führen
1 Verlegen Sie die Kältemittelrohre entlang des Rohrverlauf, wie
er auf der Montageplatte gekennzeichnet ist.
a
b
c c d
a Ablaufschlauch
b Dieses Loch mit Kitt oder Dichtungsmaterial abdichten
c Vinyl-Klebeband
d Isolierband
e Montageplatte (Zubehör)
Installationsanleitung
14
2×
e
HINWEIS
▪ Kältemittelleitungen NICHT biegen.
▪ Die Kältemittelleitungen NICHT auf den unteren
Rahmen oder das Frontgitter drücken.
2 Den Abflussschlauch und die Kältemittelrohre durch die
Wanddurchführung führen und die Lücken mit Kitt ausfüllen.
8.3 Die Einheit auf der Montageplatte
befestigen
1 Die Inneneinheit auf die
Benutzen Sie die " "-Markierungen zur Orientierung.
2 Drücken Sie mit beiden Händen auf den unteren Rahmen der
Einheit, um sie auf die unteren Haken der Montageplatte zu
setzen. Darauf achten, dass die Kabel NICHT eingequetscht
werden.
Hinweis: Achten Sie darauf, dass sich das Verbindungskabel
NICHT an der Inneneinheit verfangen kann.
3 Drücken Sie mit beiden Händen auf die untere Kante der
Inneneinheit, damit sie fest auf den Haken der Montageplatte
einrastet.
4 Die Inneneinheit mit den 2 Inneneinheit-Befestigungsschrauben
M4×12L (Zubehör) auf der Montageplatte befestigen.
9 Konfiguration
9.1 Beim Infrarotsignal-Empfänger der
Inneneinheit einen anderen Kanal
einstellen
Falls in 1 Raum 2 Inneneinheiten installiert sind, können für 2
Benutzerschnittstellen unterschiedliche Adressen eingestellt werden.
1 Aus der Benutzerschnittstelle die Batterien entfernen.
2 Den Jumper für die Adresse durchschneiden.
a
a Adressierungs-Jumper
FTXP20~35N5V1B9 + ATXP20~35N5V1B9
Wandhalterungshaken setzen.
a
Innenraum-Klimagerät von Daikin
3P748643-1 – 2023.07
