ENDRESS + HAUSER
Gammapilot FMG50
Überfüllsicherung
Überfüllsicherung mit Standgrenzschalter für ortsfeste Behälter
zur Lagerung wassergefährdender Flüssigkeiten
Radiometrischer Füllstandgrenzschalter
1. Aufbau der Überfüllsicherung
Das Messsystem besteht aus einer "Strahlenschranke", die aus einem
Strahlenschutzbehälter mit radioaktivem Gammastrahler und dem eigentlichen
Standaufnehmer Gammapilot FMG50, gebildet aus Gamma-Detektor (1) und
eingebautem Messumformer (2).
Im Messumformer (2) (Kommunikationsvariante 4-20 mA/HART) wird ein dem
Füllstand proportionales analoges Signal (4...20 mA) erzeugt und einem
nachgeschaltetem Grenzwertschalter (3) (Auswerteeinheit) (z.B. dem mitgeprüften
RMA 42) zugeführt, der ein binäres Signal erzeugt.
Das binäre Signal des Grenzsignalgebers (3) steuert direkt oder über einen
Signalverstärker (4) eine Meldeeinrichtung (5a) oder eine Steuerungseinrichtung (5b)
mit Stellglied (5c).
Die nicht geprüften Anlageteile der Überfüllsicherung, wie Signalverstärker (4),
Meldeeinrichtung mit Hupe und Lampe (5a) bzw. Steuerungseinrichtung (5b) und
Stellglied (5c) müssen den Abschnitten 3 und 4 der Zulassungsgrundsätze für
Überfüllsicherungen (ZG-ÜS) entsprechen.

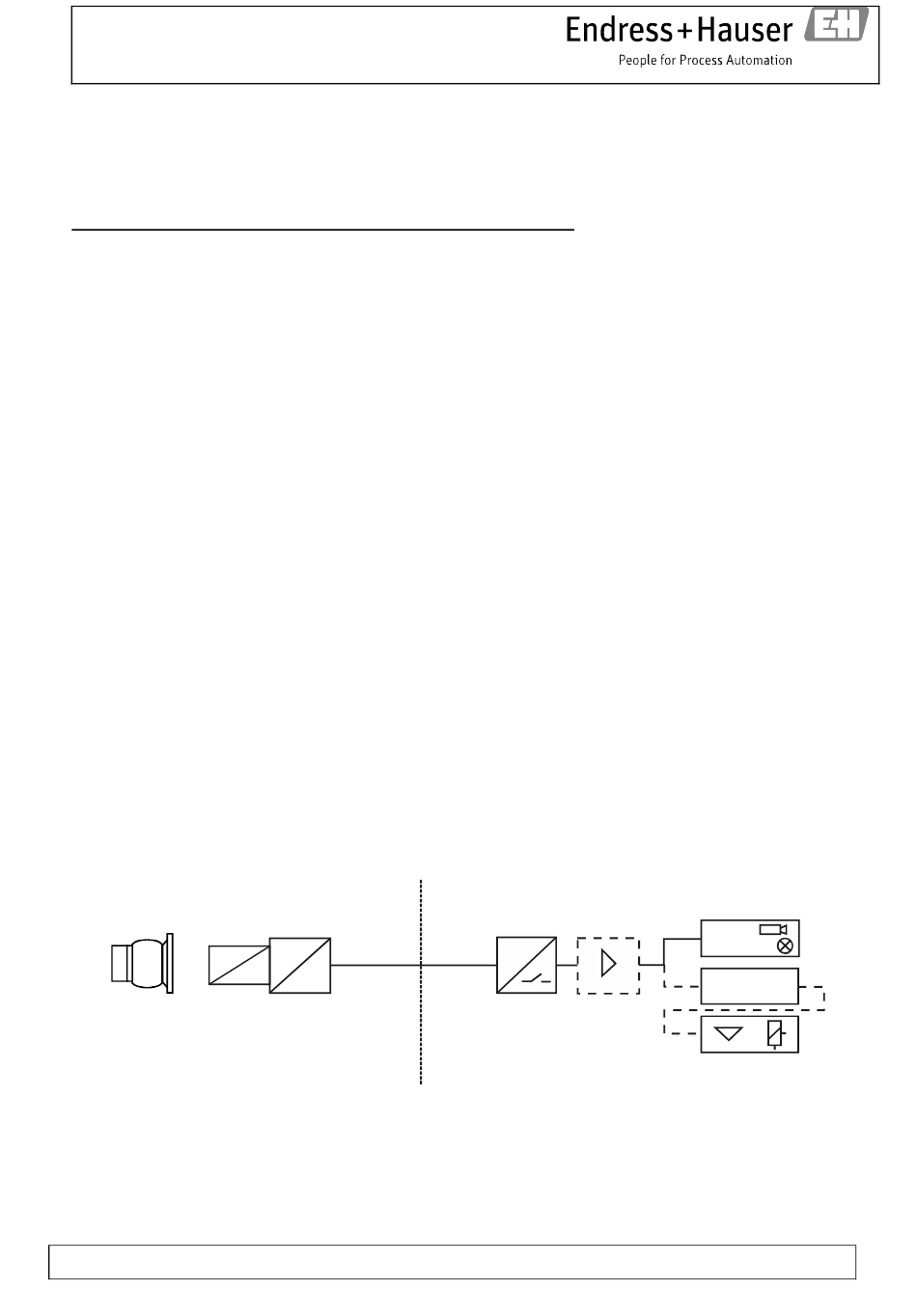

1.1. Schema der Überfüllsicherung
L
Gamma-
(1)
strahler
(1) Standaufnehmer Gammapilot (Detektor)
(2) Messumformer (Elektronikeinsatz)
(3) Grenzsignalgeber mit binärem Signalausgang
(Auswerteeinheit), z.B. der mitgeprüfte
Prozesstransmitter RMA42
(4) Signalverstärker
Abt.: TDL/TPS: Bearb.: S.Weidenbruch/S. Probst
961004448-B TD_WHG_ÜS_FMG50.docx
Gammapilot FMG50
TECHNISCHE BESCHREIBUNG
E
4/20mA
E
E
(2)
Technische Beschreibung Nr. 961004448-B
E
(3)
(4)
(5a) Meldeeinrichtung mit Hupe und
Lampe
(5b) Steuerungseinrichtung
(5c) Stellglied
(5a)
(5b)
(5c)
