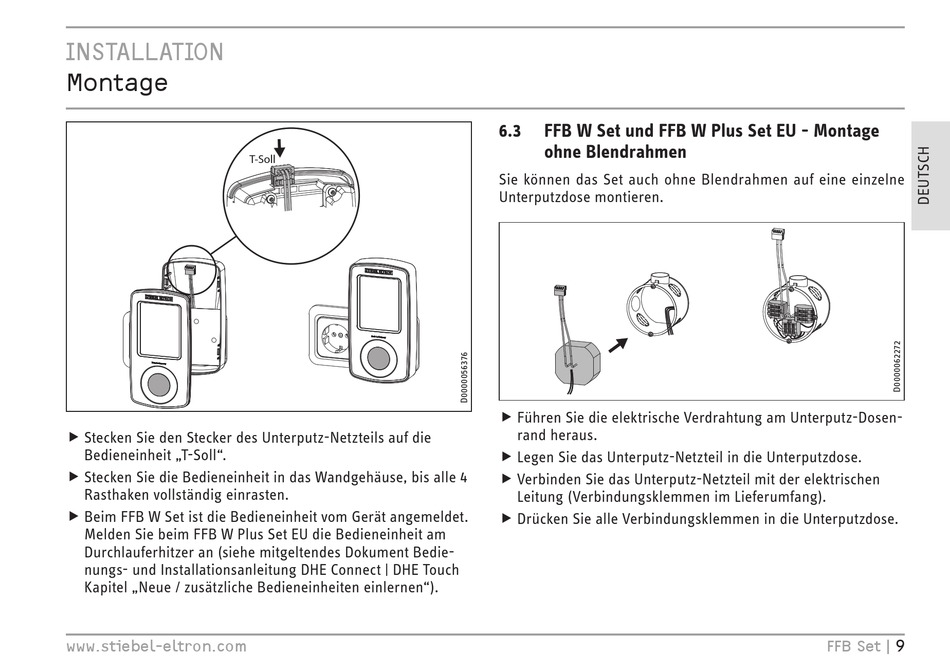

INSTALLATIoN
Montage
f Stecken Sie den Stecker des Unterputz-Netzteils auf die
f
Bedieneinheit „T-Soll".
f Stecken Sie die Bedieneinheit in das Wandgehäuse, bis alle 4
f
Rasthaken vollständig einrasten.
f Beim FFB W Set ist die Bedieneinheit vom Gerät angemeldet.
f
Melden Sie beim FFB W Plus Set EU die Bedieneinheit am
Durchlauferhitzer an (siehe mitgeltendes Dokument Bedie-
nungs- und Installationsanleitung DHE Connect | DHE Touch
Kapitel „Neue / zusätzliche Bedieneinheiten einlernen").
www.stiebel-eltron.com
T-Soll
6.3
FFB W Set und FFB W Plus Set EU - Montage
ohne Blendrahmen
Sie können das Set auch ohne Blendrahmen auf eine einzelne
Unterputzdose montieren.
f Führen Sie die elektrische Verdrahtung am Unterputz-Dosen-
f
rand heraus.
f Legen Sie das Unterputz-Netzteil in die Unterputzdose.
f
f Verbinden Sie das Unterputz-Netzteil mit der elektrischen
f
Leitung (Verbindungsklemmen im Lieferumfang).
f Drücken Sie alle Verbindungsklemmen in die Unterputzdose.
f
FFB Set |
9
