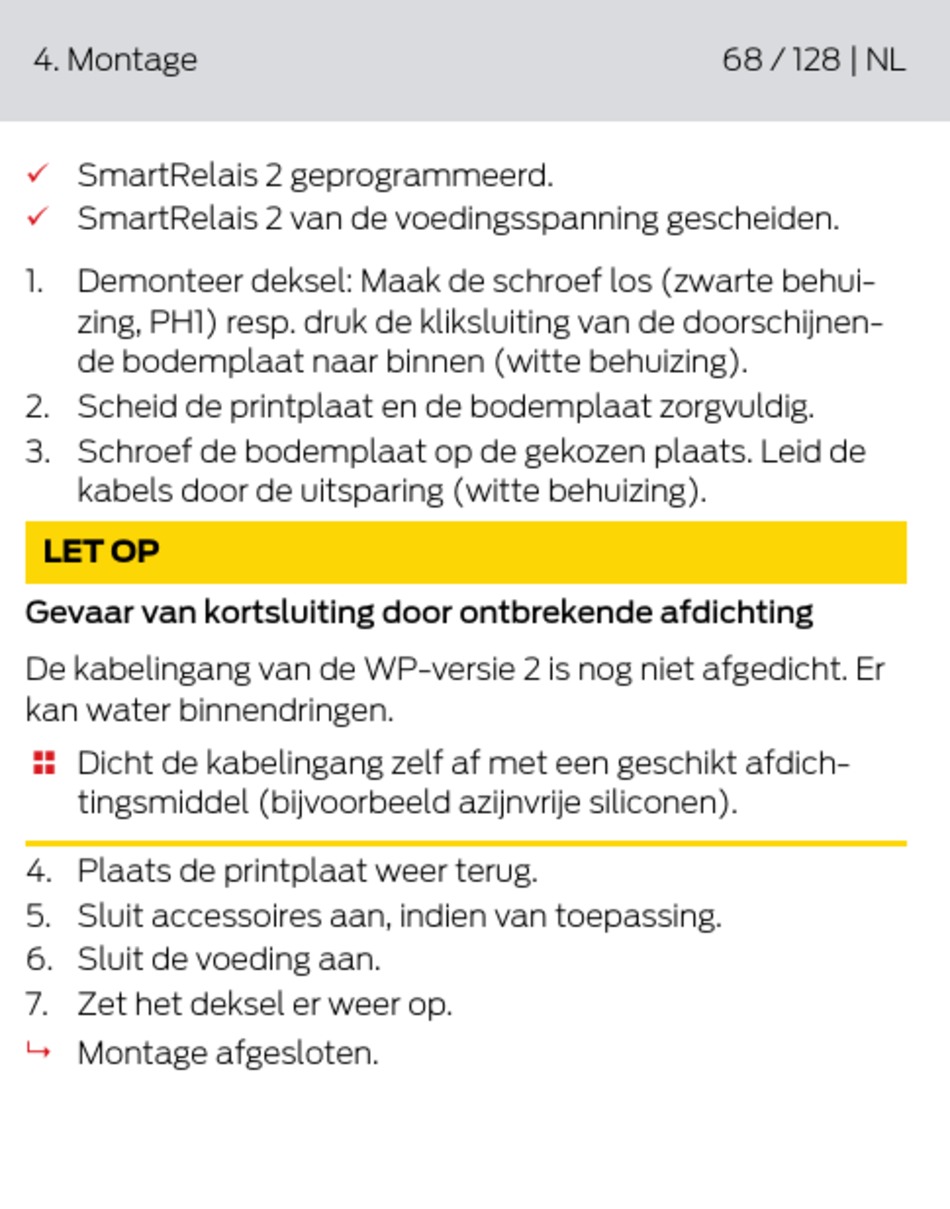

4. Montage
SmartRelais 2 geprogrammeerd.
ü
SmartRelais 2 van de voedingsspanning gescheiden.
ü
1. Demonteer deksel: Maak de schroef los (zwarte behui-
zing, PH1) resp. druk de kliksluiting van de doorschijnen-
de bodemplaat naar binnen (witte behuizing).
2. Scheid de printplaat en de bodemplaat zorgvuldig.
3. Schroef de bodemplaat op de gekozen plaats. Leid de
kabels door de uitsparing (witte behuizing).
LET OP
Gevaar van kortsluiting door ontbrekende afdichting
De kabelingang van de WP-versie 2 is nog niet afgedicht. Er
kan water binnendringen.
Dicht de kabelingang zelf af met een geschikt afdich-

tingsmiddel (bijvoorbeeld azijnvrije siliconen).
4. Plaats de printplaat weer terug.
5. Sluit accessoires aan, indien van toepassing.
6. Sluit de voeding aan.
7. Zet het deksel er weer op.
Montage afgesloten.
